Вопрос
Какое влияние оказывает жесткость типа «Без натяжения мембраны» на свойства поверхности?
Ответ:

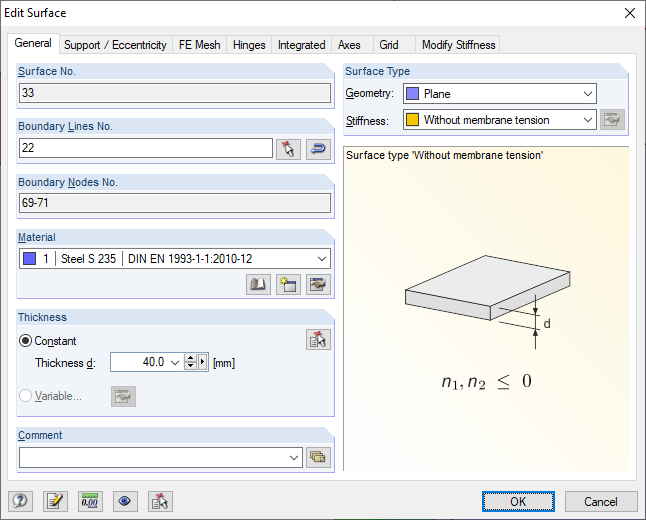

Тип жесткости «Без растяжения мембраны» описывает пластинчатую и плоскую жесткость поверхностей.Жесткость пластины, включая жесткость на сдвиг перпендикулярно плоскости поверхности, определяется линейно упругой, а жесткость пластины в плоскости поверхности определяется нелинейно упругой с помощью модели материала по «Друкеру-Прагеру» в зависимости от заданной толщины и назначенного материала.

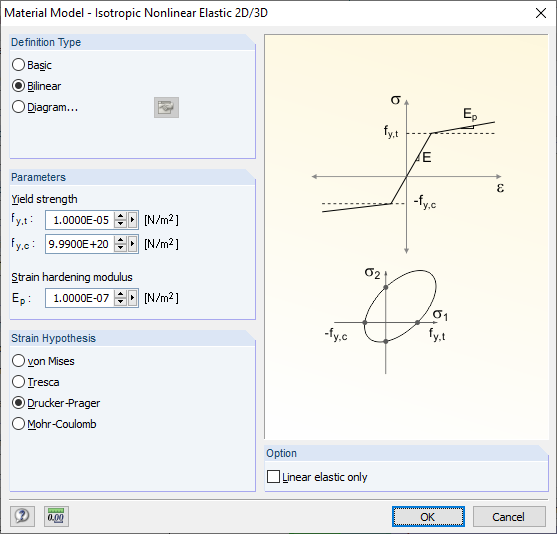

Чтобы обеспечить поведение поверхности как «Без растяжения» в направлении панели, нелинейная модель материала реагирует на растягивающее напряжение fy, t почти нулевое в элементах, подверженных растяжению, в сочетании с относительно небольшим модулем деформационного упрочнения Ep. С другой стороны, в случае сжимающих сил, элементы остаются практически неизменными из -за относительно высокого напряжения сжатия fy, c и реагируют с неограниченной передачей сжатия.
Поскольку тип жесткости «Без растяжения мембраны» в основном изменяет относящиеся к плоскости степени свободы поверхностей, он применяется только к поверхностям соответствующих типов моделей 3D, 2D - XZ (uX/uZ/φY ) и 2D - XY (uX/uY/φZ ).
Чтобы лучше описать частичную нелинейность данного типа поверхностной жесткости, в версии RFEM 5.06.1103 от 4.02.2016 он был переименован с «Без растяжения» на «Без растяжения мембраны».
В статье базы знаний « Подходы к моделированию соединений подшипник с сдвигом и отверстием с помощью МКЭ » показано возможное применение.
