Pregunta

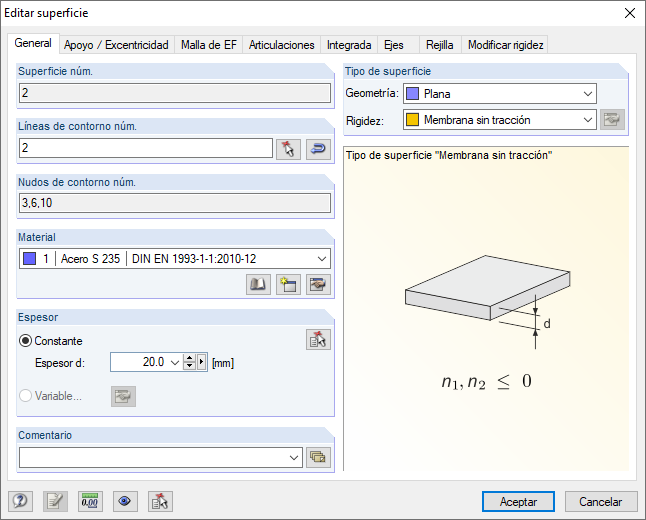

¿Cuál es el efecto del tipo de rigidez "Membrana sin tracción" en las propiedades de la superficie?
Respuesta:
El tipo de rigidez "Membrana sin tracción" describe la placa y la rigidez de las superficies.La rigidez de la placa que incluye la rigidez a cortante perpendicular al plano superficial es linealmente elástica, y la rigidez de la placa en el plano superficial se define no linealmente elástica con el modelo de material según "Drucker-Prager", dependiendo del grosor definido y del material asignado.

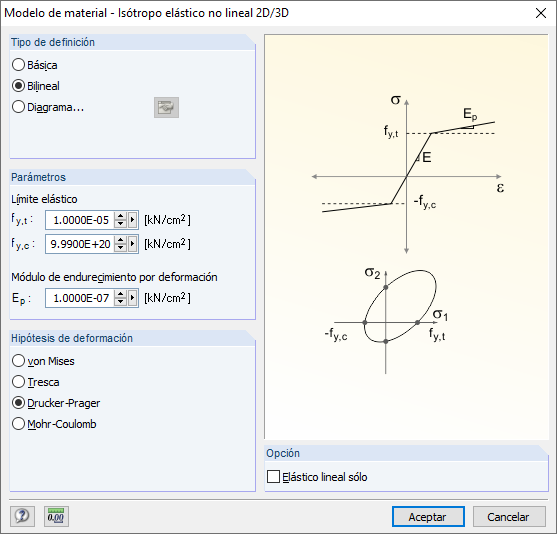

Para asegurar que la superficie se comporta "Sin tracción" en la dirección de la superficie, el modelo de material no lineal reacciona con una tensión de tracción fy casi nula en elementos de tracción en combinación con un módulo de endurecimiento Ep relativamente pequeño. Por otro lado, para esfuerzos de compresión, los elementos permanecen linealmente elásticos debido a un límite elástico de compresión relativamente alto fy,c, y reaccionan con una transmisión de fuerza no restringida.
Dado que el tipo de rigidez "Membrana sin tracción" modifica fundamentalmente los grados de libertad de las superficies, sólo se aplica a superficies de los tipos de modelos 3D, 2D - XZ (uX/uZ/φY) y 2D - XY (uX/uY/φZ ).
Para describir mejor la no linealidad parcial de este tipo de rigidez superficial, la publicación "RFEM 5.06.1103" del 4.02.2016 renombra el tipo de "Sin tracción" a "Membrana sin tracción".
El artículo de la base de datos de conocimientos "Enfoques de modelado para conexiones resistentes al aplastamiento y cizallamiento utilizando el MEF" muestra una posible aplicación.
