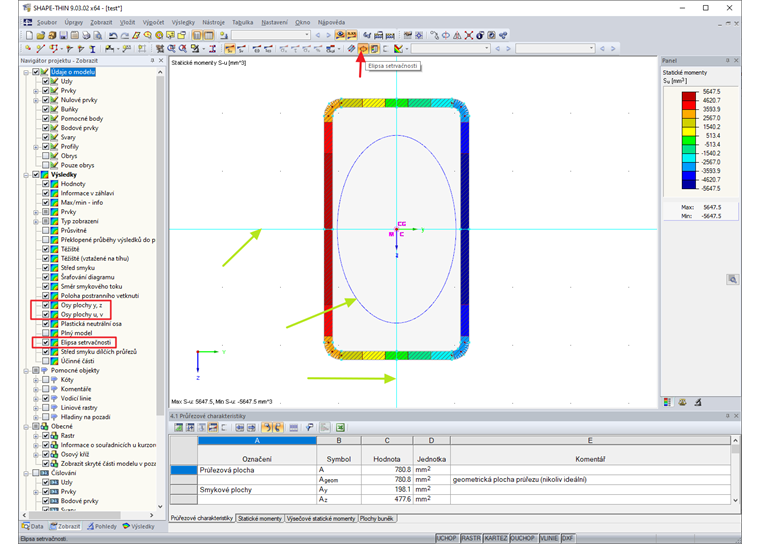

Elipsa je elipsa setrvačnosti, která slouží k zobrazení poloměru setrvačnosti. Tu je možné deaktivovat nebo aktivovat, jak je znázorněno na Obrázku 01.
Obě přídavné linie se používají pro zobrazení os plochy pro y a z, ale také pro hlavní osy u a v. Tyto osy je možné také deaktivovat v navigátoru Zobrazit (viz Obrázek 01).
