Pytanie
Dlaczego podczas generowania obciążeń wiatrem niektóre współczynniki ciśnienia zewnętrznego mają wartość 0?
Odpowiedź:
W przypadku dachów dwuspadowych o nachyleniu dachu> 5 °, powierzchnie dachu F, G, H, I i J należy klasyfikować osobno, według strony nawietrznej i zawietrznej. Dla kierunku wiatru 0 ° (wiatr w kierunku podłużnym) należy uwzględnić dodatnie i ujemne współczynniki aerodynamiczne dla dachu o nachyleniu do 45 °.
W takich przypadkach daje to łącznie 4 możliwe kombinacje wiatrów, w zależności od strony budynku (patrz Rysunek 01).
Z drugiej strony nie ma dodatnich współczynników ciśnienia zewnętrznego dla kierunku wiatru 90 ° (wiatr na stronę szczytową). W przypadku budynku o nachyleniu dachu 45 ° można uzyskać dziesięć możliwych przypadków obciążenia wiatrem (0 ° = 4,2; 90 ° = 1,2).
PO w+:
Stosowane są tylko dodatnie współczynniki aerodynamiczne (ciśnienie) według powierzchni dachu.
PO w-:
Stosowane są tylko ujemne współczynniki aerodynamiczne (ssanie) według powierzchni dachu.
PO z-/+:
Ujemne współczynniki aerodynamiczne (ssanie) są stosowane dla strony nawietrznej (ciśnienie), a dla strony zawietrznej dachu.
PO w +/-:
Dodatnie współczynniki aerodynamiczne (ciśnienie) są stosowane dla strony nawietrznej (ssania), a współczynniki ujemne (ssanie) są używane dla strony zawietrznej dachu.
Na przykład, jeżeli dla położenia obciążenia istnieją tylko współczynniki ujemne, obciążenia ujemne są stosowane tylko do powierzchni dachu. W przypadku braku ciśnienia → wartości te są ustawione na 0. Podczas generowania można również odznaczyć przypadek obciążenia, który zawiera tylko wartości o rozmiarze 0.

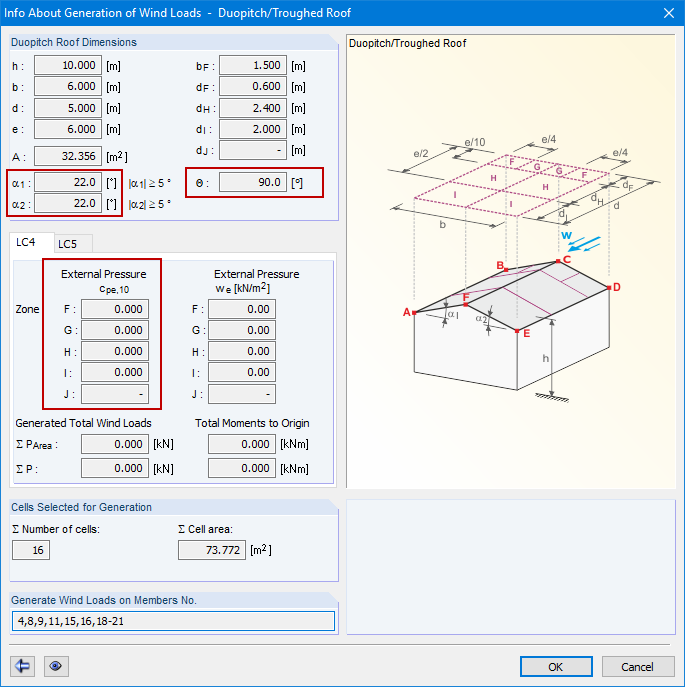

Na przykład, jest to zawsze możliwe, jak już opisano, dla PO w+ o kierunku wiatru 90 ° (wiatr w szczycie) i nachyleniu dachu> 15 °.
Czy mają Państwo jakieś pytania?
