问题
CRANEWAY 中的疲劳设计是否也考虑焊接加劲肋?
回复:

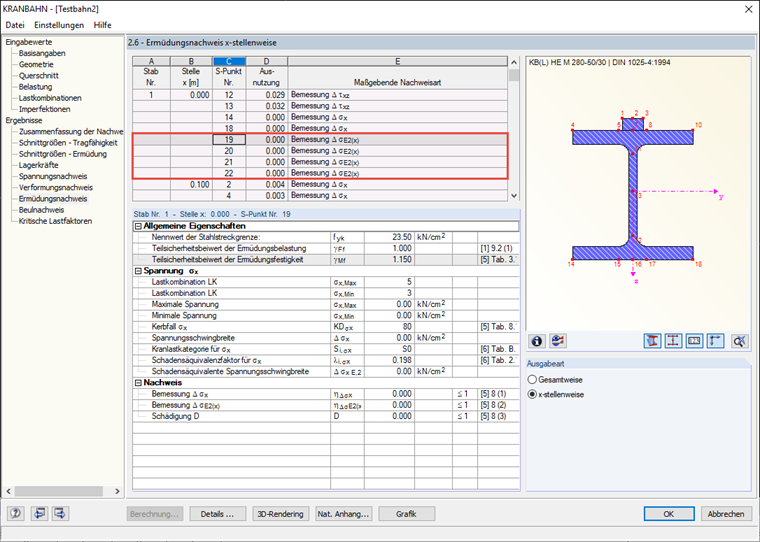

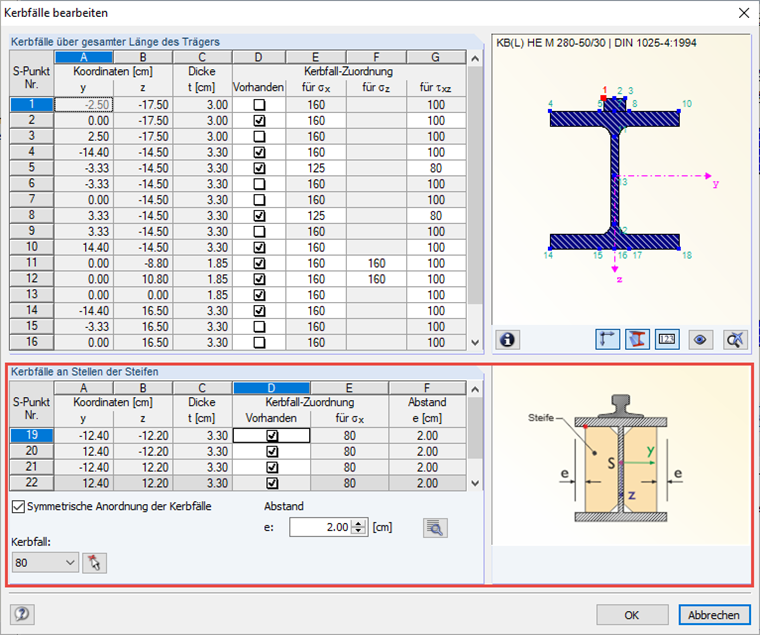

如果加劲肋焊接在起重机跑道上,则必须按照 EN 1993‑1‑9 表 8.4 中详图 7 考虑相应的疲劳设计详图类别。 这是在 CRANEWAY 中通过在加劲肋与截面的连接点处创建附加应力点来实现的。 可以根据加劲肋的几何形状在详图类别的设置中手动调整。
在吊车梁的疲劳设计过程中,还要计算在 x 位置新建的应力点,即加劲肋。
加劲肋及其焊缝不是分开设计的。
