Pregunta
¿El cálculo frente a la fatiga en CRANEWAY también considera los rigidizadores soldados?
Respuesta:

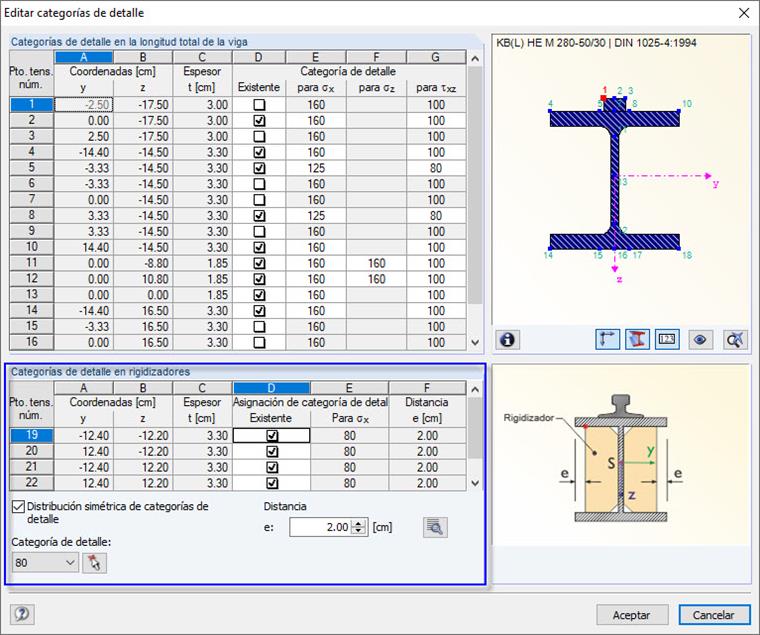

Si los rigidizadores están soldados en el carril de la grúa, es necesario considerar la categoría de detalle correspondiente para el cálculo frente a la fatiga según EN 1993-1-9, tabla 8.4, detalle 7. Esto se implementa en CRANEWAY creando puntos de tensión adicionales en el punto de conexión de los rigidizadores a la sección. Se pueden ajustar manualmente en la configuración de las categorías de detalles, dependiendo de la geometría del rigidizador.

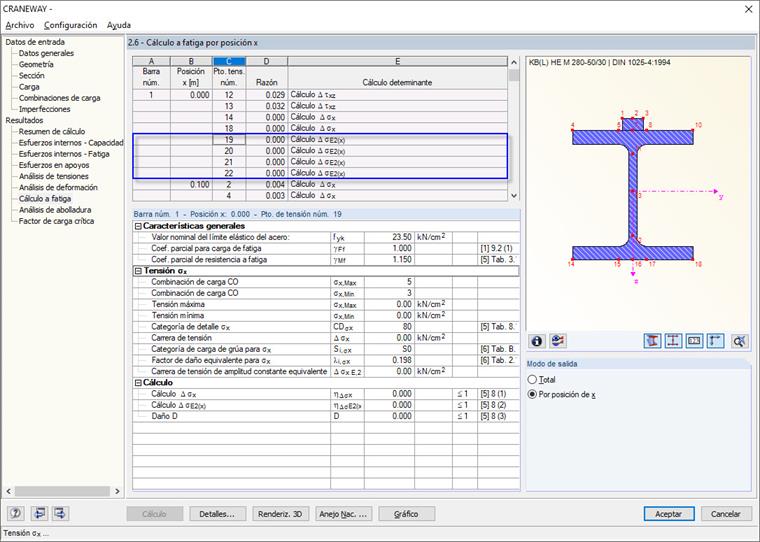

Durante el cálculo de la fatiga de la viga del puente grúa, el cálculo del intervalo de tensiones axiles se realiza adicionalmente en los puntos de tensión recién creados para las posiciones x donde está el rigidizador.
Los rigidizadores y sus soldaduras no se diseñan por separado.
¿Tiene alguna pregunta?
Los tres tipos de pórticos resistentes a momento (Ordinario, Intermedio, Especial) están disponibles en el complemento Cálculo de estructuras de acero de RFEM 6. El resultado del cálculo sísmico según AISC 341-22 se clasifica en dos secciones: requisitos de barras y requisitos de conexión.
El complemento Cálculo de acero en RFEM 6 ahora ofrece la capacidad de realizar el cálculo sísmico según AISC 341-16 y AISC 341-22. Actualmente hay disponibles cinco tipos de sistemas resistentes a fuerzas sísmicas (SFRS).
Los tres tipos de pórticos resistentes a momento (Ordinario, Intermedio, Especial) están disponibles en el complemento Cálculo de estructuras de acero de RFEM 6. El resultado del cálculo sísmico según AISC 341-16 se clasifica en dos secciones: requisitos de barras y requisitos de conexión.
El cálculo de estructuras resistentes a flexión según AISC 341-16 ahora es posible en el complemento Cálculo de estructuras de acero de RFEM 6. El resultado del cálculo sísmico se clasifica en dos secciones: requisitos de barras y requisitos de conexión. Este artículo trata sobre la resistencia necesaria de la conexión. Se presenta un ejemplo de comparación de los resultados entre RFEM y el Manual de diseño sísmico de AISC [2].
En la configuración del estado límite último para el cálculo de uniones de acero, tiene la opción de modificar la deformación plástica última para las soldaduras.
Con el componente "Placa base", puede calcular conexiones de la placa base con anclajes empotrados. Dabei werden Platten, Schweißnähte, Verankerung und Stahl-Beton-Interaktion analysiert.
En el cuadro de diálogo "Editar sección", puede mostrar las formas de pandeo del método de las bandas finitas (FSM) como un gráfico en 3D.
- El diseño de cinco tipos de sistemas resistentes a fuerzas sísmicas (SFRS) incluye un pórtico especial (SMF), un pórtico intermedio (IMF), un pórtico ordinario (OMF), un pórtico ordinario arriostrado concéntricamente (OCBF) y un pórtico especial arriostrado concéntricamente (SCBF )
- Comprobación de ductilidad de las relaciones anchura-espesor para almas y alas
- Cálculo de la resistencia y rigidez requeridas para el arriostramiento de estabilidad de vigas
- Cálculo de la separación máxima para el arriostramiento de estabilidad de vigas
- Cálculo de la resistencia necesaria en posiciones de articulación para el arriostramiento de estabilidad de vigas
- Cálculo de la resistencia necesaria del pilar con la opción de omitir todos los momentos flectores, cortante y torsión para el estado límite de reserva de resistencia
- Comprobación de diseño de relaciones de esbeltez de pilares y arriostramientos
