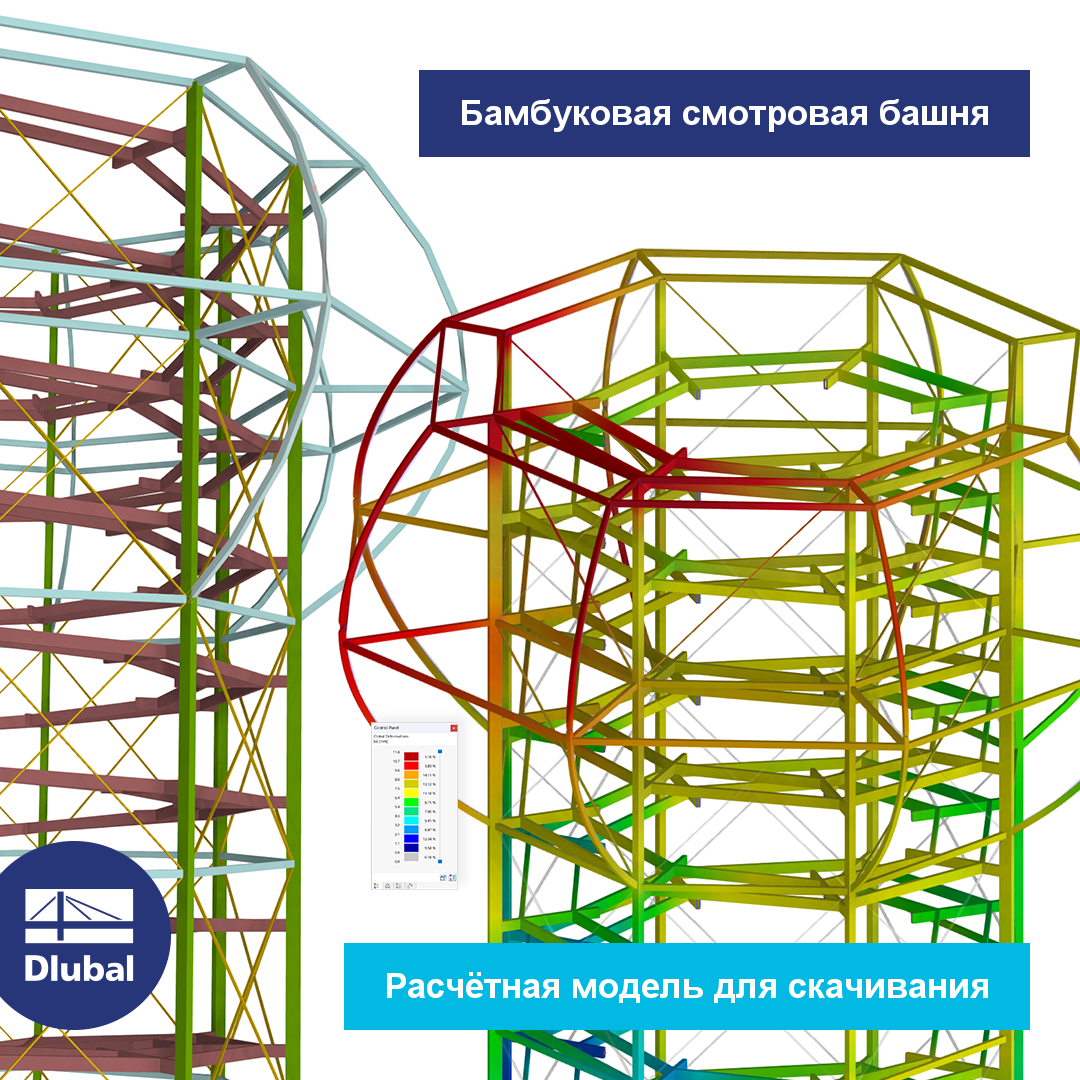

Бамбуковая смотровая башня | Расчётная модель RFEM 6 для скачивания

С помощью аддона Timber Design можно рассчитать деревянные колонны по методу ASD, принятому в 2018 году. С точки зрения безопасности и проектирования конструкций всегда очень важен точный расчёт прочности на сжатие и поправочных коэффициентов для деревянных стержней. В следующей статье будет проверяться максимальная критическая прочность на потерю устойчивости, рассчитанная с помощью аддона Timber Design, с помощью пошаговых аналитических уравнений в соответствии со стандартом NDS 2018, включая поправочные коэффициенты на сжатие, скорректированное расчетное значение сжатия и окончательное расчетное соотношение.

Прокатным профилям, которые в программе RFEM и RSTAB являются одним из самых распространенных типов сечений, можно назначить также пользовательские параметры. Просто выберите в базе данных требуемое сечение и нажмите на кнопку [Параметрический ввод ...].

В этой статье с помощью дополнительного модуля RF-/TIMBER AWC проверяется адекватность пиломатериала размером 2x4, подвергнутого комбинированному двухосному изгибу и осевому сжатию. Все характеристики и нагрузки рассчитываемой балки-колонны основаны на примере E1.8 из пособия AWC Structural Wood Design Examples 2015/2018.

Благодаря функции «Режим полета» можно в программе RFEM и RSTAB виртуально пролетать по вашим конструкциям. Направлением и скоростью полета можно легко управлять с помощью клавиатуры. Кроме того, каждый ваш полет по конструкции можно сохранить как видеоролик.

Прямой интерфейс с Revit позволяет обновить модель Revit в соответствии с изменениями, внесенным в RFEM или RSTAB. В зависимости от выполненных модификаций, возможно, объекты Revit придется воссоздать (удалить и снова создать). Воссоздание выполняется на основе модели RFEM/RSTAB.

Если вы хотите избежать воссоздания этих объектов, установите флажок 'Обновить только материалы, толщины и сечения'. В этом случае будут скорректированы только свойства объектов. Однако, изменения, отличные от изменений в материале, толщине поверхности и сечении, в данном случае не учитываются.

Подбор арматуры из модуля RF-/CONCRETE Members можно легко экспортировать в программу Revit. Однако, на данный момент экспорт возможен лишь у стержней с прямоугольными и круглыми сечениями.

Все арматурные стержни можно затем изменять также в программе Revit.
