Программы для формообразования и раскройных форм для мембранных конструкций

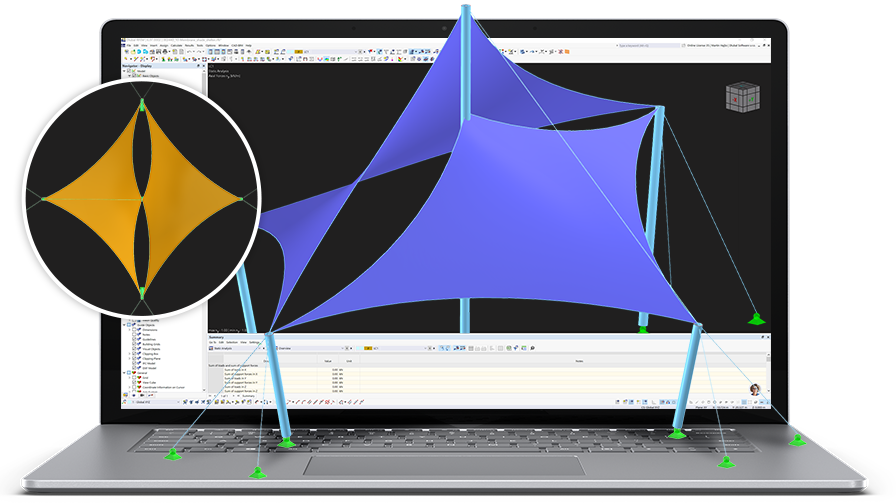

Расчет в RFEM

Программа для расчета конструкций RFEM позволяет рассчитать мембраны совместно с опорными конструкциями (например, вантами).

Мембраны могут быть смоделированы как в виде основных, так и четырехугольных поверхностей. Четырехугольные поверхности являются основными четырехсторонними поверхностями, граничные линии которых не обязательно лежат в одной плоскости. Поэтому возможно моделировать поверхности с антикластической и синкластической кривизной, которые характерны для мембранных конструкций.

Для расчета доступны типы поверхностей Мембрана и Мембрана-ортотропная. Для типа Мембрана-ортотропная можно задать различные характеристики жесткости, зависящие от направления (в направлении основы и утка).

Кроме того, RFEM представляет возможность моделировать и рассчитывать соединительные плиты, арматуру и другие элементы.

Формообразование мембранных и вантовых конструкций

RF-FORM-FINDING - дополнительный модуль для поиска формы конструкций, подверженных растяжению или сжатию, таких как мембранные и вантовые конструкции, оболочки и т.д. Форма вычисляется по равновесию между напряжением поверхности (заданному предварительному напряжению и дополнительным нагрузкам, таким как собственный вес, давление и т.д.) и заданным граничным условиям. Предварительно-напряженная модель далее используется как исходное состояние для всех последующих расчетов.

Раскройные формы для мембранных конструкций

Дополнительный модуль RF-CUTTING-PATTERN генерирует и выстраивает раскройные формы для мембранных конструкций. Граничные условия форм раскроя на криволинейной геометрии определяются граничными линиями и независимыми планарными линиями резки или геодезическими линиями. Процесс сглаживания осуществляется в соответствии с теорией минимума энергии.

Расчет в RSTAB

В программе для расчета балочных конструкций RSTAB можно рассчитать основную модель мембранных и вантовых конструкций. Формообразование и расчет каркаса могут быть выполнены в инженерной программе Easy от Technet. Модульная система программы выполняет, в частности, геометрически нелинейный расчет мембран и пневматических подушек. RSTAB имеет особое соединение с этой расчетной программой, используемой для легких каркасных конструкций.

Внутренние силы определяются в Easy от Technet, где также задаются размеры мембран. Далее, необходимо импортировать данные в программу для расчета конструкций RSTAB от Dlubal Software для выполнения расчета на прочность и устойчивость.

Так как жесткость может значительно повлиять на силы в мембране, сечения, оптимизированные в RSTAB, возвращаются в Easy для повторного расчета в ходе процесса итерации. После расчета, RSTAB также может быть использован как инструмент для документирования расчета конструкций, включая таблицы и графику.

Дополнительные модули для расчета вантовых и мембранных конструкций

Кроме дополнительного модуля RF-FORM-FINDING и RF‑CUTTING‑PATTERN к RFEM, вы найдете другие полезные дополнительные модули для расчета вантовых и мембранных конструкций в разделе Стальные конструкции.

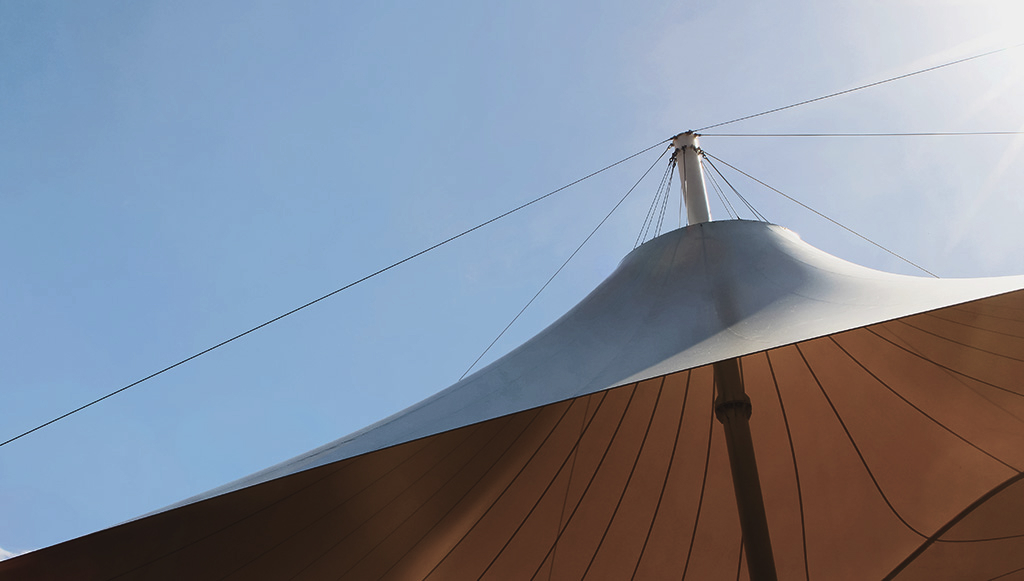

База знаний | Формообразование и раскройные формы

  1. Рисунок 01 – Основные формы мембранных конструкций [4]

    Специфические требования к мембранным конструкциям

    Настоящая работа посвящена конкретным аспектам проектирования мембранных конструкций. Эти конструкции имеют особые требования, такие как поиск форм и создание раскройных форм. Эти темы находятся в центре внимания многих исследовательских работ, и для достижения желаемых результатов предлагается множество методов. Однако в данной статье эти вопросы будут обсуждаться больше с практической точки зрения, чем с теоретической. В работе представлены примеры, которые раскрывают тему обсуждения и показывают, на что надо обратить особое внимание в процессе проектирования.

  2. 1 – Основные данные

    Поиск формы в RFEM

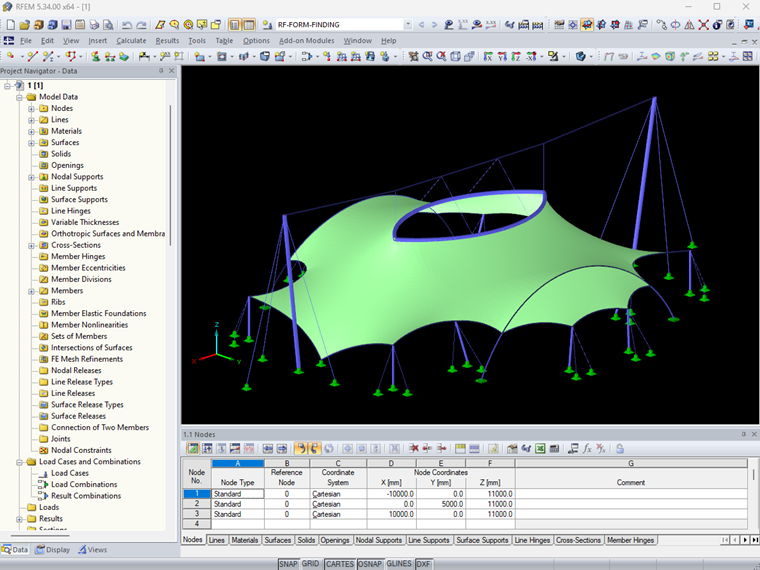

    Дополнительный модуль RF-FORM-FINDING определяет равновесные формы мембранных и вантовых элементов в RFEM. В этом процессе вычисления программа ищет такое геометрическое положение, в котором напряжение / предварительное напряжение поверхности мембран и вант находится в равновесии с естественными и геометрическими граничными условиями. Этот процесс называется поиском формы ( FF). Вычисление FF можно активировать в RFEM глобально в «Общих данных» модели, вкладка «Параметры». После выбора соответствующей опции, в RFEM создается новое загружение или процесс вычисления, называемый RF-FORM FINDING. Дополнительный параметр FF доступен для определения напряжения поверхности и предварительного напряжения при задании вантов и мембран. Путем активации опции FF программа всегда запускает процесс поиска формы до чистого расчета конструкции: внутренних сил, деформации, собственных значений и т.д. и создает соответствующую предварительно напряженную модель для дальнейшего анализа.
