1

Программы для расчета конструкций от Dlubal Software и BIM

Для Dlubal Software очень важно обеспечить возможности для проектирования в соответствии с BIM. Многочисленные интерфейсы, реализованные в программах для расчета конструкций RFEM и RSTAB, облегчают обмен данными с широко применяемым программным обеспечением (например, с программами CAD) и делают его простым и удобным.

Далее представлен целый ряд интерфейсов, интегрированных в RFEM и RSTAB по умолчанию.


2

Интерфейс с TEKLA Structures

Существует три возможности обмена данными между RFEM/RSTAB и Tekla Structures: Интерфейс stp позволяет передавать файлы данных каркасных моделей в обоих направлениях. Аналитическая модель, созданная и содержащаяся в Tekla Structures, может быть передана в RFEM/RSTAB с помощью другого прямого интерфейса. Наконец, еще один прямой интерфейс выполняет обмен и регулирование физической модели в обоих направлениях.

3

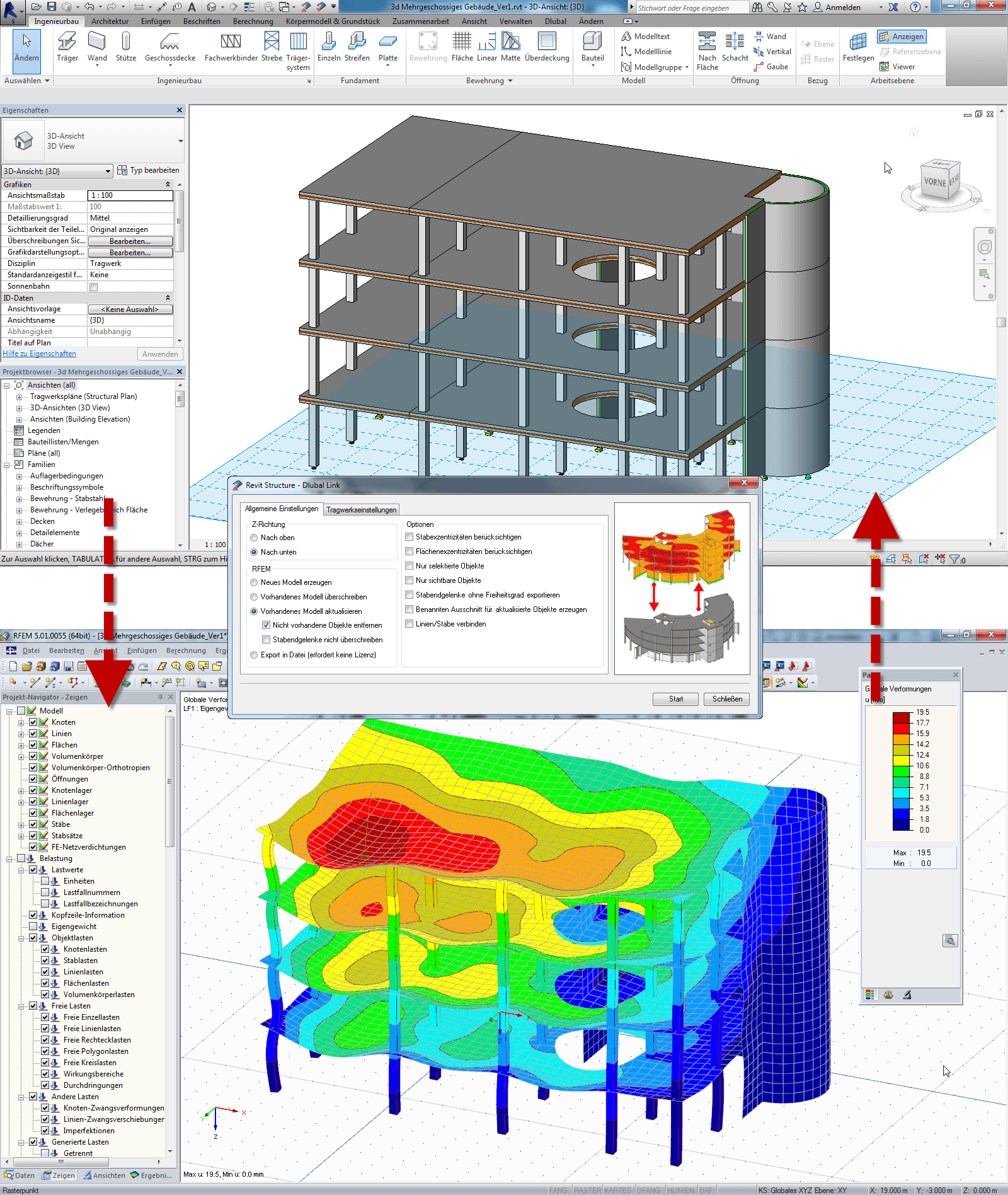

Интеграция в Autodesk Revit

Прямой двунаправленный интерфейс RFEM/RSTAB с Autodesk Revit не требует ничего лучшего: конструкция, созданная в RFEM/RSTAB, может быть визуализирована в Revit и подготовлена для инженера-конструктора. Таким образом, можно рассчитать и спроектировать модель Revit в программах RFEM/RSTAB. Последующие изменения модели как в программе Revit, так и в RFEM/RSTAB, можно легко согласовывать.

4

Интеграция в Autodesk AutoCAD

Интеграция в Autodesk AutoCAD

В дополнение к обмену данными с помощью файлов DXF, RFEM/RSTAB поддерживает прямой обмен с AutoCAD от Autodesk. Этот интерфейс использует новейшую .NET технологию. Вы можете начать обмен данными прямо в RFEM/RSTAB.

5

Интерфейс программы RFEM для Nemetschek Allplan (* .asf)

С помощью файлов ASF можно армирование, определенное в модуле RF-CONCRETE, легко экспортировать и затем отобразить в программе Allplan в виде контуров арматуры, а также в качестве цветных изображений арматуры, определенных по МКЭ.

Далее предлагает компания Allbau Software GmbH также подключаемый модуль Allplan2Dlubal, позволяющий автоматически создать модель плиты или стержня прямо из модели Allplan и затем использовать ее в программном обеспечении Dlubal.

6

Интерфейсы программы RFEM для Rhino & Grasshopper

Двусторонний характер интерфейса RFEM-Rhino позволяет осуществлять между обеими программами совместную передачу различных типов линий и поверхностей (напр., плоскость, поверхность вращения или NURBS).

Интерфейс Grasshopper затем позволяет легко переносить в программу RFEM и разные поверхности включительно всех их свойств (напр., материал, толщина и тип жесткости), а также различные типы стержней с их отдельными свойствами, такими как материал, сечение или поворот.

7

Обмен данными с программой Dietrich's (*.ifc)

С помощью интерфейса IFC и «CAD/BIM модели», можно файлы IFC не только импортировать, но и легко преобразовывать в элементы стержней и поверхностей. Поскольку процесс импорта был оптимизирован в рамках сотрудничества с компанией Dietrich's, присваиваются всем элементам стержней соответствующие сечения и материалы автоматически.

8

Интерфейс для SketchUp с помощью инструмента 3skeng Steelwork

С помощью программы 3skeng Steelwork в SktechUp можно экспортировать файлы IFC на основе «Вида рачета конструкции». Этот вид содержит конструктивную систему с шарнирами стержней и сечениями, а также характеристиками материала. Используйте «Файл» → «Импорт» для импорта файла IFC. Более подробную информацию можно найти на сайте SHK Engineering and Consulting GmbH & Co. KG.

Используйте «Файл» → «Импорт» для импорта файла IFC. Более подробную информацию см. На веб-сайте SHK Engineering and Consulting GmbH & Co. KG.
9

Интерфейс продукта для стальных конструкций (*.stp)

Для передачи модели, состоящей только из стержней, был реализован интерфейс продукта для стальных кострукций DSTV (Немецкой ассоциации стальных конструкций). Теперь возможен обмен данными между RFEM/RSTAB и такими программами, как "Bentley ProStructure 3D", "Tekla Structures", "Bocad", "Intergraph Frameworks", "Graitec Advance Steel", "Cadwork" и многими другими.

10

Microsoft Excel

Для повторного использования или подготовки значений, вводимых в таблицы RFEM/RSTAB, доступен прямой интерфейс с Microsoft Exce . Вы можете напрямую экспортировать таблицы RFEM/RSTAB, по отдельности или все сразу, в таблицы Excel и наоборот. В Excel можно подготовить формулы для параметрического ввода и импортировать их в RFEM/RSTAB.

11

Формат файла DXF (*.dxf)

Формат файла DXF является одним из наиболее распространенных форматов обмена данными в области программ CAD. RFEM/RSTAB поддерживает импорт и экспорт файлов DXF.

12

Интерфейс IFC

Интерфейс IFC (Industry Foundation Classes) разделен на несколько областей, называемых видами. При импорте и экспорте данных, в первую очередь, поддерживается StructuralAnalysisView. Это означает, что можно передавать модель конструкции, включая стержневые элементы, сосредоточенные нагрузки, нагрузки на линии и стержни, опоры, условия опирания, загружения и т.д. Наиболее важные элементы из CoordinateView, которые содержат графические элементы, импортируются дополнительно. Нажмите на ссылку ниже чтобы ознакомиться с онлайн описанием интерфейса и общей информацией об IFC.


13

Соединение RFEM с ConED

ConED имеет двунаправленный интерфейс с RFEM. Он может быть использован для расчета систем перекрытий, балок-стенок, плит перекрытий и целых зданий от ConED. Любые изменения могут быть выполнены в RFEM до того, как пользователь начнет вычисления. Результаты расчета считываются из базы данных через интерфейс COM и импортируются в ConED.

14

Интерфейс SDNF (*.sdnf)

Интерфейс SDNF (Steel Detailing Neutral Format) от Intergraph применяется для обмена данными с Intergraph Frameworks или Tekla Structures. Можно импортировать в RFEM/RSTAB и экспортировать из них различные конструктивные данные, такие как узлы и стержни, включая соответствующие материалы и сечения. Однако, невозможно передавать условия опирания.


15

Интерфейс с Bentley ISM (*.ism.dgn)

Благодаря реализации интерфейса ISM в RFEM/RSTAB, возможен обмен моделями с ProSteel, ProConcrete и другими приложениями Bentley. Интерфейс работает в обоих направлениях. Основная часть технологии ISM состоит из ISM Viewer V8i, предоставляемого Bentley бесплатно.

Кроме того, можно экспортировать такие элементы поверхности, как стены и плиты, а также участки с переменным сечением в ProSteel и ProConcrete. Еще одной полезной функцией ISM Viewer является возможность создания 3D документов в формате PDF.

16

RFEM Интерфейс с GLASER -isb cad- (*.geo, *.fem)

Этот интерфейс управляет взаимодействием с программой Glaser от isb cad: можно импортировать файлы GEO в RFEM и экспортировать результаты расчета железобетонных поверхностей в файлы FEM. Импорт включает в себя отдельные линии и арки, поверхности как перекрытия (контурные линии), осевые линии стен, центральные точки колонн, отверстия, нагрузки на поверхности, линии и узлы, распределенные и сосредоточенные нагрузки. Экспорт включает в себя верхнюю и нижнюю арматуру в сетке КЭ или точках решетки. При желании, можно экспортировать только дополнительную арматуру или поперечную арматуру.


17

Интерфейс RFEM с DICAD STRAKON (*.cfe)

RFEM поддерживает обмен данными с программой для расчета и конструирования STRAKON от DICAD. Импорт включает в себя конструктивные данные, такие как узлы, линии, материалы, поверхности, отверстия, узловые и линейные опоры. Экспортировать можно арматуру, включая граничные линии поверхности. Каждая поверхность экспортируется отдельно.


18

CIS/2 Structural Frame Schema (*.stp)

Формат файла CIS/2 от NIST (Национальный институт стандартов и технологий) часто используется для обмена данными в англоязычных странах. Кроме конструктивных данных каркасных конструкций, можно импортировать информацию о нагрузках, загружениях, сочетаниях нагрузок и расчетных сочетаниях.


19

Интерфейс RFEM с CADKON (*.esf)

Формат файла ESF (Engineering Structural Format) обеспечивает обмен данными с программой CADKON от ABStudio. В формате ESF можно экспортировать плоские поверхности равномерной толщины и потенциальные отверстия, а также материалы используемые в RFEM.


20

Textformat (*.000)

Можно импортировать текстовые файлы в формате *.000 (конструкция) и *.001 (нагрузки) в RFEM/RSTAB (формат старой программы PLATTE от Dlubal Software).

21

SCIA Engineer (*.xml)

Для обмена данными с другими программами, используемыми для расчета конструкций, был реализован импорт файлов XML из Scia Engineer.

22

Интерфейс с Cadwork (*.stp)

Этот интерфейс обеспечивает экспорт модели в CAD программу Cadwork и импорт модели Cadwork в RFEM/RSTAB. Кроме геометрии модели, может быть передана информация о сечениях, материалах, опорах и жестких соединениях.


23

Интерфейс с SEMA

Этот интерфейс обеспечивает импорт конструкций 3D, созданных в программе для расчета и проектирования деревянных конструкций SEMA. Модель SEMA может быть передана в программы Dlubal Software с помощью форматов DXF или DSTV(STP). В формате DSTV передается не только геометрия конструкции, но также информация о сечениях, материалах, опорах и жестких соединениях.


24

Интерфейс с Advance Steel (*.smlx)

С помощью экспорта SMLX (Steel Markup Language) можно переносить стержневые конструкции из RSTAB или RFEM в Advance Steel. Кроме геометрии модели, можно переносить соответствующие сечения, материалы, а также эксцентриситеты стержней.
25

Интерфейс с Hilti PROFIS Engineering Suite

Этот прямой двунаправленный интерфейс позволяет осуществлять обмен данными между RFEM/RSTABи Hilti PROFIS Engineering Suite.

Как правило, опорные реакции из RFEM/RSTAB экспортируются в Hilti PROFIS Engineering Suite, где выполняется проектирование дюбелей и оголовков анкеров.Результаты расчета дюбелей могут быть импортированы в RFEM/RSTAB в качестве комментариев.

26

Интерфейс к программе IDEA StatiCa

Отныне можно свободно экспортировать разные стержни, сечения (из стали или бетона) и внутренние сил из программы RFEM/RSTAB для последующего расчета в программе IDEA StatiCa. Более того, при изменении модели в программе RFEM/RSTAB будут все данные автоматически синхронизированы также в программе IDEA StatiCa.
27

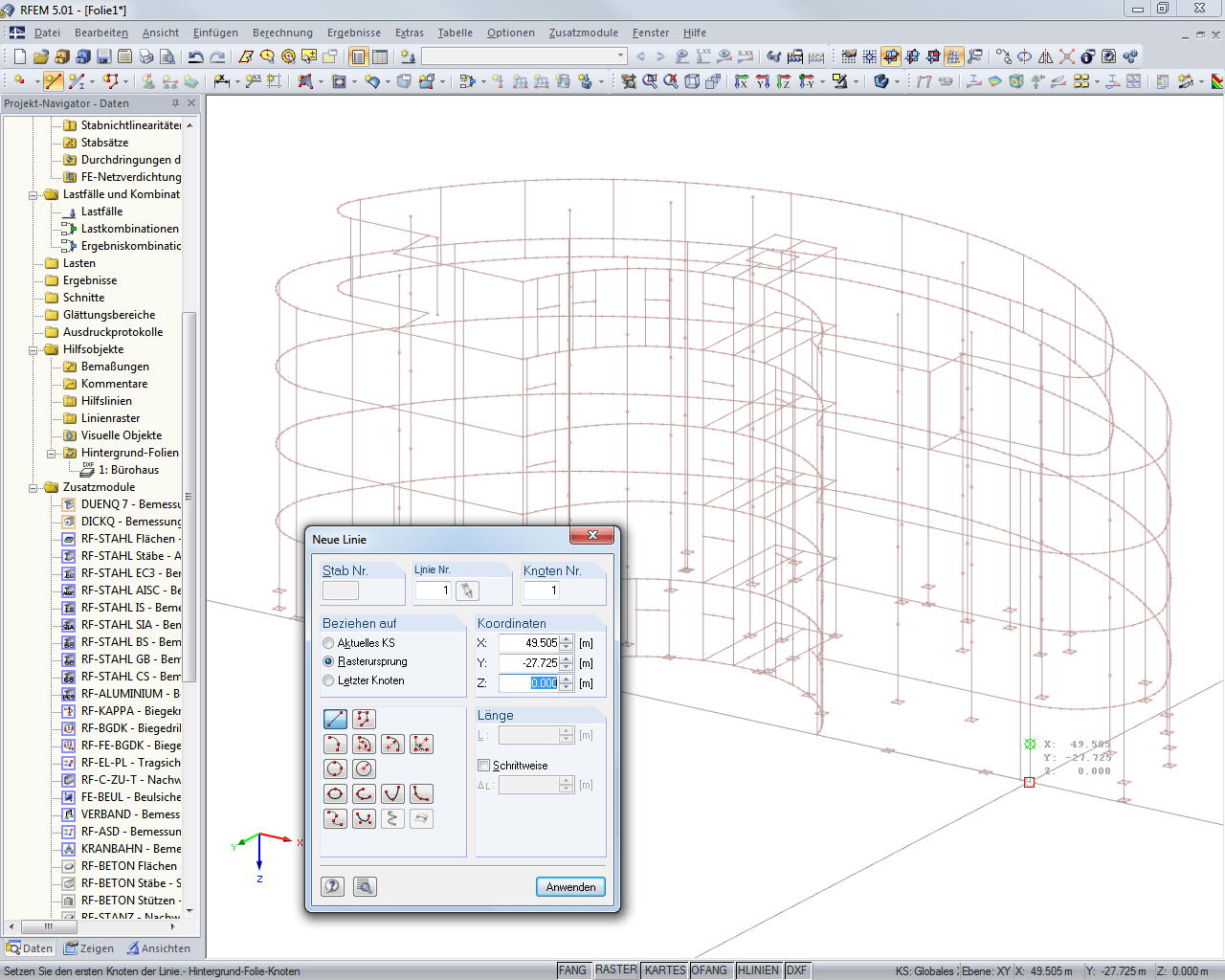

Фоновые слои

Фоновые слои применяются для упрощения процесса моделирования. Слои могут располагаться в рабочем окне RSTAB/RFEM для облегчения ввода данных по графическим объектам.

28

Интерфейс с VCmaster

С помощью этого интерфейса можно экспортировать протокол результатов RFEM/RSTAB в программу VCmaster (обработка расчетов и текстов), разработанную компанией Veith Christoph GmbH, где возможно дальнейшее редактирование.


29

Интерфейс RTF

Дальнейшее редактирование протокола результатов также возможно в MS Office. Для этого протокол преобразуется в файл формата RTF, включая всю графику.


30

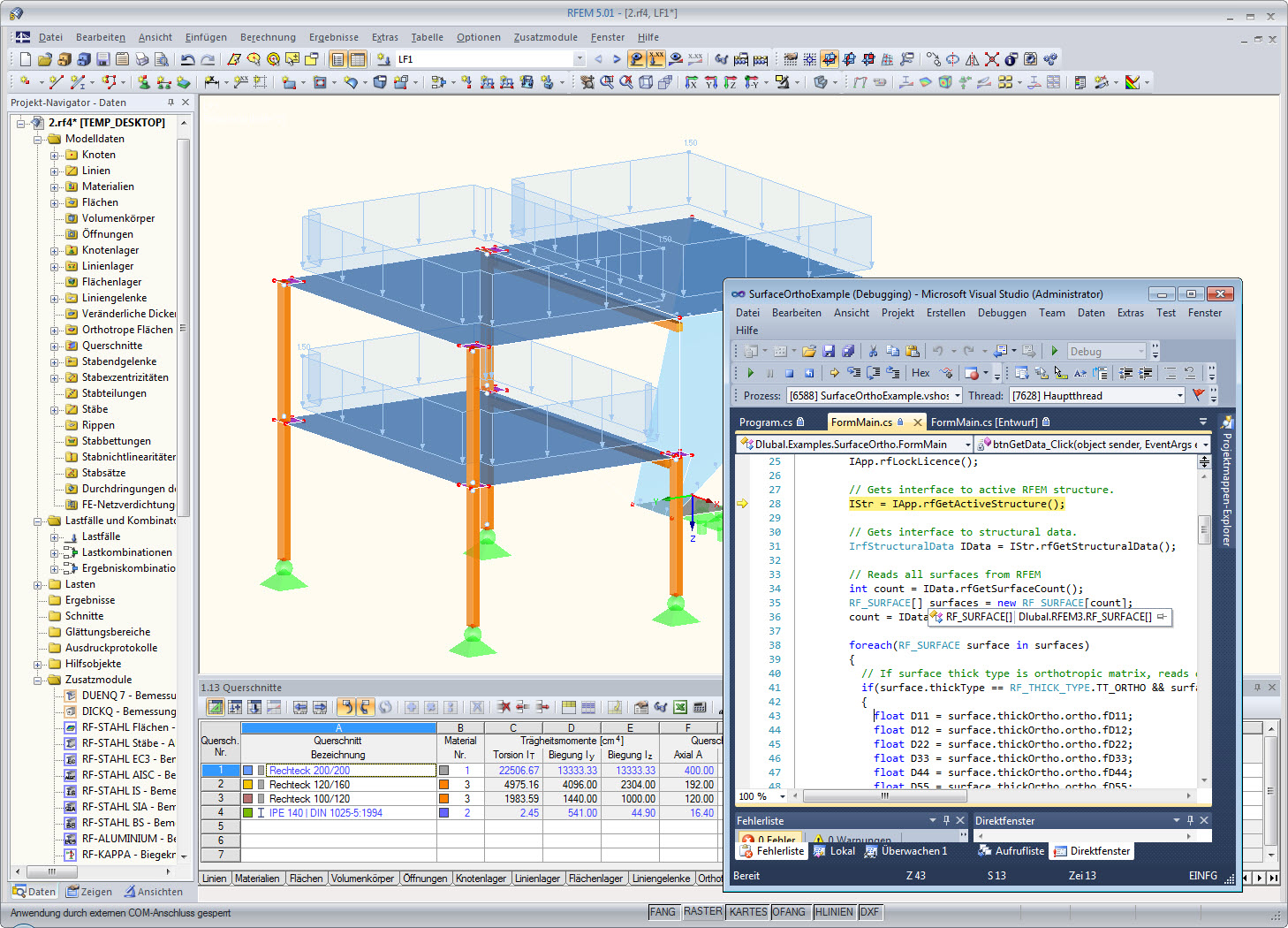

Дополнительные модули RS-COM (для RSTAB) и RF-COM (для RFEM)

Этот программируемый интерфейс базируется на технологии COM и позволяет составлять собственные входные макросы или программы пост-обработки.

31

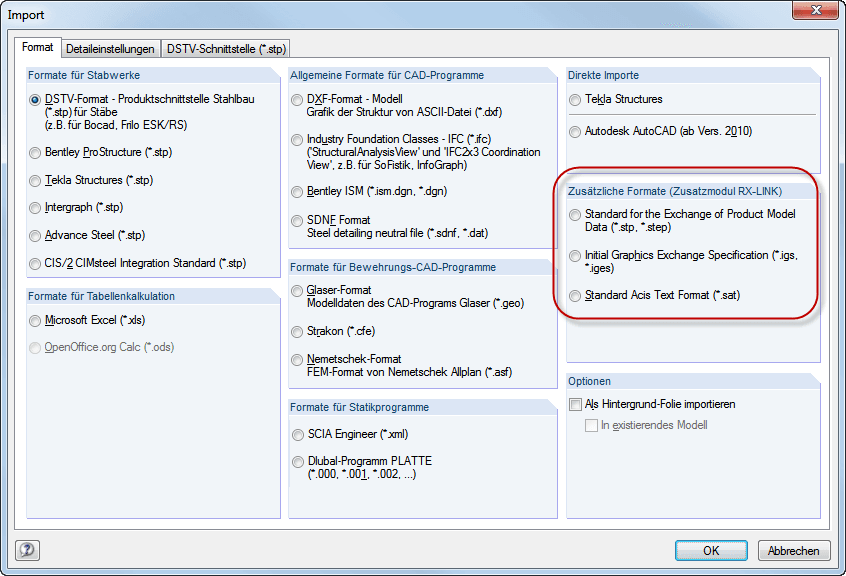

Дополнительный модуль RF-LINK

С помощью дополнительного модуля RF-LINK , установленного в RFEM, дополнительно будут доступны следующие интерфейсы для импорта данных:

  • Standard Acis Text Format (*.sat)
  • Initial Graphics Exchange Specification (*.igs, *.iges)
  • Standard for the Exchange of Product Model Data (*. stp, *.step)

32

Общая информация об импорте и экспорте

Для упомянутых интерфейсов и форматов файлов обмена (за исключением MS Excel и CSV), можно задать правила для материалов и сечений с помощью пользовательских файлов преобразования.

Естественно, возможны проверки корректности после импорта или перед экспортом. Также возможен экспорт только выбранных объектов. Кроме того, можно задать ориентацию оси Z для обмена данными. Координаты могут быть отзеркалены или даже выключены.
