Ламинированные, многослойные и кросс-ламинированные (CLT) конструкции
Решение для ламинированных, многослойных и поперечно-клеёных деревянных (CLT) конструкций
Рекомендуемые продукты для ламинированных, многослойных и CLT конструкций
Моделирование многослойных поверхностей, таких как ламинированные поверхности или поперечно-клееная древесина (CLT)
Аддон Многослойные поверхности позволяет моделировать конструкции многослойных поверхностей. Расчёт может выполняться как с соединением, работающим на сдвиг, так и без него.
Расчёт деревянных стержней и блоков стержней
Аддон Расчёт деревянных конструкций выполняет расчёт деревянных стержней по предельным состояниям по несущей способности и пригодности к эксплуатации и на огнестойкость в соответствии с различными нормативами.
Моделирование воздействий ветра и создание ветровых нагрузок
Программа RWIND использует технологию CFD для моделирования воздушных потоков, действующих на конструкции, и передачи результирующих ветровых нагрузок непосредственно в RFEM или RSTAB для расчета конструкций.
Стадиям строительства
Аддон Расчёт стадий строительства (CSA) позволяет учитывать последовательность возведения конструкций (стержней, поверхностей и тел) в программе RFEM.
Поддержка и обучение
Мы предоставляем профессиональную поддержку и множество услуг, чтобы помочь вам найти быстрое и эффективное решение для ваших проектов.
.png?mw=192&hash=f63e4a3f1836233005de32f60201d5392e507cf1)

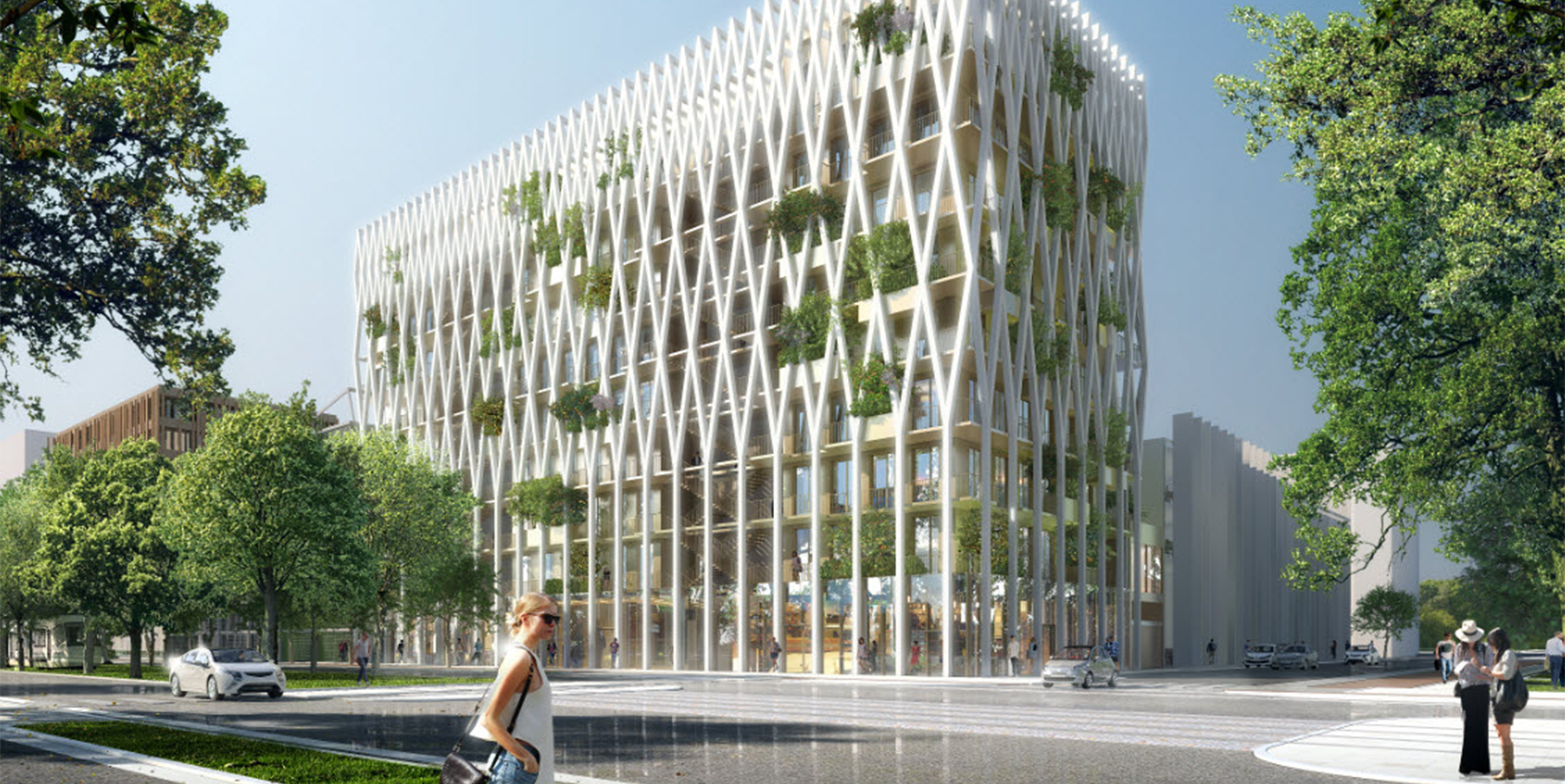

Палаццо Меридиа в Ницце, Франция
В современном строительстве высотных зданий начинается часто использовать древесина, как один из самых доступных экологических чистых материалов. Застройщик Nexity стремится к использованию сертифицированных конструктивных решений с несколькими маркировками для снижения выбросов CO2 и поэтому построил несколько деревянных коммерческих и офисных зданий, в том числе Палаццо Меридиа в Ницце. которое в настоящее время является самым высоким офисным зданием из панелей CLT во Франции. За проектирование, поставку и монтаж деревянной конструкции полностью отвечала фирма CBS-Lifteam, заказчик компании Dlubal.
-
Расположение проекта
Ницца, Франция
-
Программное обеспечение
RFEM 5 | Профессиональная программа для расчета по МКЭ

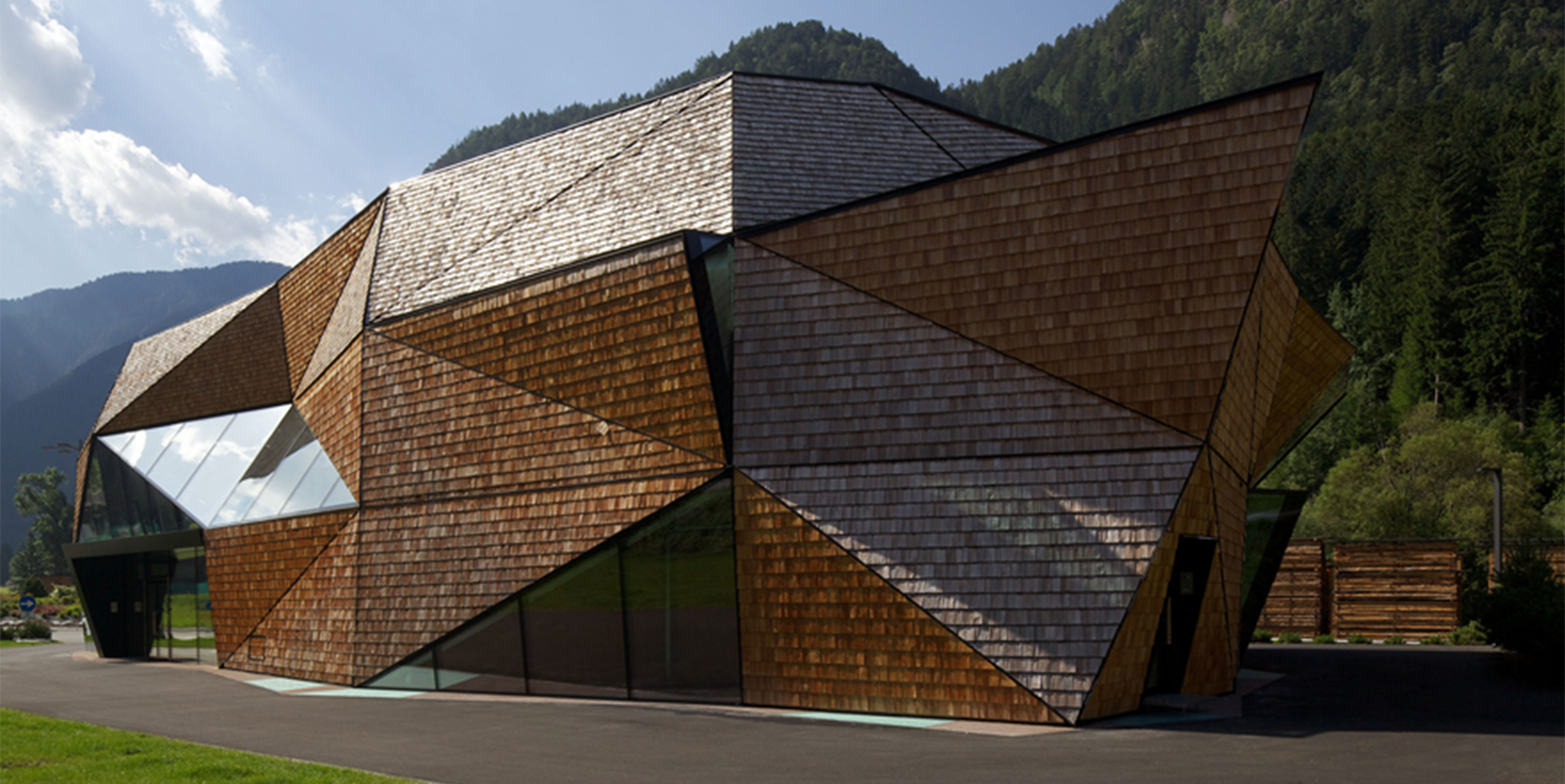

Мастерская резьбы по дереву в Валь-Гардене
Архитекторам ' бюро bergmeister-wolf удалось спроектировать новую мастерскую по резьбе по дереву в Валь-Гардене в Южном Тироле. Однако заказчик Dlubal, компания Schrentewein & Partner, справился с этой задачей, использовав в основном внутренние части здания для передачи нагрузки.
-
Расположение проекта
Валь-Гардена, Италия
-
Программное обеспечение
RFEM 5 | Профессиональная программа для расчета по МКЭ
Устаревшие продукты

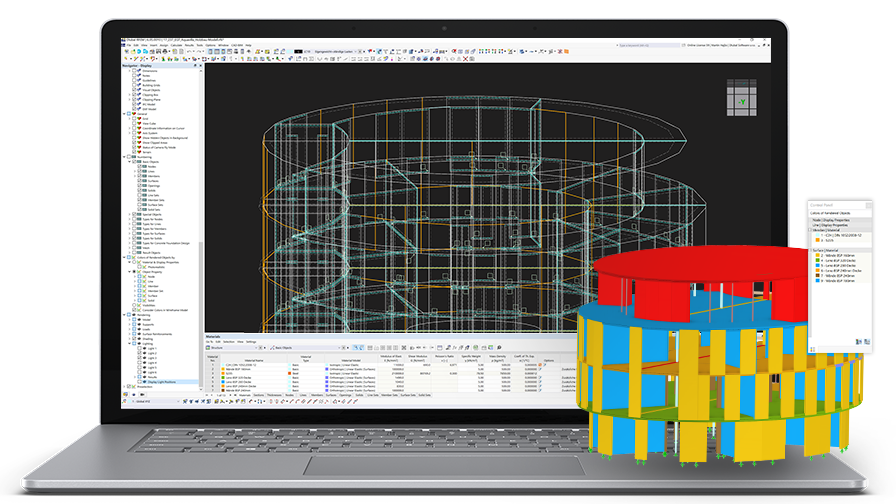

RFEM 5 | Программа для расчёта конструкций по МКЭ
Программа для расчёта конструкций RFEM предоставляет инженерам-строителям программу 3D МКЭ, отвечающий всем требованиям современного проектирования. Эффективный ввод данных и интуитивно понятный интерфейс облегчают моделирование как простых, так и сложных конструкций.
Дополнительный модуль для ламинированных, многослойных и кросс-ламинированных (CLT) конструкций в RFEM 5:
Техническая поддержка | Отдел продаж

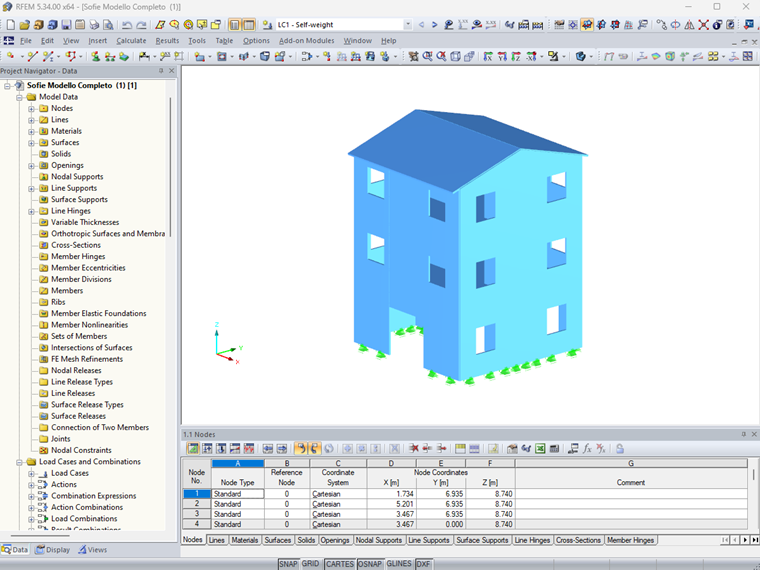

.png?mw=350&hash=b023d6c658e181cb7d69028c0f3994dedab96fc5)

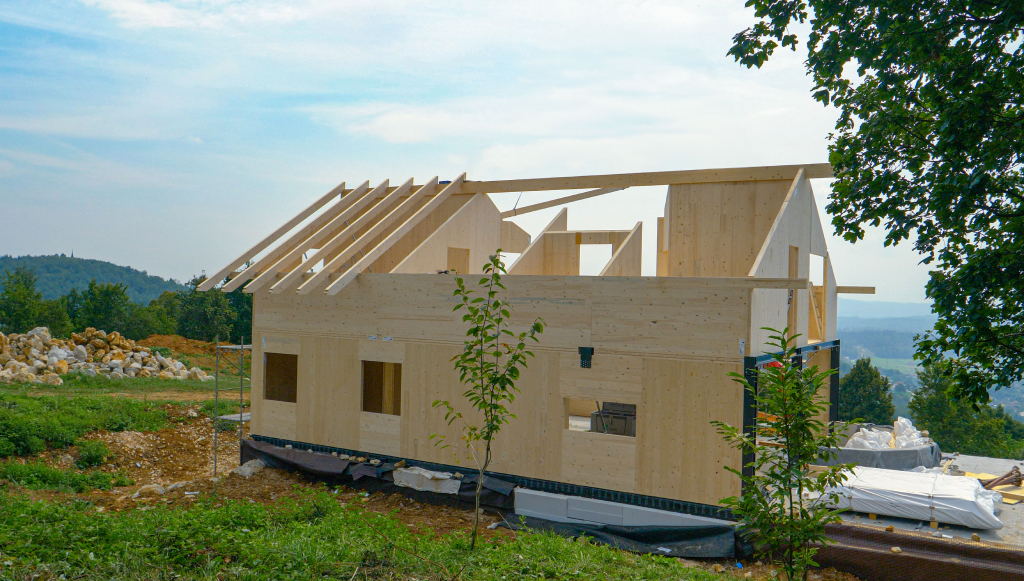

.jpg?mw=350&hash=9dab4d3c5ad7b42b10fd642165af58e4b9112dc8)

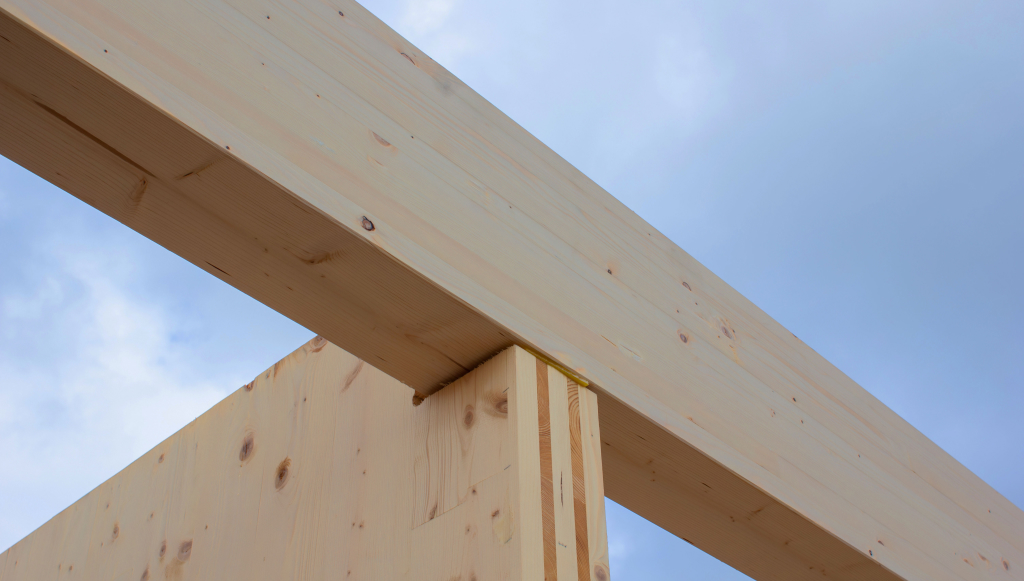

.jpg?mw=350&hash=c555e9c6e1b4d3d1f1b1da3ed89612b62d10b59b)
.jpg?mw=350&hash=8f312d6c75a747d88bf9d0f5b1038595900b96c1)
.png?mw=512&hash=4e74affa9ad0c7b703151c5085ac9b8e59171c23)
В базе данных многослойных конструкций доступны следующие производители поперечно-клеёной древесины:
- Binderholz (США)
- KLH (США, Канада)
- Calle buck (США, Канада)
- Nordic Structures (США, Канада)
- Массивная древесина Mercer
- SmartLam
- Sterling Structural
- Конструкции перечислены в Lignatec Edition 32 «Поперечно-клеёная древесина швейцарского производства».
При импорте конструкции из базы данных многослойных конструкций все соответствующие параметры переносятся автоматически. База данных постоянно расширяется.
- Расчет основных напряжений
- Графический и числовой вывод напряжений и соотношений напряжений полностью интегрирован в RFEM
- Гибкость расчета при различных сочетаниях слоев
- Высокая производительность благодаря минимальному количеству необходимых входных данных
- Широкие возможности настройки данных для расчёта
- Местная обобщенная матрица жесткости поверхности в RFEM создается на основе выбранной модели материала и содержащихся в ней слоев. Доступны следующие модели материалов:
- ортотропный
- Изотропный
- Заданный пользователем
- Гибридная (для комбинаций моделей материалов)
- Возможность сохранения часто используемых многослойных конструкций в базе данных
- Определение основных, касательных и эквивалентных напряжений
- В дополнение к основным напряжениям, в качестве результата будут получены требуемые напряжения по норме DIN EN 1995-1-1, а также их взаимодействие.
- Расчет напряжений у конструктивных элементов любой формы
- Эквивалентные напряжения рассчитываются по различным методам:
- Гипотеза энергии формоизменения (фон Мизес)
- Гипотеза касательных напряжений (Треска)
- Гипотеза нормального напряжения (Ранкин)
- Гипотеза главной деформации (Бах)
- Расчет поперечного напряжения сдвига по Миндлину или Кирхгофу или характеристикам, определяемым пользователем
- Расчет по предельным состояниям на пригодность к эксплуатации путем проверки перемещений поверхности
- Определяемые пользователем характеристики предельного прогиба
- Возможность учета сцепления слоев
- Подробные результаты по различным компонентам напряжений и соотношений в табличном и графическом видe
- Выходные данные напряжений для каждого слоя модели
- Спецификации по всем расчетным поверхностям
- Возможность сцепления слоев абсолютно без сдвига
После расчета, максимальные напряжения, соотношения напряжений и перемещения изображаются по загружениям, поверхностям или точкам решетки. Расчетное соотношение может быть связано с любым типом напряжения. Актуальная позиция выделяется в модели RFEM цветом.
Кроме оценки результатов в таблицах, можно в рабочем окне RFEM отобразить напряжения и соотношения напряжений графически. Для этого вы можете настроить цвета и значения, назначенные на панели.
Необходимо выбрать загружения, сочетания нагрузок и расчетные сочетания для расчета по предельным состояниям по несущей способности и пригодности к эксплуатации. После выбора рассчитываемых поверхностей можно задать соответствующую модель материала.
Структура слоев, на основе которой производится расчёт жёсткости, может варьироваться. Вы можете настроить параметры, заданные выбранной моделью материала, в соответствии с вашими индивидуальными потребностями. Затем можно изменить также матрицу слоев 3*3. за счёт чего обеспечивается очень гибкая настройка жёсткости.
Предельные напряжения каждого слоя определяются выбранным материалом. Эти значения тоже могут быть отрегулированы в соответствии с потребностями пользователя.
