С помощью программ Dlubal вы можете эффективно моделировать, рассчитывать и проектировать любые типы опорных конструкций и систем крепления для фотоэлектрических установок. От определения нагрузок до проверки стальных, алюминиевых и железобетонных частей - все этапы интегрированы в единую согласованную среду для проектирования в соответствии с нормами.
Откройте для себя модульную систему программного обеспечения Dlubal для проектирования солнечных конструкций и систем крепления. Начните с основной программы, добавьте важные расширения для ваших основных задач и улучшите ваш рабочий процесс с рекомендуемыми дополнениями.
Основное приложение для комплексного анализа и расчёта стальных, железобетонных и деревянных мостов.
Основная программа RFEM 6 используется для задания конструкций, материалов и нагрузок плоских и пространственных конструктивных систем, состоящих из плит, стен, оболочек и стержней.
RSTAB 9 — мощное программное обеспечение для расчёта и проектирования 3D-строительных конструкций балок, рам и ферм.
Основные аддоны для выполнения расчёта и проектирования конструкций на основе солнечных систем и систем крепежа.
Дополнительные аддоны и программы, предоставляющие дополнительные возможности расчёта.
RWIND использует технологию CFD для моделирования ветровых потоков на конструкциях и передачи полученных ветровых нагрузок напрямую в RFEM или RSTAB для расчёта конструкций.

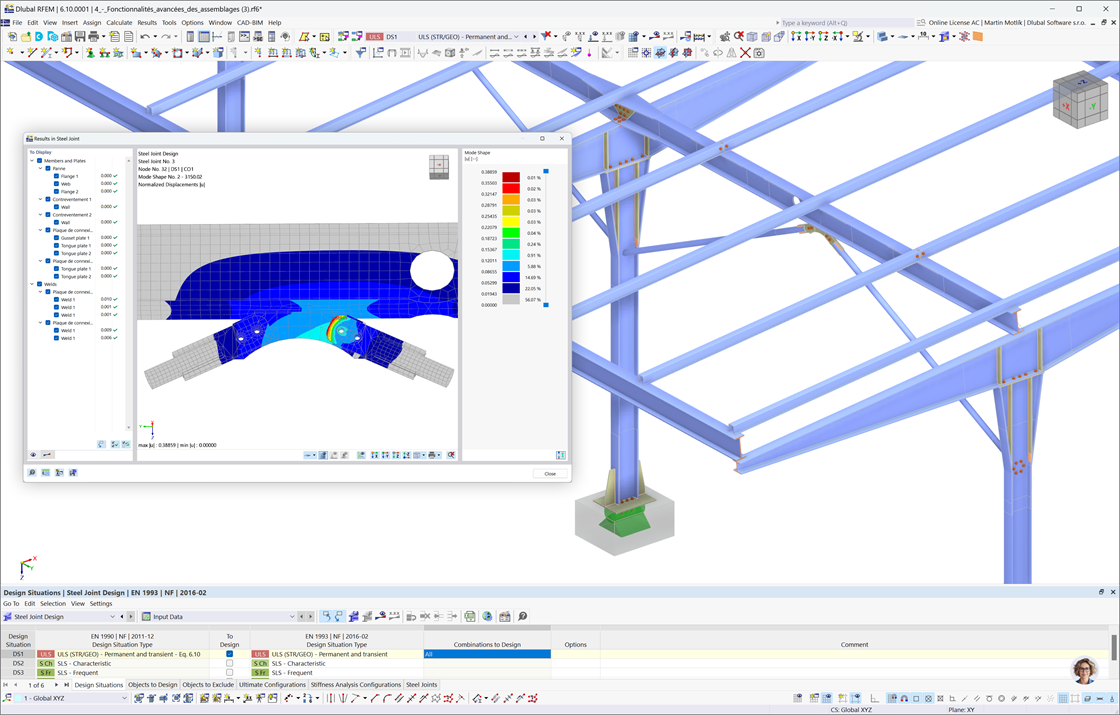

Design and verify the entire supporting structure of your PV system – including stress analysis, joint design, and foundation checks.

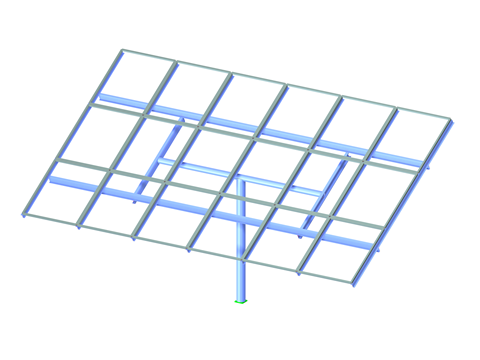

Одностоечные или многостоечные конструкции, которые поднимают одну или несколько панелей на центральном столбе. Эти системы требуют точных структурных проверок на опрокидывание, кручение и ветровое давление, особенно для приподнятых и регулируемых конструкций.

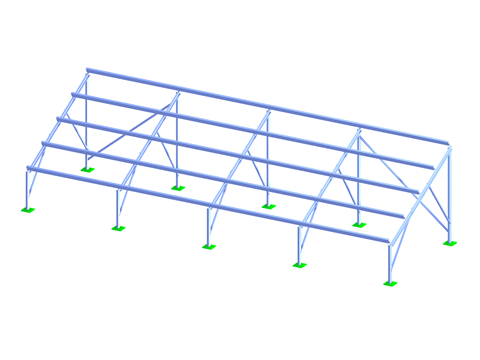

Робастные опорные системы, закрепленные непосредственно в грунте, обычно с использованием забивных свай или бетонных фундаментов. Эти конструкции, идеально подходящие для крупных солнечных ферм, могут быть легко смоделированы и оптимизированы для выдержания ветровых, снеговых и сейсмических нагрузок.
Прикрепляемые к плоским или скатным крышам, эти легкие системы должны учитывать грузоподъемность крыши, ветровой подъем и оптимизацию угла панелей. Они включают как фиксированные, так и балластные варианты, подходящие для различных типов крыш.

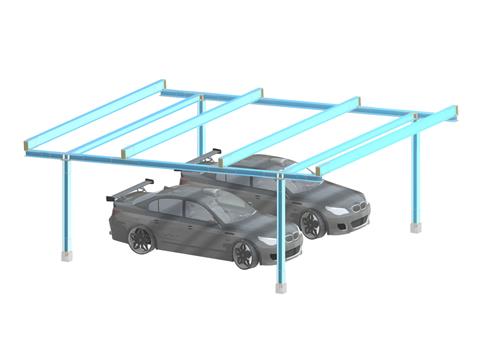

Двухцелевые стальные или алюминиевые каркасы, которые обеспечивают укрытие, поддерживая солнечные панели. Эти открытые конструкции должны быть спроектированы для сопротивления динамическим нагрузкам, накоплению снега и обеспечения эффективного дренажа.
Испанская компания Axial Structural Solutions, лидер в области проектирования и производства фиксированных конструктивных систем и солнечных трекеров для фотоэлектрических установок, делится с нами этим проектом, разработанным в RFEM.

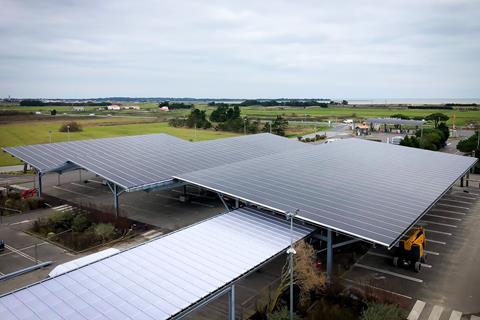

Структурный анализ, проведенный GH Hervouet, оценил сопротивление кровельных конструкций механическим и климатическим нагрузкам. Металлические компоненты были проанализированы с помощью надстройки Steel Design, чтобы обеспечить сопротивление изгибу, сжатию и потерей устойчивости в соответствии с Еврокодом 3 и Французским национальным приложением.

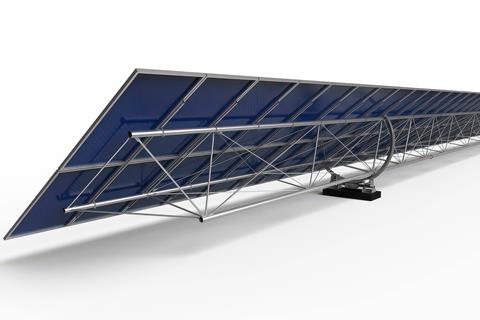

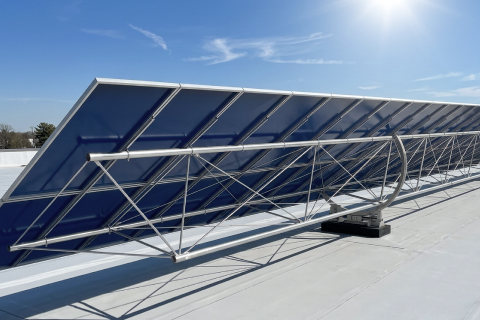

Трекер для солнечных панелей от KEYLIOS® является первым решением, полностью разработанным компанией Nexans Solar Technologies, от проектирования до производства. Оптимизация и строгий контроль производственных затрат привели к выбору программного обеспечения RFEM, с помощью которого была спроектирована структура трекера KEYLIOS®.

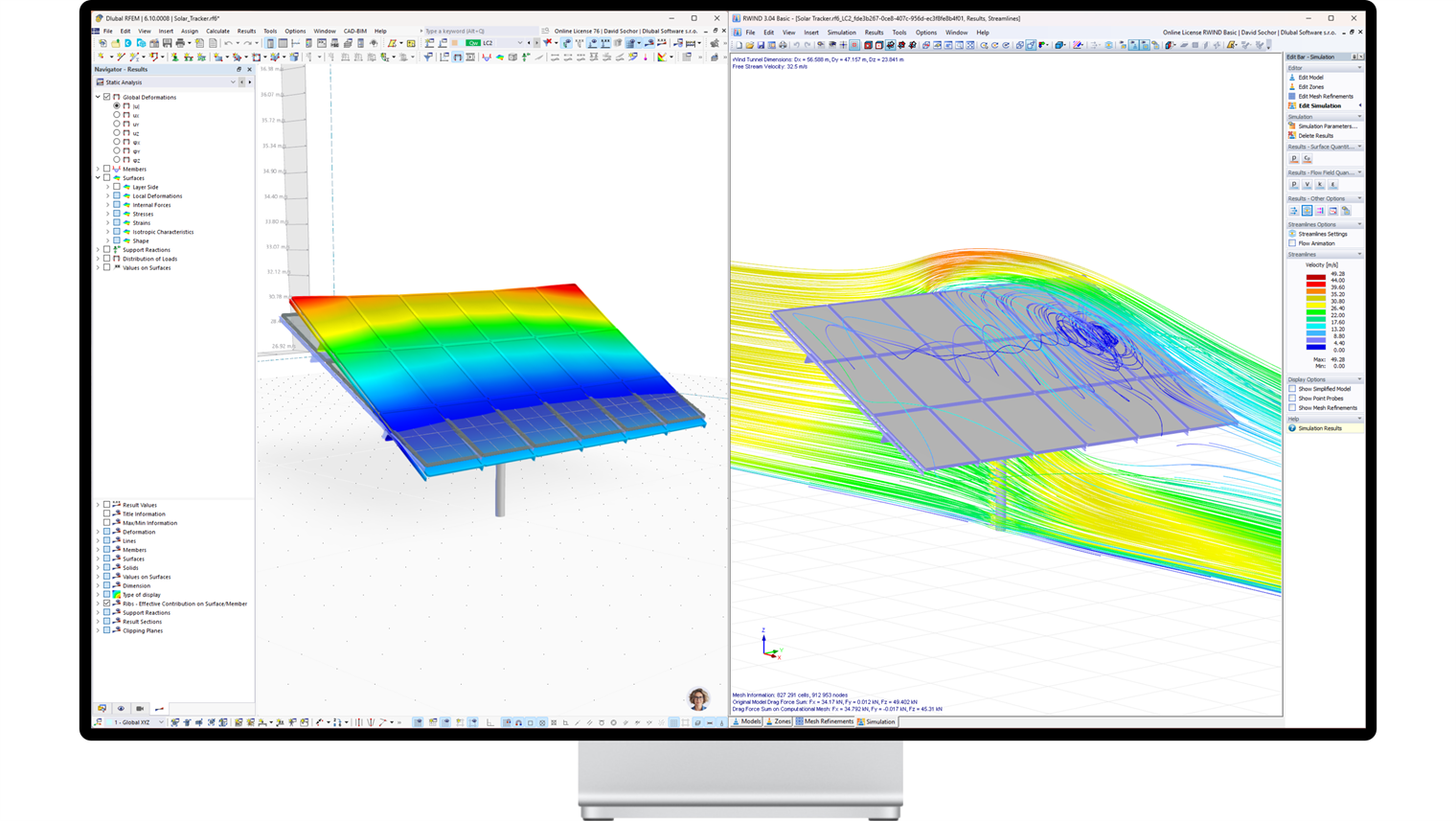

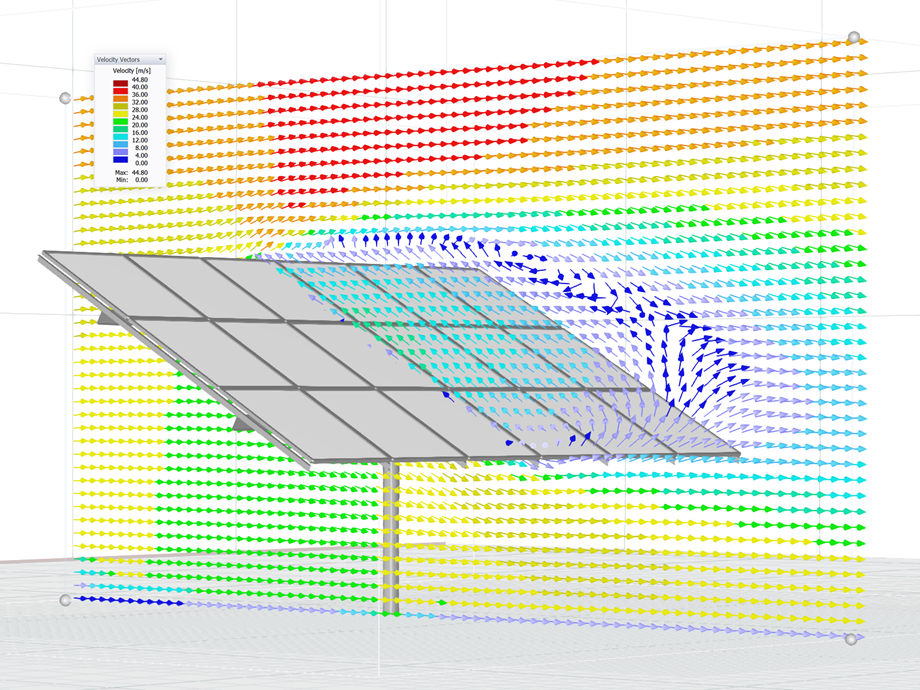

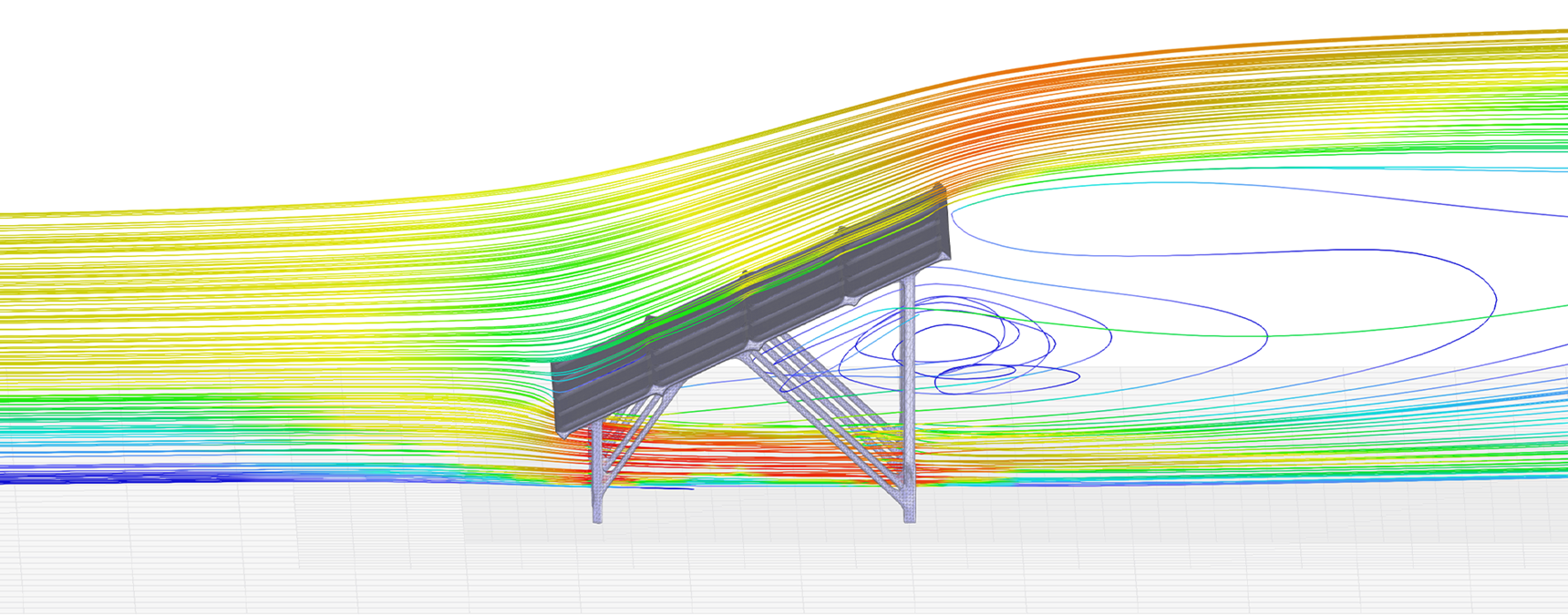

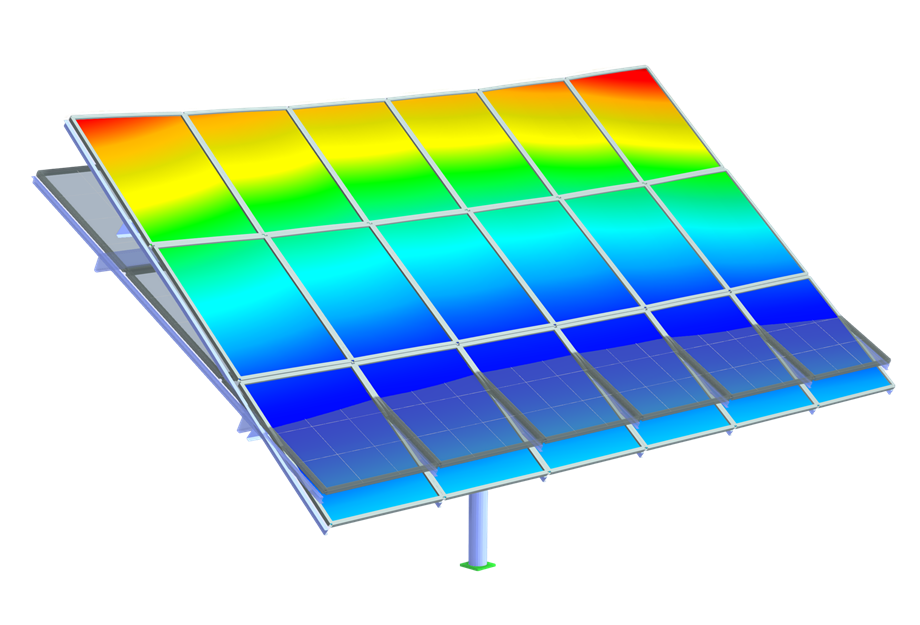

RWIND 3 моделирует обтекание ветром сборок солнечных панелей, используя передовые методы CFD, фиксируя локальные эффекты давления на поддерживающие рамы и поверхности. Эти результаты ветровых нагрузок непосредственно передаются в RFEM 6, где они применяются к структурной модели для детального анализа внутренних сил, деформаций и общей устойчивости системы. Это обеспечивает надежное и оптимизированное проектирование монтажных систем при реальных ветровых условиях.
RFEM 6

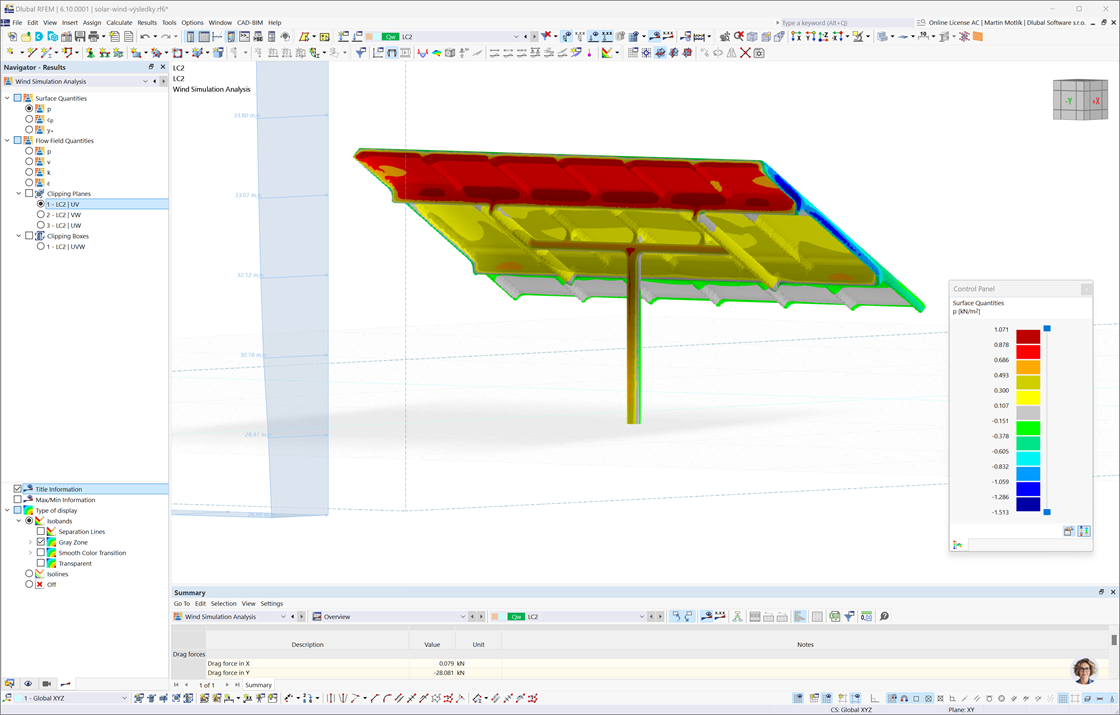

RFEM 6 импортирует поля ветрового давления, созданные в RWIND 3 с помощью интегрированного моделирования CFD, и использует их в качестве случаев ветровой нагрузки для детального структурного анализа модели.
RWIND 3
Выполняет CFD-симуляции потока ветра вокруг солнечных конструкций и монтажных систем, предоставляя подробные данные о ветровом давлении, которые могут быть непосредственно переданы в RFEM 6 для точного анализа ветровых нагрузок и проектирования конструкций.
Наши эксперты с удовольствием представят программное обеспечение в виде короткой онлайн-демонстрации, адаптированной к вашей области.
