Решаемые задачи

Dlubal Software для решения различных задач

Программы Dlubal RFEM и RSTAB включают в себя широкий спектр инструментов для расчёта и проектирования конструкций. В них можно выполнять расчёт на устойчивость, линейный и нелинейный динамический расчёт, проектирование соединений и многое другое.

  • Конструкция кровли стадиона
  • Промышленные резервуары
  • Акселерограмма для динамического расчета конструкций
  • Информационное моделирование зданий (BIM)

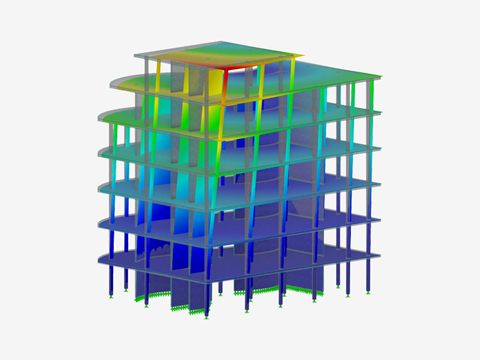

Расчёт конструкций

Программы RFEM (расчёт по МКЭ) и RSTAB (каркасные конструкции) являются идеальным решением для расчёта и проектирования плоских и пространственных конструкций из железобетона, преднапряжённого бетона, стали, алюминия, древесины, кирпича и других материалов.

Расчёты могут быть выполнены в соответствии с Еврокодами (EN) и другими нормативами многих стран.

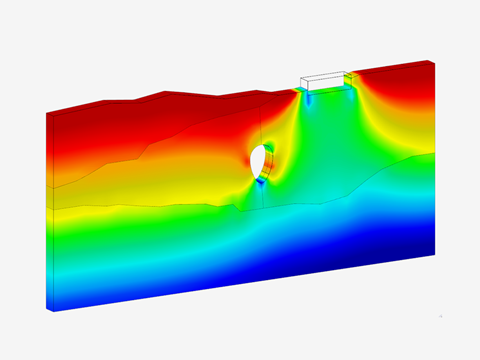

Расчёты по методу конечных элементов

RFEM является основной 3D программой для расчета конструкций по методу конечных элементов (МКЭ).

Благодаря гибкому набору инструментов для моделирования конструкций из стержней, плит, стен, складчатых конструкций, оболочек, твердых тел и контактных элементов, данное ПО универсально и подходит для решения практически любых конструктивных задач.

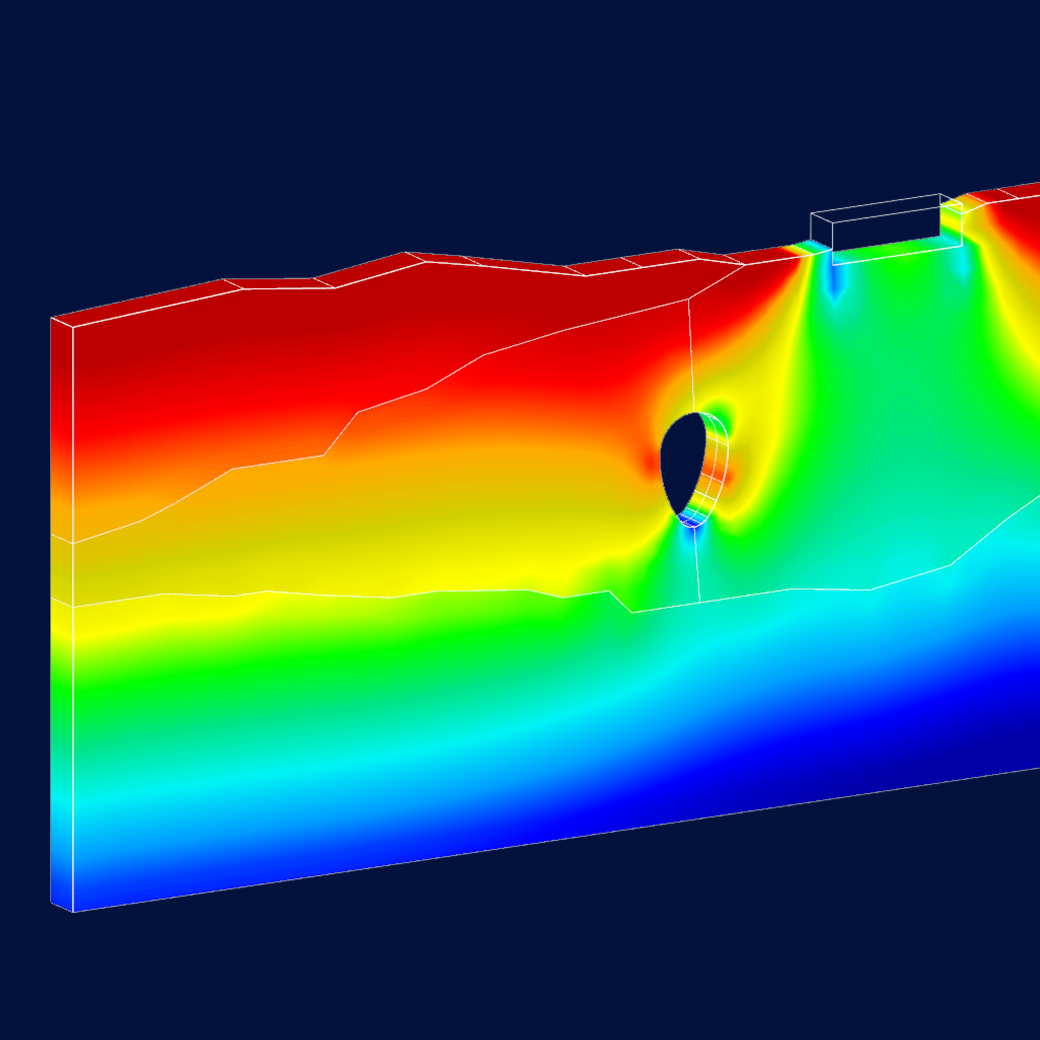

Расчёт напряжений

Программы RFEM (МКЭ) и RSTAB (каркасные конструкции) позволяют производить расчёт напряжений для плоскостных и пространственных конструкций. В RSTAB расчет напряжений выполняется для сечений стержней, а в RFEM - для поверхностей и тел.

Кроме нормального и касательного напряжения, в программе RFEM также можно рассчитывать контактное напряжение.

Нелинейный расчёт

Программы RFEM и RSTAB позволяют учитывать нелинейности стержней (например, выход из строя при сжатии/растяжении, проскальзывание, разрыв, текучесть), а также нелинейности опор и шарниров, такие как выход из строя, текучесть, трение опоры и другие.

Кроме линейного статического расчета и нелинейного расчёта по методу второго порядка, программа позволяет проводить расчёт по методу больших деформаций (например, для вантов). Кроме того, программа RFEM способна учитывать нелинейности материала, такие как пластификация бетона, растянутый бетон и многое другое.

Расчёт на устойчивость

Расчет на устойчивость необходим, прежде всего, для элементов конструкции, подверженных сжатию и изгибу. Как правило, расчёты на устойчивость выполняются в аддонах, специально разработанных для соответствующего материала (например, расчёты для стальных стержней лучше всего выполнять в аддоне Расчёт стальных конструкций к RFEM 6/RSTAB 9).

Кроме того, к программам RFEM и RSTAB были разработаны многофункциональные дополнительные модули, напр. для проверки на выпучивание, изгиб и т.п.

Нелинейный расчёт на потерю устойчивости

Помимо линейного расчёта на потерю устойчивости, в RFEM можно выполнить нелинейный расчет потери устойчивости при помощи метода конечных элементов.

Геометрически и физически нелинейный расчёт, включая несовершенства (GMNIA), воспроизводит "реальные" свойства и поведение конструкции.

Расчёт на кручение с депланацией

RFEM/RSTAB позволяет проводить расчёты на изгибно-крутильную потерю устойчивости по методу второго порядка с 7 степенями свободы для асимметричных стальных сечений (например швеллеров, угольников и т.д.).

Динамический расчёт

Типовыми областями применения динамического анализа являются сейсмический расчёт, расчёт колебаний зданий, фундаментов под оборудование, а также собственных колебаний мостов и труб.

Программа для расчёта каркасных конструкций RSTAB и программа для расчёта по МКЭ RFEM предлагают своим пользователям широкий спектр мощных дополнительных модулей для динамического расчёта.

Нелинейный динамический расчёт

RFEM и RSTAB позволяют выполнять нелинейный динамический расчёт для анализа изменений конструкции во времени, для чего в программах Dlubal доступны специальные нелинейные решатели.

Помимо прочего, он позволяет учитывать нелинейные типы стержней (растянутые и сжатые стержни, а также ванты), нелинейность стержней (разрушение, текучесть и т.д.), нелинейность опор (разрушение, трение и т.д.) и нелинейность шарниров.

Диаграммный метод расчёта

Диаграммный расчёт – это один из методов нелинейного статического анализа сейсмических воздействий на конструкцию. Схема распределения нагрузки выводится из динамического расчёта эквивалентных нагрузок. Эти нагрузки постепенно увеличивают до тех пор, пока не произойдет разрушение конструкции. Нелинейное поведение здания, как правило, воспросизводится при помощи пластических шарниров.

В RFEM для метериала "сталь" доступны пластические шарниры, соответствующие требованиям документа FEMA 356 (предписания касательно сейсмической реабилитации зданий). В программе RFEM есть опция приращения нагрузки, а также возможность создавать расчётные диаграммы и кривые зависимости.

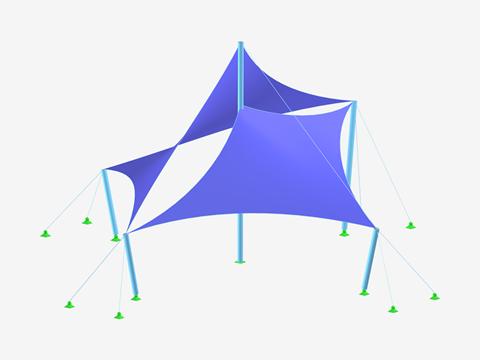

Формообразование и раскройные формы

В программах RFEM и RSTAB есть разнообразные инструменты для формообразования и построения раскройных форм мембранных конструкций, а также для расчёта и формообразования вантовых конструкций. Расчёты в обеих программах выполняются по методу больших деформаций.

С помощью инженерного ПО от компании Dlubal было спроектировано множество эффектных зданий, в основе которых лежат вантовые, натяжные или мембранные конструкции, например, Allianz-Arena в немецком Мюнхене.

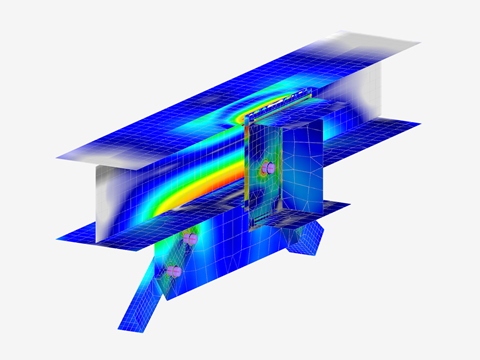

Соединения стальных конструкций

Для проектирования соединений стальных к программам RFEM и RSTAB были разработаны мощные дополнительные модули и аддоны.

Например, программа позволяет анализировать стальные соединения на основании модели, разработанной методом конечных элементов, а также расчитывать жёсткие и шарнирные балочные соединения, базы колонн, соединения пустотелых профилей и башен в стальных конструкциях по норме Еврокод 3.

Соединения деревянных конструкций

К RFEM и RSTAB были разработаны специальные аддоны и дополнительные модули для расчёта соединений деревянных конструкций, позволяющие моделировать соединения деревянных балок с помощью стальных пластин или наклонных шурупов.

Информационное моделирование строительства (BIM)

BIM (информационное моделирование строительства) является современным методом проектирования и реализации строительных проектов. Преимущество этой концепции состоит в том, что все партнеры, участвующие в проекте, связаны доступом к единому источнику данных. Все необходимые данные по зданию поддерживаются в цифровом виде в трехмерной модели, которая потом применяется на всех стадиях проектирования. Таким образом, различные программы CAD и программы для расчета конструкций используют одну и ту же модель, которая напрямую переносится между программами.

Dlubal представляет возможность проектирования по методу Информационного моделирования строительства (BIM). Это достигается, прежде всего, за счет многочисленных интерфейсов для обмена данными с RFEM и RSTAB.

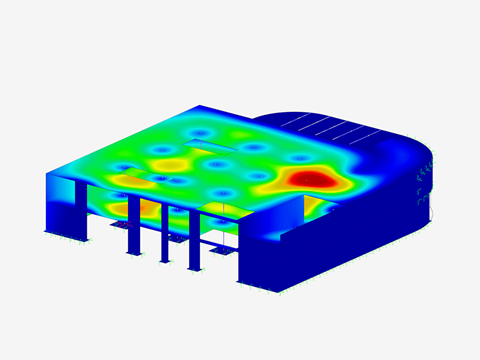

Программа для расчёта конструкций по МКЭ

Программа для расчета конструкций RFEM 6 является основой семейства модульного ПО. Основная программа RFEM используется для определения конструкций, материалов и нагрузок у плоских и пространственных конструктивных систем, состоящих из плит, стен, оболочек и стержней.

Она также позволяет создавать смешанные системы и работать с элементами тел или контактными элементами.

Симуляция воздействий ветра и создание ветровых нагрузок

Для моделирования объектов сложной формы мы рекомендуем автономную программу RWIND 2. Она позволяет осуществлять CFD-моделирование воздушного потока вокруг зданий или других объектов при помощи цифровой аэродинамической трубы, а также создавать ветровые нагрузки (силы), действующие на поверхностях данных объектов.

Все созданные ветровые нагрузки можно легко импортировать обратно в RFEM или RSTAB.
