  1. Рисунок 01 - Иллюстративное изображение сингулярности и противодействия

    Сингулярности в расчете железобетонных поверхностей

    Сингулярности возникают в ограниченной области из-за концентрации значений, зависящих от напряжения. Они обусловлены методологией МКЭ. В теории, жесткость и/или напряжение в бесконечном размере концентрируются на бесконечно малой площади.

  2. Рисунок 01 - Упрощенная диаграмма соединения

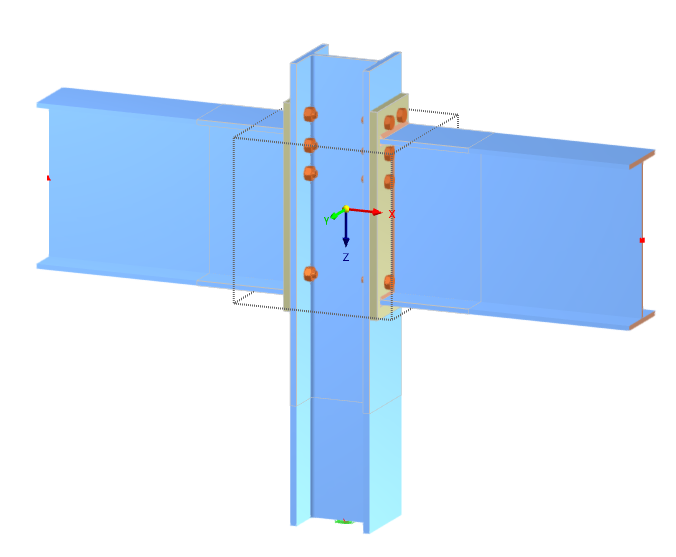

    Моделирование преднапряжённых болтовых соединений

    При создании моделей из поверхностей, таких как рамочное соединение или аналогичные конструкции, всегда возникает вопрос о том, как смоделировать предварительно напряженное соединение с помощью болтов. В этом случае необходимо найти компромисс между практичным и детальным решением. В данной статье описывается процесс моделирования такого соединения на основе расчетного метода диаграммы соединения.

  3. Рисунок 01 - Диаграмма: Разрыв

    Объяснение нелинейностей опор на примере | 1.2 Перенос

    RFEM и RSTAB предоставляют многочисленные варианты нелинейного определения узловых опор. В продолжение предыдущей статьи, данная статья продолжает описание вариантов создания нелинейной свободной опоры и показывает простой пример. Для лучшего понимания результат всегда сравнивается с линейно заданной опорой.

  4. Рисунок 01 - Размеры рамы

    Определение коэффициента давления от ветровой нагрузки для результирующих нагрузок на стержни плоских решетчатых конструкций

    В этой статье представлен простой пример решетчатой конструкции, который объясняет, как задать ветровое нагружение в качестве функции сплошности решетки.

  5. Рисунок 01 - Конструкция

    Способы моделирования составных сечений

    В RFEM существуют различные способы моделирования составных поперечных сечений. В следующем примере будут показаны и объяснены три различных варианта моделирования составного сечения, состоящего из прокатного стального сечения HEA 300 и бетонного прямоугольного сечения w/l = 100/30 см.

  6. Рисунок 01 - Система и нагружение

    Нелинейный расчет в RF-/CONCRETE

    При расчете железобетонных элементов по норме EN 1992‑1‑1 [1], можно использовать нелинейные методы расчета для определения внутренних сил в предельном состоянии по несущей способности и пригодности к эксплуатации. В этом случае внутренние силы и деформации определяются по их нелинейному поведению. Расчет напряжений и деформаций в надтреснутом состоянии обычно обеспечивает отклонения, которые явно превышают значения, определенные линейно.

  7. Рисунок 01 - Графическая распечатка в 3D PDF
  8. Рисунок 01 - Конструктивная система

    Интерфейс COM в VBA | 4.2 Оптимизация рамы

    В части 4.1 этой серии статей описано соединение дополнительного модуля RF‑/STEEL EC3, стержни и сочетания нагрузок, которые должны быть рассчитаны, уже были определены. Данная часть будет посвящена оптимизации поперечных сечений в модуле и передаче данных в RFEM. Элементы, объясненные в предыдущих частях, не будут описаны снова.

  9. Рисунок 01 - Сравнение координационного вида и вида для расчета конструкции

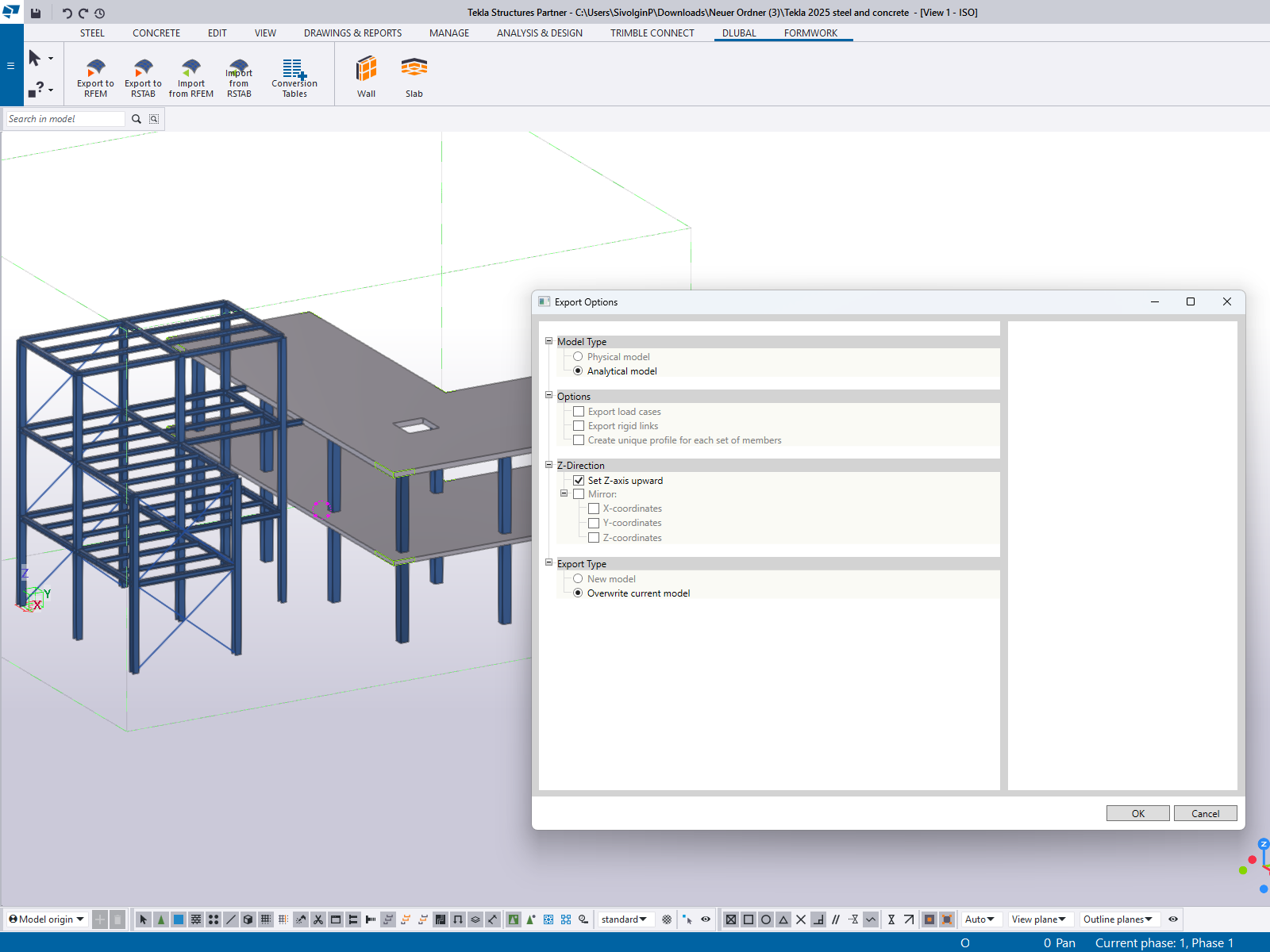

    Работа с BIM: Обмен данными с применением файлов IFC

    В процессе работы по методу BIM файлы IFC часто используются в качестве основы для обмена данными между САПР (CAD) и программным обеспечением для расчета конструкций. Тем не менее, в данном подходе присутствует фундаментальная проблема. В этой статье описываются различные типы файлов IFC и дается обзор параметров импорта и экспорта данных в программах Dlubal Software.

  10. Окно 1.1 Основные данные

    RF-/JOINTS Timber - Timber to Timber | Ввод данных

    Прежде всего, необходимо выбрать тип соединения и норматив расчета.

    Соединяемые стержни импортируются из модели RFEM/RSTAB. Модуль автоматически проверяет выполнение всех геометрических условий.

    Нагрузки также импортируются автоматически из RFEM/RSTAB. В окне Геометрия задаются параметры шурупов (диаметр, длина, угол и т.д.).
