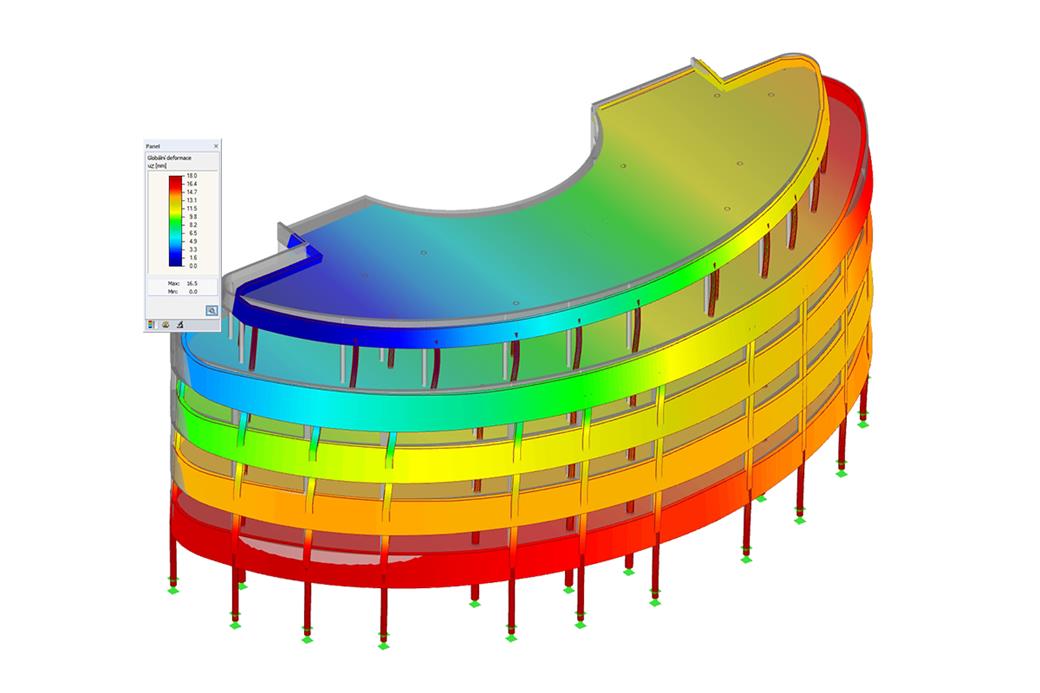

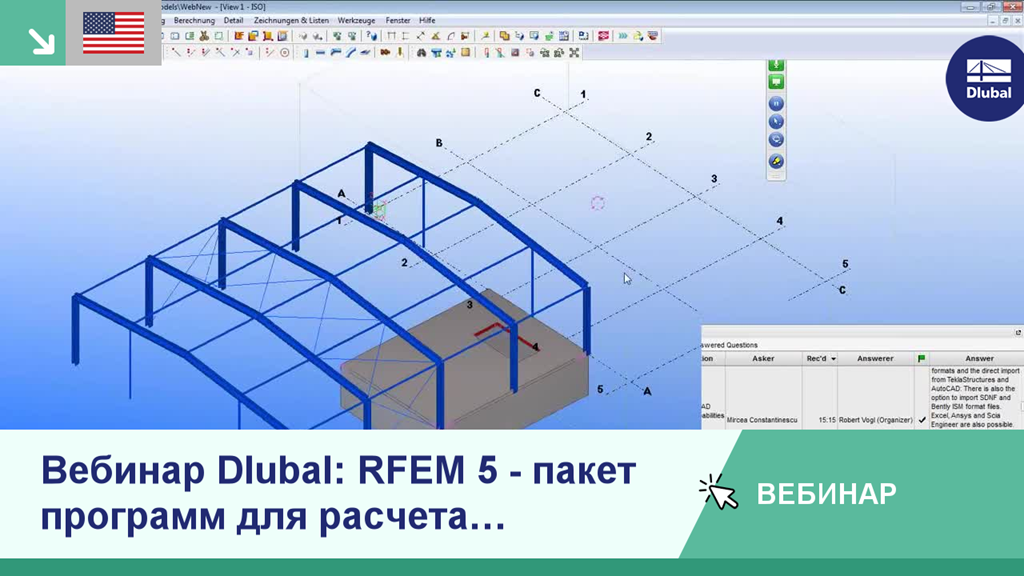

RFEM 5 - пакет программ для расчета конструкций

С помощью аддона Timber Design можно рассчитать деревянные колонны по методу ASD, принятому в 2018 году. С точки зрения безопасности и проектирования конструкций всегда очень важен точный расчёт прочности на сжатие и поправочных коэффициентов для деревянных стержней. В следующей статье будет проверяться максимальная критическая прочность на потерю устойчивости, рассчитанная с помощью аддона Timber Design, с помощью пошаговых аналитических уравнений в соответствии со стандартом NDS 2018, включая поправочные коэффициенты на сжатие, скорректированное расчетное значение сжатия и окончательное расчетное соотношение.

RWIND 2 - это программа для создания ветровых нагрузок на основе CFD (вычислительная гидродинамика). Численное моделирование воздушного потока создаётся вокруг любого здания, включая необычные или уникальные типы геометрии, для определения ветровых нагрузок на поверхности и стержни. RWIND 2 можно интегрировать с RFEM/RSTAB для расчёта и проектирования конструкций или в качестве автономного приложения.

В нашей статье описана разработка плагина Parametric FEM Toolbox (параметрическая панель инструментов МКЭ) и некоторые возможные рабочие процессы с применением этого нового инструмента.

Количество степеней свободы в узле больше не входит в общие параметры расчета программы RFEM (6 степеней свободы у каждого узла сетки в 3D моделях, 7 степеней свободы для расчета кручения с депланацией). Каждый узел так будет теперь рассматриваться с разным количеством степеней свободы, что естественно приведет к переменному количеству уравнений в расчете.

Благодаря тому значительно ускорится и весь расчет, особенно у моделей, в которых можно существенно уменьшить размеры системы (например, у ферменных и мембранных конструкций).

Навигатое проектов - Результаты в программе RFEM, а также таблица 4.0 отныне предлагают расширенное отображение деформаций для стержней, поверхностей и тел (например, отображение важных главных деформации, эквивалентных общих деформаций и других).

Благодаря тому можно при выполнении пластического расчета соединений с элементами поверхности отобразить, например, определяющие пластические деформации.

Модели из RFEM и RSTAB можно сохранить в виде трехмерных glTF моделей (форматы *.glb и *.glTF) Просматривайте модели детально прямо в 3D с помощью трёхмерного средства просмотра от Google или Babylon. Возьмите очки виртуальной реальности, например Oculus, и «прогуляйтесь» по конструкции.

Вы можете интегрировать 3D-модели glTF в свои собственные веб-сайты с помощью JavaScript в соответствии с этими инструкциями (как на веб-сайте Dlubal Модели для скачивания).
