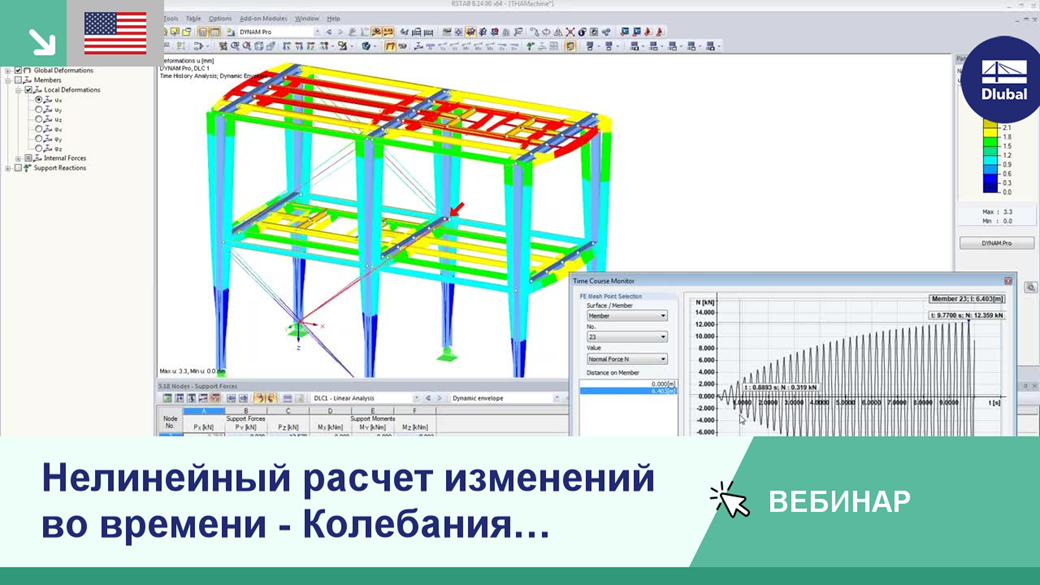

Нелинейный расчет изменений во времени - Колебания вызванные машинными действиями

Speziell im Anlagenbau, aber auch bei der Detailbetrachtung von statischen Strukturen kann es notwendig werden, Rohrquerschnitte als Flächenmodelle analysieren zu müssen. Für diese Zwecke bietet RFEM die Möglichkeit, anhand einer Linie automatisch Rohrquerschnitte zu erzeugen.

Во многих случаях требуется для отображения значений на поверхностях определить фильтр результатов, чтобы те не отображались все одновременно. При отображении расположения арматуры так можно, например, скрыть значения, которые ниже уже использованной основной арматуры.

In RFEM 5 und RSTAB 8 können Stabendgelenken Nichtlinearitäten zugeordnet werden. Кроме нелинейностей типа «Фиксировано при» и «Частичная работа» можно в программе выбрать также возможность «Диаграмма». Однако при выборе опции «Диаграмма» необходимо для правильной работы шарниров на концах стержня указать и соответствующие настройки. Hierbei sind für die einzelnen Definitionspunkte die Abszissen- und Ordinatenwerte (Verformungen beziehungsweise Verdrehungen und zugehörige Schnittgrößen) einzutragen, welche das Gelenk definieren.

• Спектры реакций по разным нормативам
• В программу внедрены следующие нормы:
  • EN 1998-1:2010 + A1:2013 (Европейский Союз)
  • DIN 4149:1981-04 (Германия)
  • DIN 4149:2005-04 (Германия)
  • IBC 2000 (США)
  • IBC 2009-ASCE/SEI 7-05 (США)
  • IBC 2012/15 - ASCE/SEI 7-10 (США)
  • IBC 2018 - ASCE/SEI 7-16 (США)
  • ÖNORM B 4015:2007-02 (Австрия)
  • NTC 2018 (Италия)
  • NCSE-02 (Испания)
  • SIA 261/1:2003 (Швейцария)
  • SIA 261/1:2014 (Швейцария)
  • SIA 261/1:2020 (Швейцария)
  • O.G. 23089 + O.G. 23390 (Турция)
  • SANS 10160-4 2010 (ЮАР)
  • SBC 301:2007 (Саудовская Аравия)
  • GB 50011 - 2001 (Китай)
  • GB 50011 - 2010 (Китай)
  • NBC 2015 (Канада)
  • DTR BC 2-48 (Алжир)
  • DTR RPA99 (Алжир)
  • CFE Sismo 08 (Мексика)
  • CIRSOC 103 (Аргентина)
  • NSR - 10 (Колумбия)
  • IS 1893:2002 (Индия)
  • AS1170.4 (Австралия)
  • NCh 433 1996 (Чили)
• Доступны следующие национальные приложения к норме EN 1998-1:
  • DIN EN 1998-1/NA:2011-01 (Германия)
  • ÖNORM EN 1991-1-1:2011-09 (Австрия)
  • NBN-ENV 1998-1-1: 2002 NAD-E/N/F (Бельгия)
  • ČSN EN 1998-1/NA:2007 (Чехия)
  • NF EN 1998-1-1/NA:2014-09 (Франция)
  • UNI-EN 1991-1-1/NA:2007 (Италия)
  • NP EN 1998-1/NA:2009 (Португалия)
  • SR EN 1998-1/NA:2004 (Румыния)
  • STN EN 1998-1/NA:2008 (Словакия)
  • SIST EN 1998-1:2005/A101:2006 (Словения)
  • CYS EN 1998-1/NA:2004 (Кипр)
  • NA по BS EN 1998-1:2004:2008 (Великобритания)
  • NS-EN 1998-1:2004 + A1:2013/NA:2014 (Норвегия)
• Пользовательские спектры реакций
• Применение спектров реакций, зависящих от направления
• Соответствующие формы колебаний для спектра реакций можно определить вручную или автоматически (достаточно лишь применить правило 5% из нормы EC 8)
• Созданные эквивалентные статические нагрузки экспортируются в загружения отдельно для каждого направления и каждого модального вклада
• Определение расчетных сочетаний с помощью модальной суперпозиции (правило SRSS и CQC) и направленной суперпозиции (правило SRSS или 100%/30%)
• Возможность отображения обозначенных результатов, основанных на преобладающей собственной форме

После моделирования трубопроводных систем в RFEM с помощью модуля RF-PIPING и определения нагрузок, а также сочетаний нагрузок и расчетных сочетаний, можно в дополнительном модуле RF-PIPING Design выполнить расчет напряжений в трубопроводах.

Вы можете выбрать все или только некоторые трубопроводы и нагрузки, сочетания нагрузок или расчетные сочетания для расчета трубопроводов. База данных материалов предлагает различные материалы по нормам EN 13480‑3, ASME B31.1‑2012 и ASME B31.3‑2012.

После завершения расчета, результаты изображаются в виде четко структурированных окон; например, по сечениям, по трубопроводам или по стержням. Коэффициент использования можно отобразить также графически на всей модели в программе RFEM. Таким образом, можно быстро определить критические или малозагруженные области сечений.

В дополнение к изображенным в таблицах исходным данным и результатам, включая подробности расчета, вы можете добавить в протокол результатов всю графику. Таким образом, гарантируется четкая и наглядная документация. Вы можете настроить содержание протокола и необходимый объём вывода результатов для отдельных расчётов.

• Расчет в соответствии с EN 13480-3, ASME B31.1-2012 и ASME B31.3-2012
• Проверка минимальной требуемой толщины стенки труб, с учетом допусков на изготовление, коррозию и коэффициента сварки
• Анализ напряжений от длительных нагрузок, долговременных и периодических нагрузок, а также в результате теплового расширения
• Документация результатов в табличном и графическом виде в протоколе результатов RFEM
