Вопрос:

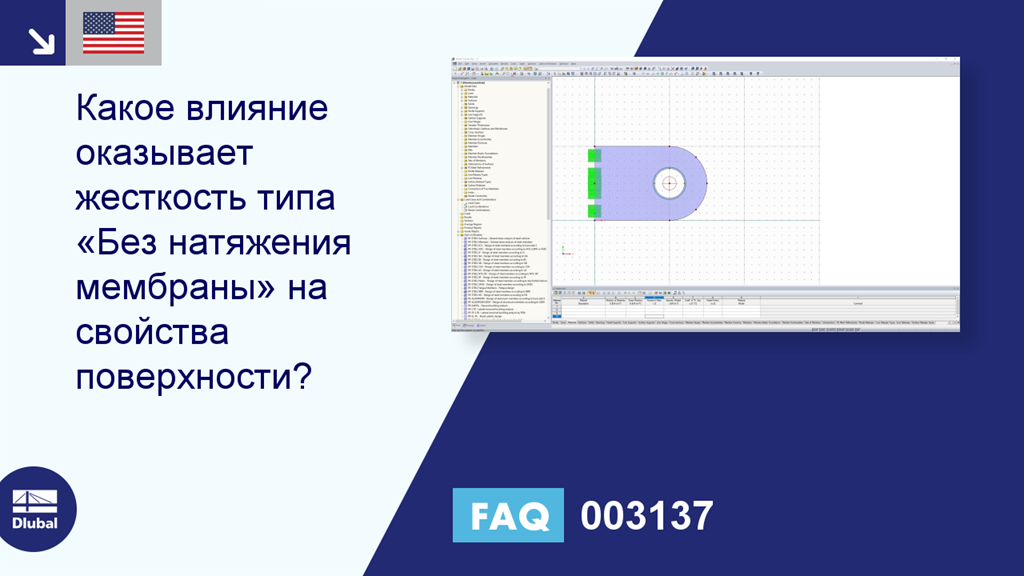

Какое влияние оказывает тип жесткости «Мембрана без растяжения» на свойства поверхности?
Ответ:
Тип жесткости «Без растяжения мембраны» описывает пластинчатую и плоскую жесткость поверхностей.
Жесткость пластины, включая жесткость на сдвиг перпендикулярно плоскости поверхности, определяется линейно упругой, а жесткость пластины в плоскости поверхности определяется нелинейно упругой с помощью модели материала по «Друкеру-Прагеру» в зависимости от заданной толщины и назначенного материала.
Чтобы гарантировать, что поведение поверхности будет «без растяжения» в направлении панели, нелинейная модель материала реагирует на растягивающее напряжение fy, t почти нулевое в элементах, подверженных растяжению, в сочетании с относительно небольшим модулем деформационного упрочнения Ep . С другой стороны, в случае сжимающих сил, элементы остаются практически неизменными из -за относительно высокого напряжения сжатия fy, c и реагируют с неограниченной передачей сжатия.
Поскольку тип жесткости «Без растяжения мембраны» в основном изменяет относящиеся к плоскости степени свободы поверхностей, он применяется только к поверхностям соответствующих типов модели 3D, 2D-XZ (uX/uZ/φ-Y) и 2D - XY (uX/uY/φ-Z).
Чтобы лучше описать частичную нелинейность данного типа поверхностной жесткости, в версии RFEM 5.06.1103 от 4.02.2016 он был переименован с «Без растяжения» на «Без растяжения мембраны».
В статье базы знаний «Подходы к моделированию соединений подшипник с сдвигом и отверстием с помощью МКЭ» показано возможное применение.
