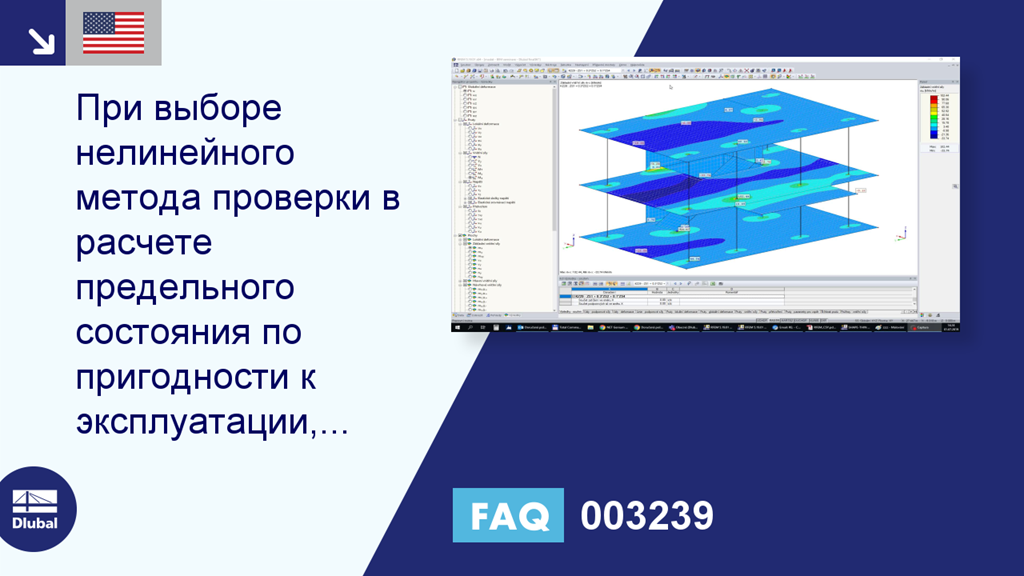

[EN] FAQ 003239 | При выборе нелинейного метода контроля в расчете предельного состояния по пригодности к эксплуатации ...

Name: [EN] FAQ 003239 | При выборе нелинейного метода контроля в расчете предельного состояния по пригодности к эксплуатации ...
Uploaded: 2019-07-01T01:00:00+02:00

Вопрос:
При выборе нелинейного метода проверки в расчете предельного состояния по пригодности к эксплуатации, имеется возможность экспорта жесткости уже имеющей трещины конструкции. Можно ли с помощью данных жесткостей пересчитать внутренние силы?

Ответ:
Экспорт нелинейной жесткости в конструкции с трещинами можно включить в настройках нелинейного расчета в дополнительных модулях RF-CONCRETE Members или RF-CONCRETE Surfaces. В диалоговом окне «Изменить загружения и сочетания» отметьте дополнительные параметры для выбранных сочетаний. Появится новая вкладка, в которой можно активировать передачу жесткости из дополнительных модулей.
