Вопрос:

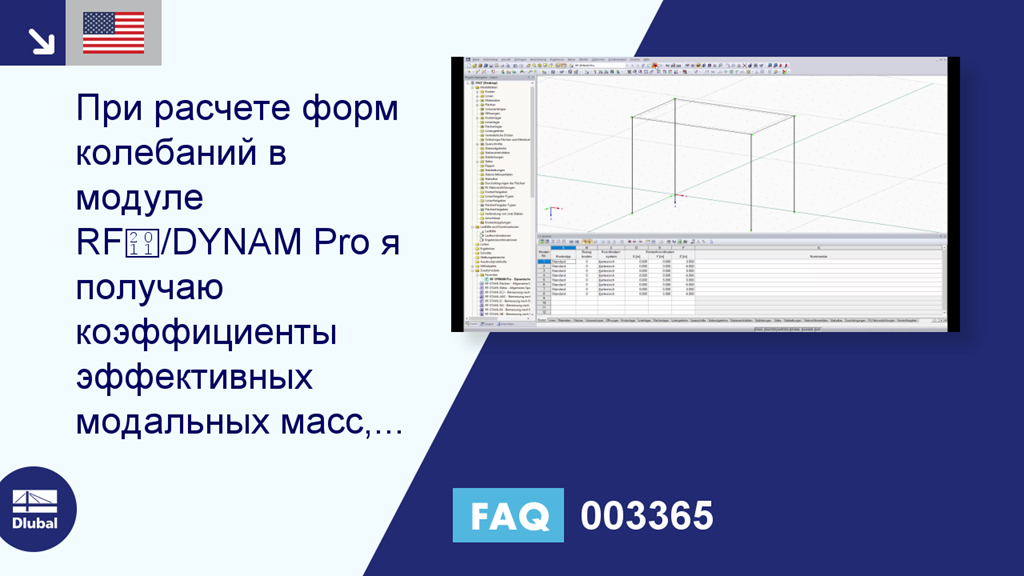

При расчете форм колебаний в модуле RF‑/DYNAM Pro я получаю коэффициенты эффективных модальных масс, которые приблизительно равны нулю. В чем может быть причина?
Ответ:
Причин малых эффективных модальных масс может быть множество. Это часто можно наблюдать в случае больших конструкций. В большинстве случаев причиной данной проблемы является то, что возникают только местные формы колебаний. В следующем тексте описывается, как с этим можно справиться:
По графику результатов вы должны определить, присутствуют ли на самом деле формы местных колебаний. Они возникают в первую очередь, если отдельные стержни или поверхности имеют очень низкую собственную частоту.
В случае включения этих местных собственных векторов в расчет, необходимо увеличить количество рассчитываемых форм колебаний.
Если местные формы колебаний возникают на поверхностях, массами затронутых поверхностей можно пренебречь. Эта функция описана в данной технической статье.
В случае форм местных колебаний на стержнях, рекомендуется деактивировать разделение сетки КЭ на стержнях.
Если вы обратили внимание на все эти примечания, то должны быть активированы только общие формы колебаний, которые также активируют большую массу.
