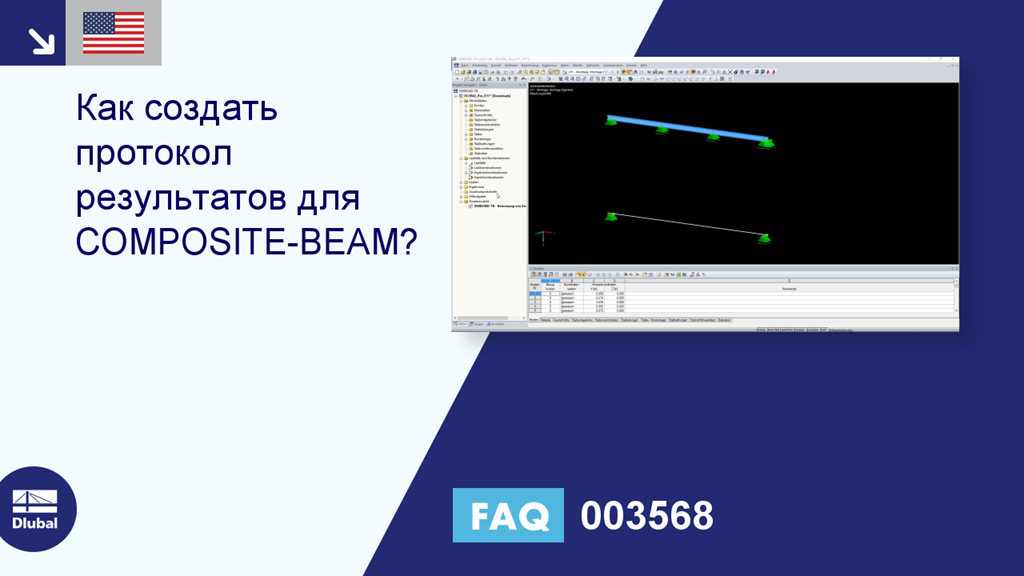

[EN] FAQ 003568 | Как создать протокол результатов для COMPOSITE-BEAM?

В этой статье мы расскажем вам на примере плиты из сталефибробетона, использование которых влияет на использование различных методов интегрирования и различное количество точек интегрирования.

Для правильного расчета балки или Т-образной балки в программе RFEM 6 и в дополнительном модуле «Расчет бетона» важно определить «ширину полок» ребристых стержней. В этой статье рассматриваются варианты ввода для двухпролётной балки и расчёт размеров полки по EN 1992-1-1.

При расчёте обычных конструкций, ввод данных зачастую не сложен, но занимает много времени. Экономьте своё драгоценное время с помощью автоматизированного ввода данных. В данном случае стоит задача рассмотреть этажи дома как отдельные стадии строительства. Ввод данных должен осуществляться с помощью программы на C #, чтобы пользователю не приходилось вводить элементы отдельных этажей вручную.

При вводе конструктивной модели можно задать однопролетные и неразрезные балки с консолями или без них. Далее можно задать различную длину пролета с определяемыми граничными условиями (опоры, шарниры), а также любые конструктивные опоры и моментные шарниры, действующие на стадии строительства. Для полного сечения вы можете создать типовые составные балочные сечения на основе стальных балок (двутавры) с массивными бетонными полками, сборными плитами, профлистами или коническими сплошными перекрытиями.

Кроме того, можно классифицировать сечения с помощью длины балок, по выбору с бетонной оболочкой. Соответствующие цифры облегчают ввод дополнительного поперечного армирования для профлиста, элементов жёсткости профиля, а также угловых или круглых отверстий в стенке. Собственный вес применяется автоматически при вводе нагрузок. Кроме того, можно учитывать постоянные и переменные нагрузки, указывая возраст бетона в начале нагрузки для ползучести, а также свободно задавать единичные, равномерные и трапециевидные нагрузки. Модуль COMPOSITE-BEAM автоматически создает сочетания нагрузок на основе данных отдельных загружений.

Результаты изображаются в таблицах результатов, отсортированных по требуемым расчетам. Наглядное расположение результатов облегчает ориентацию и оценку.

Расчет предельного состояния 1-ой группы:

• Прочность на изгиб и сдвиг с учетом взаимодействия
• Соединение с частичным сдвигом податливых и неподатливых соединительных элементов
• Определение требуемых анкеров на сдвиг и их распределение
• Расчет прочности на продольный сдвиг
• Расчет соединения с помощью анкеров на сдвиг и периметра соединителя
• Результаты определяющих опорных реакций для стадии строительства и композитного анализа, включая нагрузки строительных опор
• Расчёт на потерю устойчивости плоской формы изгиба (для неразрезных балок и консольных балок)
• Проверка классов сечения, а также пластических и упругих характеристик сечений

Расчет предельного состояния по пригодности к эксплуатации:

• Расчет прогиба
• Деформации и начальный предварительный изгиб, определенные с идеальными характеристиками сечения от ползучести и усадки
• Расчет собственных колебаний
• Расчет на раскрытие трещин
• Определение опорных реакций

Все данные, включая графически, задокументированы в наглядном протоколе результатов. В случае любых изменений, протокол результатов обновляется автоматически. COMPOSITE-BEAM - это автономная программа, для работы с которой не требуется лицензия RSTAB.

• Однопролетные и неразрезные балки с определяемыми предельными условиями
• Автоматическое определение эффективных сечений
• Свободное размещение опор конструкций по этапам строительства
• Свободно определяемые сосредоточенные, распределенные и трапециевидные нагрузки в качестве постоянных нагрузок с указанием возраста бетона при нагрузке
• Свободно определяемые нагрузки на конструкцию, а также подвижные строительные нагрузки
• Автоматическое сочетание нагрузок
• Расчет характеристик сечения по методу 1 или 2
• Расчет упругих внутренних сил при помощи RSTAB
• Перераспределение моментов
• Расчет прочности при изгибе и сдвиге с учетом взаимодействия
• Определение требуемых анкеров на сдвиг и их распределение
• Расчет прочности на продольный сдвиг
• Результаты определяющих опорных реакций для стадии строительства и композитного анализа, включая нагрузки строительных опор
• Расчет на потерю устойчивости при продольном изгибе с кручением
• Расчет ограничения ширины трещин
• Расчет собственной частоты
