Вопрос:

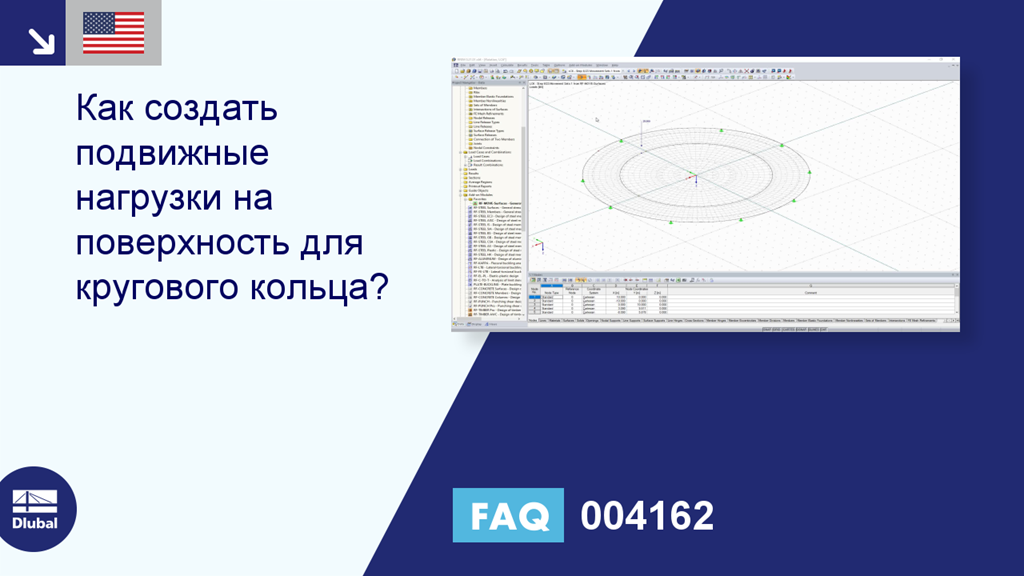

Как создать подвижные нагрузки на поверхности для кругового кольца?
Ответ:
В модуле RF-MOVE Surfaces также можно выбрать окружность в виде набора линий. Простой пример показан на видео.
Часто задаваемые вопросы 004162 | Как создать подвижные нагрузки на поверхности для кругового кольца?
