Вопрос:

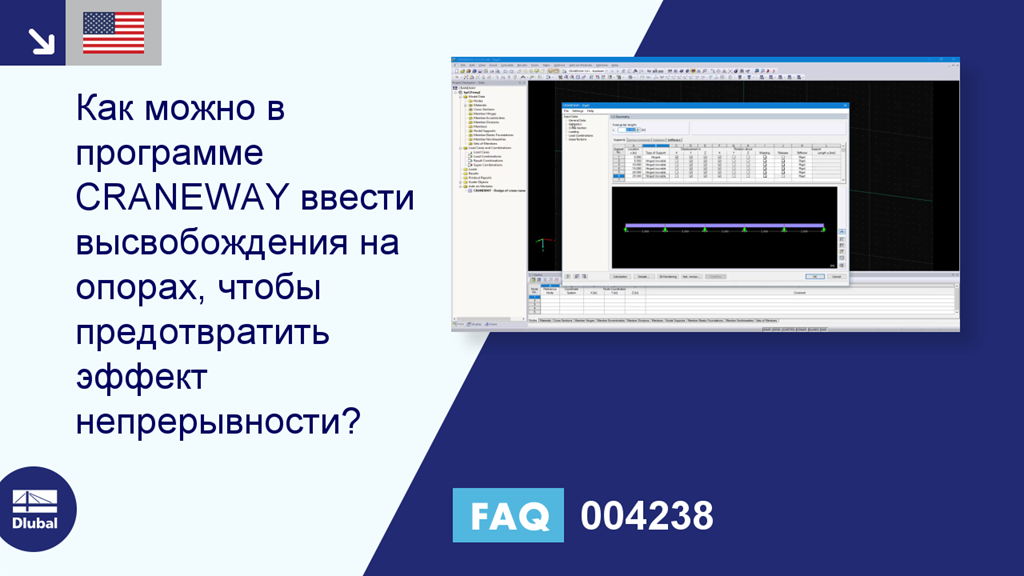

Как можно в программе CRANEWAY ввести высвобождения на опорах, чтобы предотвратить эффект непрерывности?
Ответ:
Для этого установите флажок в столбце J в окне 1.2 Геометрия (см. Рисунок 01).
Затем можно просмотреть определения высвобождений во вкладке «Высвобождения» (см. Рисунок 02).
Если вы хотите изменить высвобождения, то во вкладке «Опора» необходимо задать тип опоры «Пользовательский». Затем можно свободно задать расцепители (см. Рисунок 03).
В диалоговом окне «Querschnittпечать,
Результаты сейсмического расчета можно разделить на две части: требования к стержням и требования к соединениям.
«Сейсмические требования» включают в себя Требуемую прочность на изгиб и Требуемую прочность на сдвиг соединения балка-колонна для рам, устойчивых к моменту. Они перечислены в закладке «Соединение рам, устойчивых к моменту, по стержням». Для усиленных рам Требуемая прочность соединения на растяжение и Требуемая прочность соединения на сжатие указаны во вкладке «Соединение связи по стержням».
Программа отображает выполненные расчётные проверки в таблицах. В подробностях расчёта четко отображаются формулы и ссылки на норматив.
В дополнении Расчёт железобетонных конструкций предоставляет возможность выполнить сейсмический расчёт по AISC 341-16 для стальных стержней.
Для этого в программе имеется пять типов SFRS (сейсмоустойчивые системы).
