Вопрос:

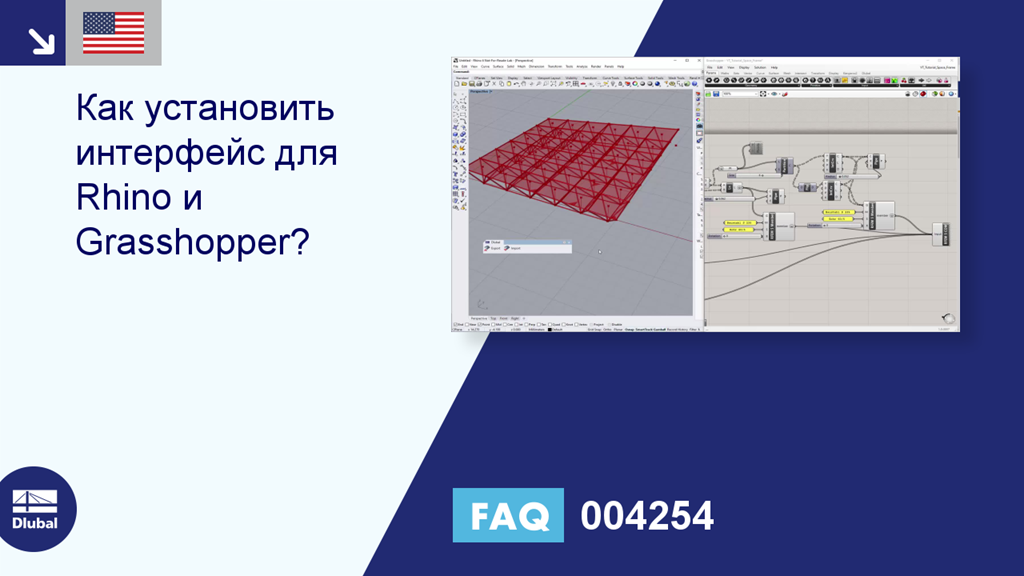

Как я могу установить интерфейс для Rhino и Grasshopper?
Ответ:
Убедитесь, что на вашем компьютере уже установлен Rhino (версия 6.20 или новее). Затем вы можете запустить установку RFEM 5. Для этого нужна как минимум версия 5.21.02. Плагины автоматически сохраняются в одном из следующих каталогов и также устанавливаются.
