Вопрос:
Согласно норме DIN EN 1995‑1‑1/NA, коэффициент растрескивания древесины хвойных пород может быть увеличен на 30% на участках, которые находятся на расстоянии не менее 1,50 м от плоскости волокон древесины. Как это можно применить в модуле RF‑/TIMBER Pro?
Ответ:

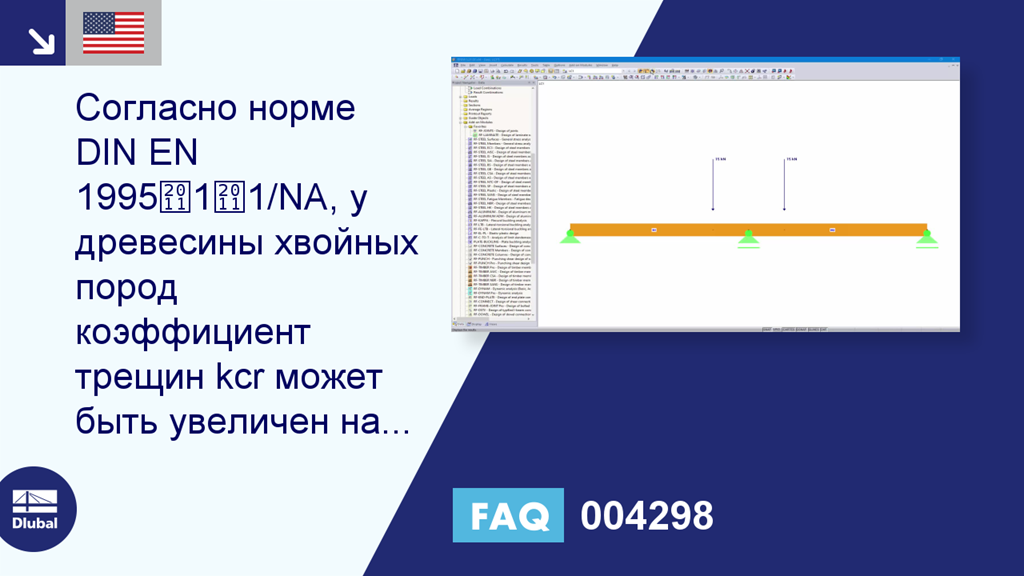

Повышение коэффициента трещин k-cr по-прежнему нужно выполнять вручную, потому что программа не знает, где находится заданная плоскость волокон. Для этого нужно соответствующим образом разделить стержень на расстоянии 1,5 м от плоскости волокон, чтобы все затронутые области можно было спроектировать как отдельный стержень (см. Рисунок 01).
Теперь требуются два расчетных случая (Файл → Новый случай ...). В случае 1 для расчета выбраны стержни в пределах 1,5 м. В случае 2 необходимо выбрать стержни, в которых должны учитываться 30%. В случае 2, значение k-cr затем настраивается вручную в настройках Национального приложения. Таким образом, для C24 получится значение k-cr, равное 0,65, которое вводится, как показано на Рисунке 02. Таким образом, расчет выполняется с повышенным значением k-cr.
