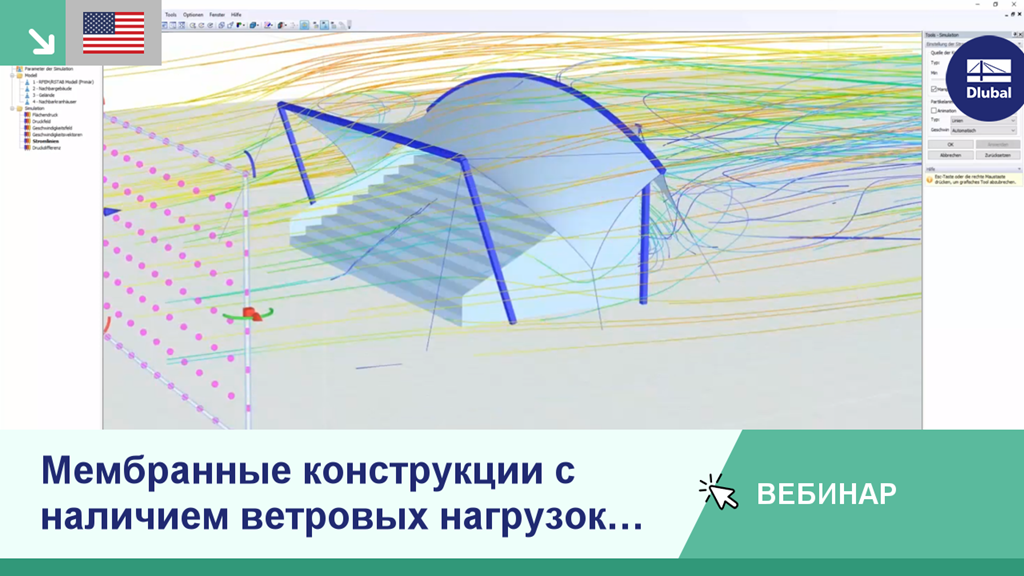

Вебинар | Мембранные конструкции с наличием ветровых нагрузок после проведения CFD моделирования ветровых воздействий

Name: Вебинар | Мембранные конструкции с наличием ветровых нагрузок после проведения CFD моделирования ветровых воздействий
Uploaded: 2020-03-25T00:00:00.000+01:00

Этот записанный 75-минутный вебинар показывает, как ветровые нагрузки могут быть определены в RFEM для мембранных конструкций с помощью CFD моделирования ветра.

Расписание:
00:00 Вступление
04:00 - Моделирование кровли трибуны, включая нагрузку (постоянная нагрузка, снег)
46:40 - Создание ветровой нагрузки на основе CFD
55:00 - Сочетание нагрузки
1:03:20 - Расчет на устойчивость в модуле RF-STABILITY
1:07:20 - Расчет стержня в модуле RF-STEEL EC3
1:10:10 - Учет дополнительных объектов, влияющих на поток ветра
