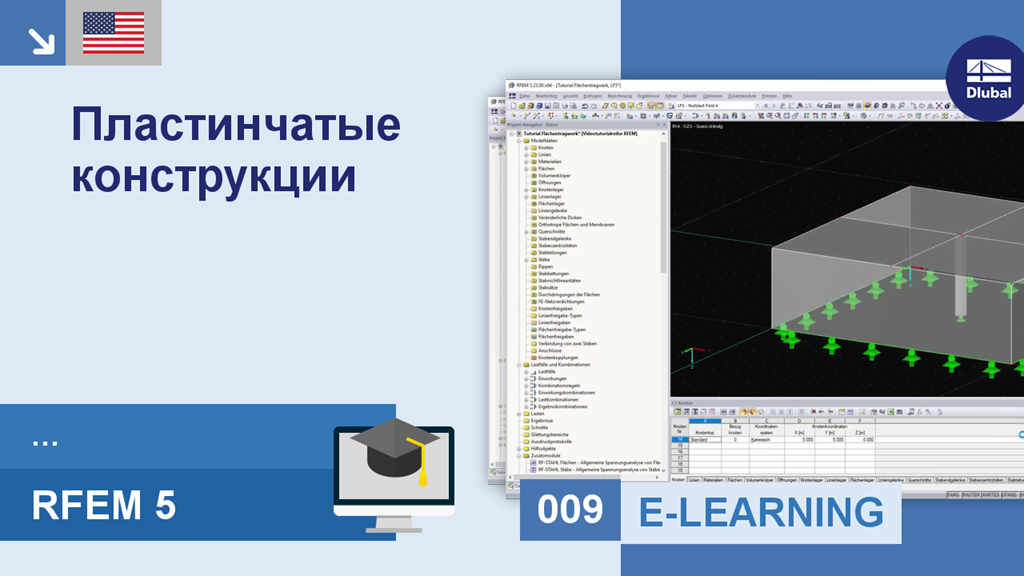

В данном видео показано моделирование конструкции плиты и автоматическое сочетание нагрузок.
Моделирование в программе RFEM 5 | 009 Flächentragwerke
У вас есть какие-нибудь вопросы?
Длина: 00:00:49 min
Общие сведения
Длина: 00:00:00 min
Общие сведения
Длина: 00:00:00 min
Функции продукта
Длина: 00:00:00 min
Длина: 00:00:55 min
Функции продукта
Длина: 00:00:35 min
Длина: 00:00:00 min
Расчёт на усталость по норме EN 1992-1-1 должен быть выполнен для конструктивных элементов, подверженных большому диапазону напряжений и/или многочисленным изменениям нагрузки. В этом случае расчётные проверки бетона и арматуры выполняются отдельно. Существует два альтернативных метода расчёта.
В этой статье мы расскажем вам на примере плиты из сталефибробетона, использование которых влияет на использование различных методов интегрирования и различное количество точек интегрирования.
Когда речь идет о ветровой нагрузке на строительные конструкции по ASCE 7, мы можем найти многочисленные источники, дополняющие нормы проектирования и помогающие инженерам в применении данной боковой нагрузки. При этом инженерам гораздо труднее найти похожие источники для расчетов ветровой нагрузки на конструкции, применяющиеся не в строительстве. В нашей статье описывается пошаговый метод расчета и применения ветровой нагрузки по ASCE 7-22 на примере круглого железобетонного резервуара с купольной кровлей.
![Пролеты на основе рисунка 5.2 из [1]](/ru/webimage/039540/3493372/01_Abmessungen_EN.png?mw=512&hash=3cc425f1463bd5981b358d5889e3109e07ae1233)
Для правильного расчета балки или Т-образной балки в программе RFEM 6 и в дополнительном модуле «Расчет бетона» важно определить «ширину полок» ребристых стержней. В этой статье рассматриваются варианты ввода для двухпролётной балки и расчёт размеров полки по EN 1992-1-1.
У вас есть отдельные сечения для колонн или наклонная геометрия стен и вам нужен для них расчёт на продавливание?
Без проблем. В RFEM 6 можно выполнить расчёт на продавливание не только для прямоугольных и круглых сечений, но для любой формы сечения.
Для анализа спектра реакций моделей зданий можно изобразить коэффициенты чувствительности для горизонтальных направлений по этажам.
Эти ключевые цифры позволяют интерпретировать чувствительность к действию потери устойчивости.
Модальный коэффициент релевантности (MКР) может помочь вам оценить, в какой степени отдельные элементы участвуют в определённой собственной форме. Расчёт основан на относительной энергии упругой деформации каждого отдельного стержня.
МКР можно использовать для различения местных и общих форм колебаний. Если несколько отдельных стержней показывают значительный MRF (например,> 20%), то весьма вероятна потеря устойчивости всей конструкции или части конструкции. С другой стороны, если сумма всех МКР для собственной формы составляет около 100%, можно ожидать появления феномена местной устойчивости (например, потери устойчивости одного стержня).
Кроме того, МКР можно использовать для определения критических нагрузок и расчётных длин потери устойчивости определённых стержней (например, для расчёта на устойчивость). Формы колебаний, для которых конкретный стержень имеет небольшие значения МКР (например, < 20%), в этом контексте можно игнорировать.
МКР изображается по формам колебаний в таблице результатов в разделе Расчёт на устойчивость → Результаты по стержням → Расчётные длины и критические нагрузки.
Вы можете использовать компонент «Разрез пластины» для резки пластин (например, косынок, ребристых пластин и т.д.). Доступны различные методы раскроя:
- Плос-\nкость: Разрез выполняется по ближайшей поверхности к пластине-ориентиру.
- Поверхностей: Обрезаются только пересекающиеся части пластин.
- Ограничительная рамка: Самый внешний размер, состоящий из ширины и высоты, вырезается из плиты в виде прямоугольника.
- Выпуклый пакет: Внешняя оболочка сечения используется для разрезания пластины. Если в угловых узлах сечения имеются закругления, сечение адаптируется к ним.
Где можно для численного расчета в аэродинамической трубе в программе RWIND Simulation задать диаграмму скорости ветра в соответствии с определенной нормой?
Какие продукты вы порекомендуете для расчёта и проектирования железобетонных конструкций?
В таблице объектов, которые должны быть рассчитаны в аддоне Расчёт железобетонных конструкций, узлы продавливания указаны в столбце недействительные/деактивированные, хотя я задал их как узлы продавливания. Как это можно исправить?
Как с помощью ячеек в RFEM 6 или RSTAB 9 создать нагрузку на площадь на стержни?
Как можно использовать графические шаблоны для серийной печати арматуры?
Я использую шаблон для обмена данными с Revit или Rhino/Grasshopper, но получаю сообщение об ошибке.
