Вопрос:

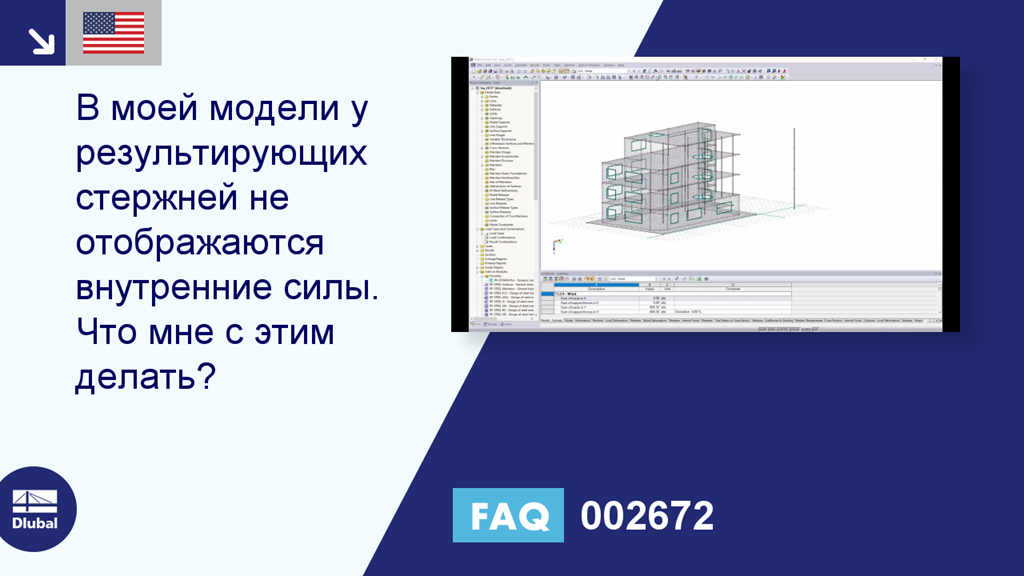

В моей модели у результирующих стержней не отображаются внутренние силы. Что мне с этим делать?
Ответ:
Убедитесь, что в навигаторе «Изобразить» для результирующих стержней активирована опция «Результаты по результирующим стержням». Если она деактивирована, то внутренние силы не отображаются.
