Вопрос:

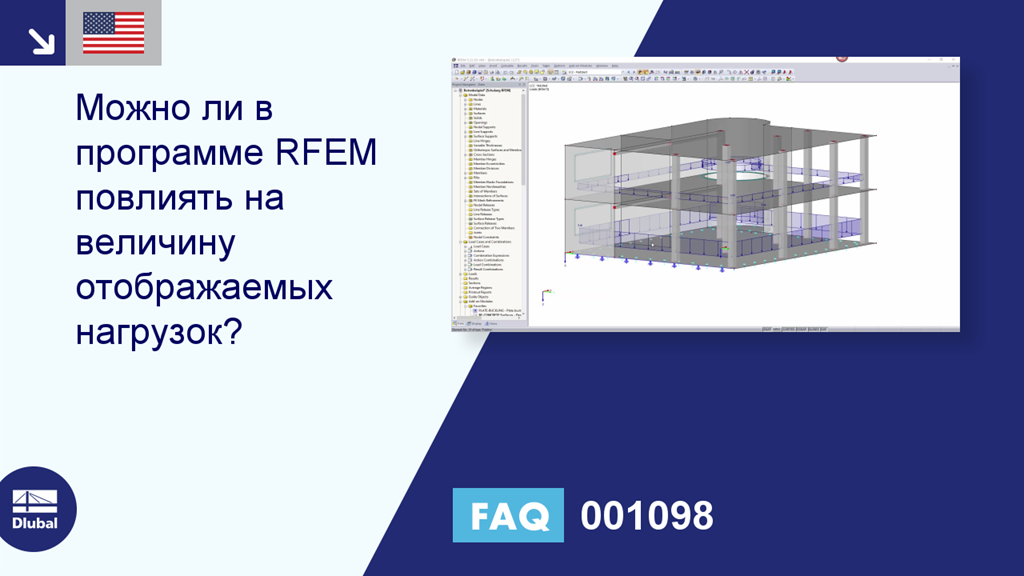

Можно ли в программе RFEM повлиять на величину отображаемых нагрузок?
Ответ:
В RFEM размер значений нагрузок можно настроить в разделе «Параметры изображения». Это диалоговое окно можно открыть, например, в меню «Настройки → Параметры изображения → Изменить» или щелкнуть правой кнопкой мыши по нагрузке, которую требуется изменить.
В категории «Нагрузка» можно задать положение, размер, цвет и т.д. для соответствующего типа нагрузки.
