Вопрос:

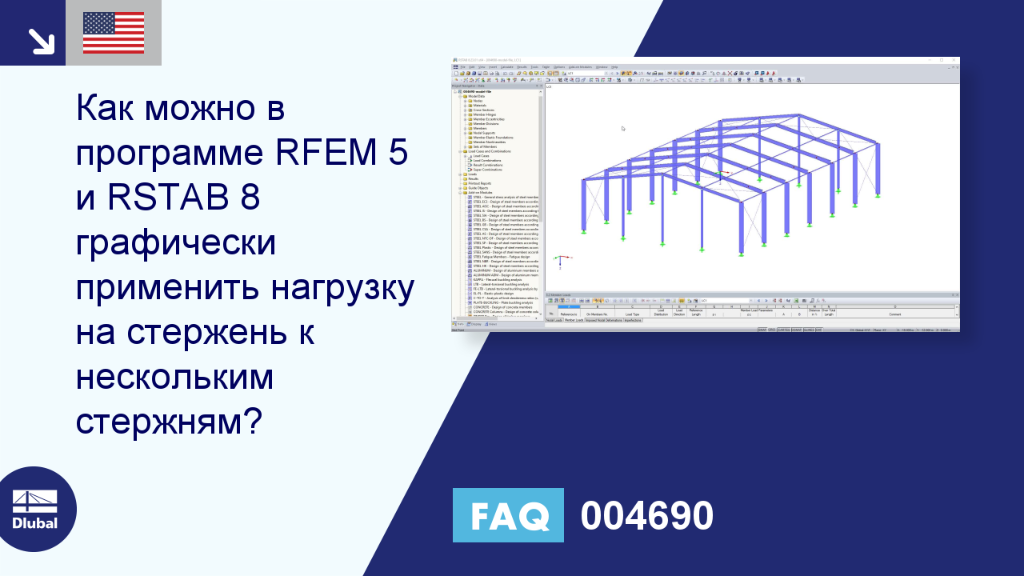

Каким образом можно графически применить нагрузку на стержень сразу к нескольким стержням?
Ответ:
Чтобы применить нагрузку на стержень (например, графически), откройте сначала с помощью меню Вставить → Нагрузки → 3.2 Нагрузки на стержень → Графически или посредством соответствующего значка на панели инструментов диалоговое окно «Новая нагрузка на стержень». Затем задайте параметры нагрузки. После нажатия кнопки «OK», можно будет применить данную нагрузку к требуемому стержню. В качестве альтернативы, можно применить нагрузку на стержень одновременно сразу к нескольким стержням. Для этого достаточно лишь нарисовать над соответствующими стержнями окно, удерживая при том нажатой левую кнопку мыши (Рисунок 01). Если тягнуть окно слева направо, то нагрузка будет применена лишь к тем к стержням, которые полностью находятся в данной области. Наоборот, если тянуть окно справа налево, будет нагрузка применяться ко всем стержням, находящимся в данной области (даже к тем, которые находятся там лишь частично). Эта информация полезна также при работе с видимостями и видами.
Кроме того, стержни, к которым должна применяться нагрузка, можно выбрать также по отдельности, а затем открыть диалоговое окно «Новая нагрузка на стержень». После определения требуемых параметров нагрузки и нажатия кнпки «OK», будет данная нагрузка применятся ко всем заранее выбранным стержням.
В прилагаемом видео потом в Загружении 1 показано, каким образом можно с помощью щелчка по соответсвующих стержнях пооочередно применить к ним требуемую нагрузку. В Загружении 2 нагрузка применяется одновременно ко всем требуемым стержням с помощью окна выбора, рисуемого поверх соответствующих стержней. В Загружении 3, сначала выбераются стержни, которые требуется загрузить. Затем после определения нужных параметров нагрузки, применяется данная нагрузка ко всем ранее выбранным стержням.
