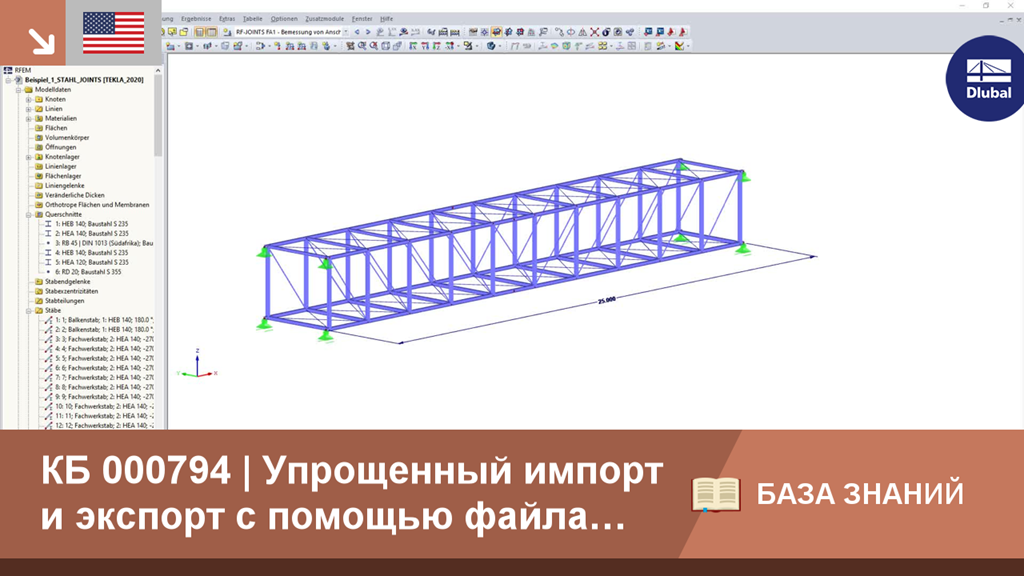

С нарастающим применением технологии BIM, приобретает обмен данными между различными строительными отраслями все большее значение. Поскольку каждое программное обеспечение имеет свои собственные спецификации в отношении описания сечений и материалов, RFEM и RSTAB предлагают таблицу преобразования (файл сопоставления).
Общие сведения
База знаний
Положитесь на программы Dlubal даже в ветреную погоду. Программы RFEM и RSTAB предоставляют специальный интерфейс для экспорта моделей (напр. конструкций, определенных стрежнями и поверхностями) в RWIND 2. Здесь направления ветра, которые необходимо рассчитать для вашего проекта, задаются с помощью соответствующих угловых положений вокруг вертикальной оси модели. Кроме того, на основе надлежащей ветровой нормы определяются также вертикальный профиль ветра и профиль интенсивности турбулентности. Эти спецификации приводят к конкретным загружениям, в зависимости от угла. Для этого полезны параметры жидкости, свойства модели турбулентности и параметры итерации, которые все хранятся в глобальном масштабе. Вы можете расширить эти загружения путем частичного редактирования в среде RWIND 2, используя модели местности или окружающей среды из векторной графики STL.
В качестве альтернативы, можно запустить RWIND 2 также вручную и без применения интерфейса для RFEM или RSTAB. В таком случае, конструкции и окружающую местность можно смоделировать непосредственно в программе с помощью импортированных STL и VTP файлов. Вы можете задать зависящие от высоты ветровые нагрузки и другие механические свойства жидкостей прямо в RWIND 2.
Благодаря своей универсальности, RWIND 2 всегда на вашей стороне, чтобы поддержать вас в ваших индивидуальных проектах.
Работайте над своими моделями с помощью эффективных и точных расчётов в цифровой аэродинамической трубе. RWIND 2 использует численную модель CFD (вычислительная гидродинамика) для моделирования воздушных потоков вокруг объектов. В процессе моделирования затем создаются конкретные ветровые нагрузки для программы RFEM или RSTAB.
RWIND 2 выполняет это моделирование с использованием трехмерной сетки объема. В программе имеется возможность автоматического создания сетки стержней; потому что с помощью нескольких параметров можно в модели легко задать не только густоту ячеек, но и местные уплотнения сетки. Для расчета воздушных потоков и давлений на поверхность модели затем используется численный решатель несжимаемых вихревых течений. Затем полученные результаты экстраполируются на вашу модель. RWIND 2 предназначен для работы с различными численными решателями.
Однако, в настоящее время мы рекомендуем использовать пакет программ OpenFOAM®, которые не только, что дали хорошие результаты в наших тестах, но они также принадлежат к широко используемым инструментам в области CFD моделирования. В настоящее время разрабатываются также альтернативные численные решатели.
Всегда следите за своими результатами. В дополнение к результирующим загружениям в RFEM или RSTAB (см. Ниже), результаты аэродинамического расчета в RWIND 2 представляют проблему воздушного потока в целом:
Эти результаты отображаются и оцениваются в графическом виде прямо в среде RWIND 2. Результаты воздушного потока вокруг геометрии конструкции в общем отображении немного сбивают с толку, но в программе есть для этого решение. Для более наглядного представления результатов, у 'результатов для тел' в плоскости отображаются свободно перемещаемые плоскости разреза. Соответственно, для результата 3D разветвленного направления воздушного потока, программа представляет вам анимированное изображение в виде движущихся линий или частиц в дополнение к статическому отображению. Данная функция позволяет изобразить воздушный поток в качестве динамического воздействия.
Все результаты можно экспортировать в качестве изображений или, в случае анимированных результатов, в качестве видеоролика.
