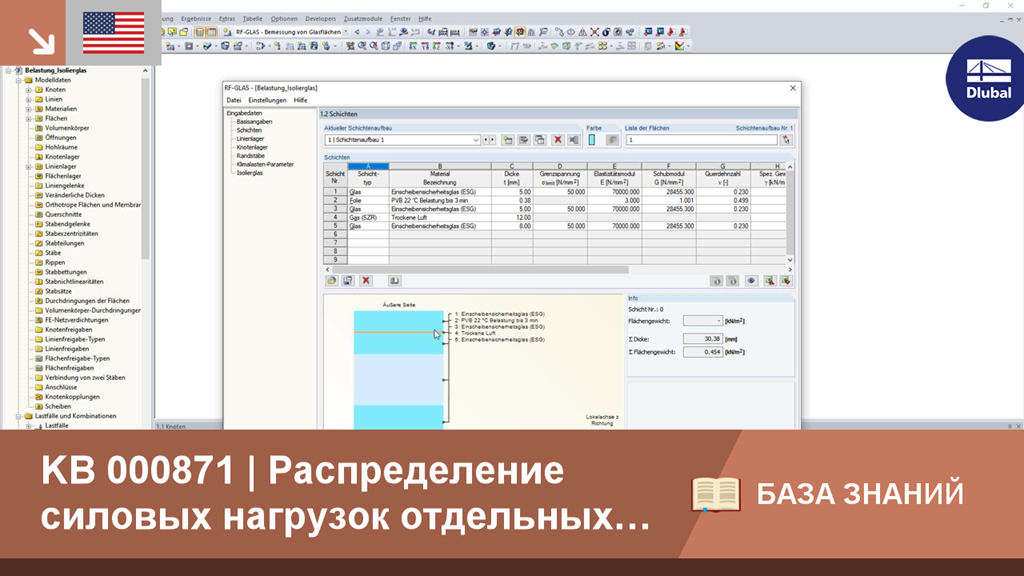

KB 000871 | Распределение силовых нагрузок отдельных загружений на разные слои изоляционного стекла

При моделировании и расчете стеклянных панелей в RF-GLASS у вас есть два различных варианта настройки сетки КЭ.

Для еще более эффективной работы, RF-GLASS позволяет создавать и сохранять различные пользовательские композиции, которые можно позже импортировать или загрузить в другом проекте.

Bei der Glasbemessung im Zusatzmodul RF-GLAS stehen grundsätzlich zwei verschiedene Berechnungsoptionen zur Verfügung: eine 2D- und eine 3D-Berechnung. Grundsätzlicher Unterschied dieser beiden Bemessungsvarianten ist die vom Programm automatisierte Modellierung der Scheiben im temporären Modell. Bei einer 2D-Bemessung werden für die einzelnen Scheiben gängige Flächenelemente (Plattentheorie) generiert, während bei der 3D-Bemessung die einzelnen Scheiben als Volumen abgebildet werden. Je nach gewähltem Schichtaufbau steht die Option zur Wahl oder wird vom Programm bereits automatisch vorgegeben.

Затем выберите в дополнительном модуле (например, с помощью функции Выбрать) все требуемые поверхности, которые необходимо рассчитать. Геометрия стеклянной панели, а также нагрузки импортируются из модели RFEM.

Затем нужно решить, будет ли расчет выполняться без влияния окружающей конструкции (местный расчет) или с учетом этого влияния (общий расчет). При выборе местного расчета, каждая поверхность, выбранная для расчета, отделяется от модели и рассчитывается отдельно.

В общем расчете учитывается вся конструкция, включая заданные стеклянные панели. Все данные о композиции стекла, а также свойства стекла отдельных слоев задаются во входных окнах RF-GLASS. Можно выбрать слои типа стекла, плёнки и газа. Требуемый материал может быть импортирован непосредственно из базы данных, которая содержит большое количество материалов.

Все параметры отдельных слоев, включая их толщину, можно редактировать. Кроме того, в RF-GLASS можно создать несколько композиций, позволяющих проектировать различные типы стекол одновременно.

У изоляционных стекол можно учесть в расчете внешние нагрузки, а также нагрузки от изменений температуры, атмосферного давления и перепадов высот. Модуль рассчитывает данные нагрузки автоматически на основе параметров климатической нагрузки. При выборе местного типа расчета, необходимо задать линейные опоры, узловые опоры и граничные стержни поверхностей в RF-GLASS. Данные опоры и стержни учитываются только в RF-GLASS и не имеют никакого влияния на модель, созданную в RFEM.

После завершения расчета, результаты изображаются в виде четко структурированных окон результатов. Таким образом, можно легко найти максимальное соотношение напряжений. Также изображаются эпюры напряжений по композициям.

Кроме того, RF-GLASS отображает перечень элементов, а для защитного стекла - давление газа. Результаты можно изобразить графически в модели RFEM.

Таблицы исходных данных и результатов RF-GLASS, включая графику, могут быть добавлены в протокол результатов RFEM. Также можно экспортировать все таблицы в MS Excel.

• Расчет однослойного или многослойного стекла, а также газослойного стеклопакета
• расчет искривленного стекла
• Возможность выбрать либо местный расчет без учета влияния окружающей конструкции, либо общий расчет с учетом влияния всей конструкции
• Расчет предельных напряжений по норме DIN 18008:2010-12 или TRLV:2006-08
• Придание нагрузок классам длительности нагрузки
• Обширная база данных материалов, включая все распространенные типы стекла, плёнки и газа, в соответствии со стандартами DIN 18008:2010-12, E DIN EN 13474 и нормативом TRLV:2006-08
• Возможность учета сдвиговых соединений слоев
• Учёт климатических нагрузок
• Расчет по линейному статическому анализу или нелинейный расчет по методу больших деформаций. расчет
• Расчет напряжений и расчет предельных состояний по несущей способности и пригодности к эксплуатации
• Графическое отображение всех результатов в программе RFEM
• Возможность фильтрации результатов и цветовой шкалы в таблицах результатов
• Прямой экспорт данных в программу MS Excel
