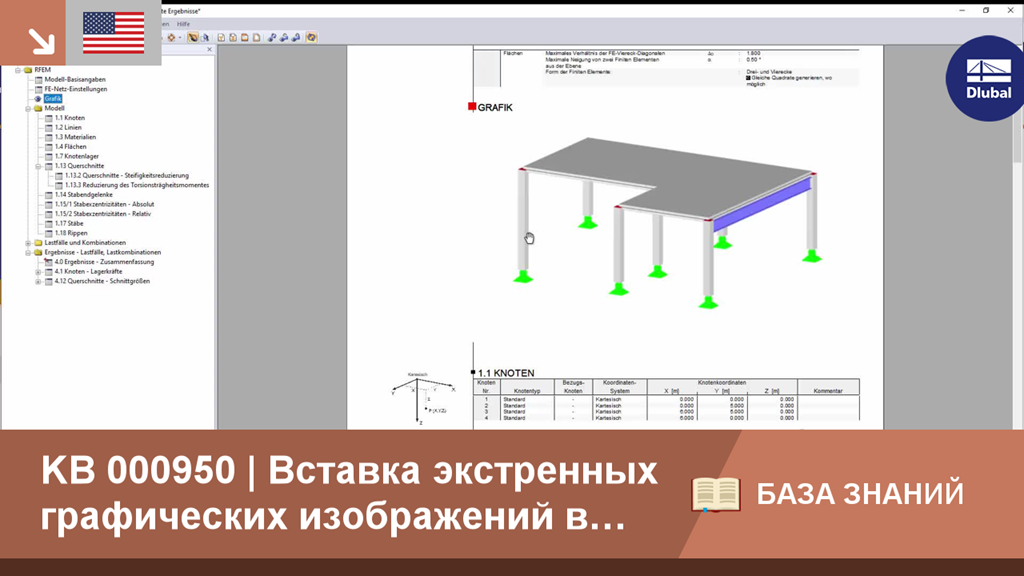

KB 000950 | Вставка экстренных графических изображений в протокол результатов

Für einen Statikausdruck im üblichen DIN A4 Format reichen die Standardeinstellungen für die Grafikqualität mit 1000 x 1000 Pixel völlig aus. Sollen aber Ausdrucke auf größere Blattformate erfolgen, kann in den Optionen des Druckmenüs die Anzahl der Pixel auf maximal 5000 x 5000 erhöht oder ein benutzerdefinierter Wert angegeben werden.

Seit Version X.06 können auch .bmp-Dateiformate aus der Zwischenablage in das Ausdruckprotokoll eingefügt werden. In der Vergangenheit wurde nur das .emf-Format (Windows Metafile) unterstützt. Der Umweg, den Screenshot vorher in ein unterstütztes Programm wie MS Paint einzufügen und von dort weiter in das Protokoll, entfällt.

С помощью аддона Timber Design можно рассчитать деревянные колонны по методу ASD, принятому в 2018 году. С точки зрения безопасности и проектирования конструкций всегда очень важен точный расчёт прочности на сжатие и поправочных коэффициентов для деревянных стержней. В следующей статье будет проверяться максимальная критическая прочность на потерю устойчивости, рассчитанная с помощью аддона Timber Design, с помощью пошаговых аналитических уравнений в соответствии со стандартом NDS 2018, включая поправочные коэффициенты на сжатие, скорректированное расчетное значение сжатия и окончательное расчетное соотношение.

Модели из RFEM и RSTAB можно сохранить в виде трехмерных glTF моделей (форматы *.glb и *.glTF) Просматривайте модели детально прямо в 3D с помощью трёхмерного средства просмотра от Google или Babylon. Возьмите очки виртуальной реальности, например Oculus, и «прогуляйтесь» по конструкции.

Вы можете интегрировать 3D-модели glTF в свои собственные веб-сайты с помощью JavaScript в соответствии с этими инструкциями (как на веб-сайте Dlubal Модели для скачивания).

Благодаря функции «Режим полета» можно в программе RFEM и RSTAB виртуально пролетать по вашим конструкциям. Направлением и скоростью полета можно легко управлять с помощью клавиатуры. Кроме того, каждый ваш полет по конструкции можно сохранить как видеоролик.

• Несжимаемый 3D расчет воздушного потока в пакете программ OpenFOAM^®
• Прямой импорт модели из программы RFEM и RSTAB, включая соседние модели и модели рельефа (файлы 3DS, IFC, STEP)
• Расчет модели с помощью STL или VTP файлов независимо от программы RFEM и RSTAB
• Удобный ввод изменений в модель с помощью функции перетаскивания и других графических инструментов
• Автоматическая коррекция топологии модели с помощью термоусадочных сеток
• Возможность добавления объектов из окружающей среды (здания, местности ...)
• Определение ветровых нагрузок на основе высоты здания согласно нормативным параметрам (скорость, интенсивность турбулентности)
• Модели турбулентности к-эпсилон и к-омега
• Автоматическое создание сетки в соответствии с выбранной высотой детали
• Возможность параллельного расчета с оптимальным использованием производительности многоядерных компьютеров
• Предоставление результатов для моделирования с низким разрешением (до 1 миллиона ячеек) в течении нескольких минут
• Предоставление результатов для моделирования со средним/высоким разрешением (от 1 до 10 миллионов ячеек) в течении нескольких часов
• Графическое отображение результатов на плоскостях сечения и отсечения (скалярные и векторные поля)
• Графическое отображение направлений воздушного потока
• Анимация направлений воздушного потока (возможность создания видео)
• Задание точечных и линейных зондов
• Отображение аэродинамических коэффициентов
• Графическое отображение параметров турбулентности в поле ветра
• Возможность создания сеток с помощью поверхностных слоев для области вблизи поверхности модели
• Возможность учета шероховатых поверхностей модели
• Возможность применения численной модели по методу второго Метод
• Многоязычный пользовательский интерфейс (напр., немецкий, английский, испанский, французский)
• Возможность документации результатов в протоколе результатов RFEM и RSTAB
