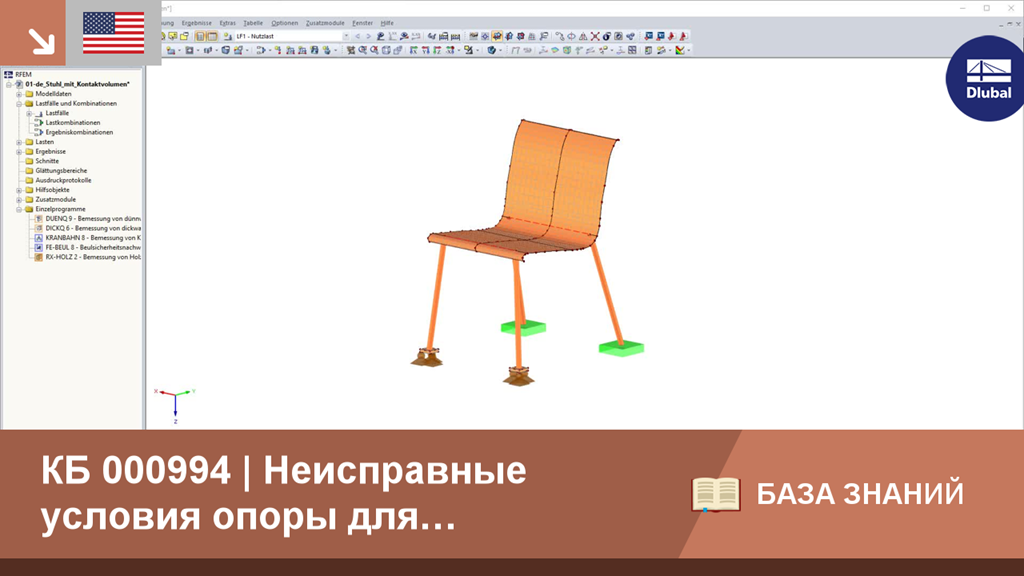

Для реалистичного создания модели поверхности с опорами, вышедшими из работы, программа RFEM 5 предлагает опцию «Выход из работы, если контакт, перпендикулярный поверхности, вышел из работы» в разделе «Контакт параллельно поверхностям» для контактных тел.
База знаний
Общие сведения
Общие сведения
Модель здания рассчитывается в два этапа:
Результаты для колонн и стен из 3D-расчёта и результаты для плит перекрытий из 2D-расчёта после вычисления объединяются в одной модели. Это означает, что нет необходимости переключаться между 3D-моделью и отдельными 2D-моделями плит. Пользователь работает только с одной моделью, что позволяет сэкономить время и избежать возможных ошибок при ручном обмене данными между 3D-моделью и отдельными 2D-моделями перекрытий.
Вертикальные поверхности в модели можно разделить на диафрагмы жёсткости и перемычки с отверстиями. Программа автоматически создает внутренние результирующие стержни из этих объектов стены, которые затем можно применить в соответствии с требуемым нормативом в Расчёт железобетонных конструкций.
Для элементов в моделях зданий доступно несколько инструментов моделирования:
Эта функция позволяет задать элементы на нулевой плоскости (например, фоновый слой) с соответствующим созданием нескольких элементов в пространстве.
Вы можете импортировать файлы STEP в RFEM 6. Данные напрямую преобразуются в собственные данные модели RFEM.
Формат STEP - это стандартный интерфейс, инициированный ISO (ISO 10303). В описании геометрии могут быть интегрированы все формы, относящиеся к RFEM (модели из линий, поверхностей и тел), которые могут быть интегрированы с помощью моделей данных CAD.
Примечание: Данный формат не следет путать с интерфейсами DSTV, которые также используют расширение *.stp.
С помощью типа этажа « Только передача нагрузки » можно создавать перекрытия без эффекта Учитывать жёсткость в плоскости и вне плоскости. Этот тип элемента собирает нагрузки на перекрытие и передаёт их на опорные элементы 3D-модели. Таким образом, вы можете моделировать второстепенные компоненты, такие как решётки и подобные элементы распределения нагрузки, можно моделировать в 3D-модели без каких-либо дополнительных эффектов.
