Дополнительные нагрузки на фундамент в RFEM 6 позволяют точно смоделировать реалистичные сценарии нагружения фундаментов. При вводе нагрузок на фундамент можно выбрать различные типы нагрузок, которые можно применить для различных ситуаций нагружения.
Кроме возможности ручного ввода грунтовой толщи и грунтовых вод в качестве дополнительных нагрузок на фундамент, RFEM 6 предлагает опцию автоматических настроек.

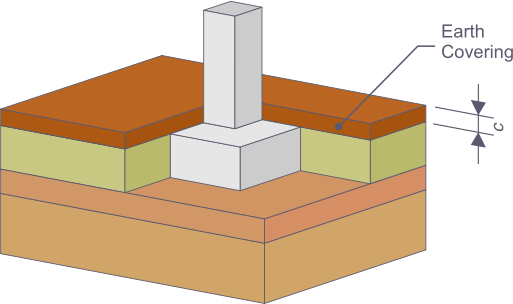

Грунтовая толща
Этот тип нагрузки представляет собой равномерную засыпку фундамента пользовательским материалом, таким как гравий или песок.
Тип грунта и толщина грунтового покрытия вводятся в настройках фундамента во вкладке «Свойства грунта». Затем эти значения включаются прямо в расчет грунтового покрытия.
При выборе типа нагрузки «грунтовая толща» в качестве новой дополнительной нагрузки на фундамент, учитываются как вес грунта, так и толщина грунтового покрытия. Все, что вам нужно сделать, это присвоить грунтовое покрытие одному или нескольким фундаментам и загружению. Эта функция использует информацию о положении, форме и площади сечения колонны на фундаменте и учитывает ее при расчете грунтовой толщи.
Пошаговые инструкции для ручного ввода
- Редактирование фундамента : Откройте диалоговое окно «редактировать фундамент» и выберите вкладку «свойства грунта».
- Создание материала : Затем во вкладке «свойства грунта» выберите из библиотеки материалов из типа материала «грунт» новый материал «слой грунта на фундаментной плите». При необходимости, плотность можно откорректировать вручную.
- Задание толщины : Введите толщину грунтовой толщи c. Используйте визуализацию в окне для непосредственной проверки ввода.
- Создание дополнительной нагрузки на фундамент : Дополнительные нагрузки на фундамент можно задать в навигаторе «данные» в разделе «нагрузки», а затем в верхней части панели команд или в таблице в разделе «нагрузки» требуемое загружение.
- Определение типа нагрузки : В диалоговом окне «редактировать дополнительную нагрузку на фундамент» задайте тип нагрузки «грунтовое покрытие».
- Присвоение грунтового покрытия : Присвойте дополнительную нагрузку на фундамент соответствующему загружению и требуемым фундаментам.

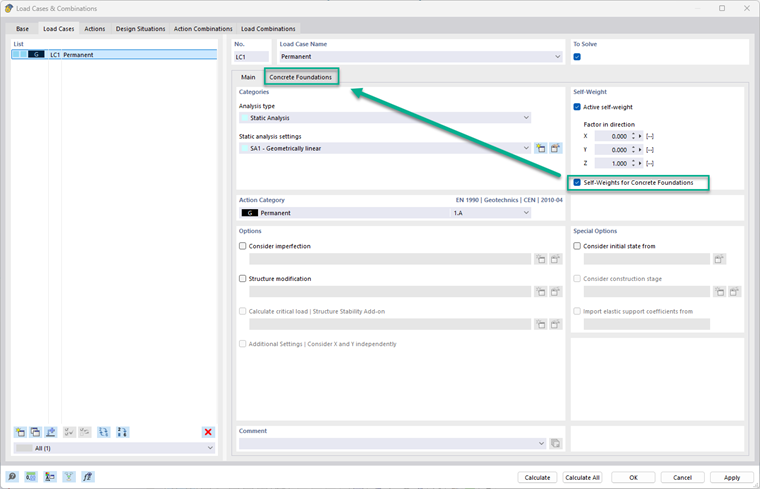

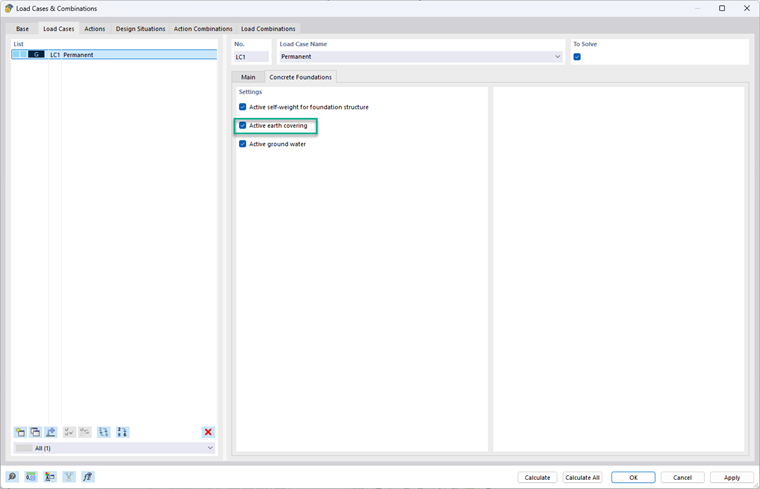

Помимо ручного ввода нагрузки грунтового покрытия, RFEM 6 предлагает возможность автоматического учета этой нагрузки. Для этого установите флажок «собственный вес фундаментов» во вкладке «загружения» в диалоговом окне «загружения и сочетания» для требуемого загружения в разделе «собственный вес».
Появится новая вкладка, в которой можно активировать грунтовое покрытие. Нагрузка от грунтовой толщи рассчитывается и интегрируется в нагружение автоматически, на основе параметров грунта, заданных в фундаменте (например, тип грунта или толщина грунтового покрытия).

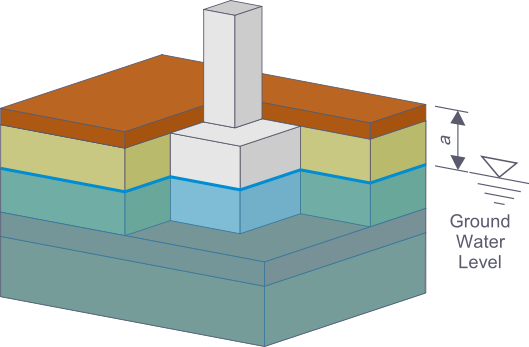

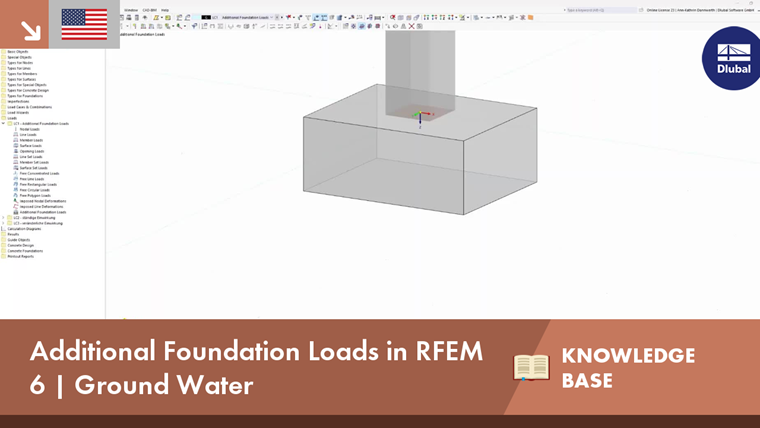

Грунтовые воды
Этот тип нагрузки учитывает давление грунтовых вод как дополнительную нагрузку на фундамент. Это особенно важно для фундаментов, лежащих ниже уровня грунтовых вод, поскольку фундамент подвергается эффекту подъема. Давление грунтовых вод применяется в качестве восходящей распределённой нагрузки на поверхность под фундаментом, что позволяет реалистично моделировать подъемные силы и нагрузки, связанные с грунтом.
Чтобы задать уровень грунтовых вод, необходимо активировать функцию «грунтовые воды» во вкладке «свойства грунта» и указать высоту уровня грунтовых вод относительно верхней стороны фундаментной плиты. Эти значения потом включаются в расчёт нагрузок.
Пошаговые инструкции для ручного ввода
- Редактирование фундамента: Откройте диалоговое окно «редактировать фундамент» и выберите вкладку «свойства грунта».
- Активация грунтовых вод: Активируйте опцию «грунтовые воды», установив соответствующий флажок.
- Установление уровня грунтовых вод: Задайте высоту уровня грунтовых вод dGWL относительно верхнего края фундаментной плиты.
- Создание дополнительной нагрузки на фундамент: Дополнительные нагрузки на фундамент можно задать в навигаторе «данные» в разделе «нагрузки», а затем ввести требуемое загружение в верхней части панели команд, или в таблице в разделе «нагрузки».
- Ввод типа нагрузки: В диалоговом окне «редактировать дополнительную нагрузку на фундамент» задайте тип нагрузки «грунтовые воды».
- Присвоение фундаментам: Присвойте новую нагрузку одному или нескольким фундаментам и загружению.

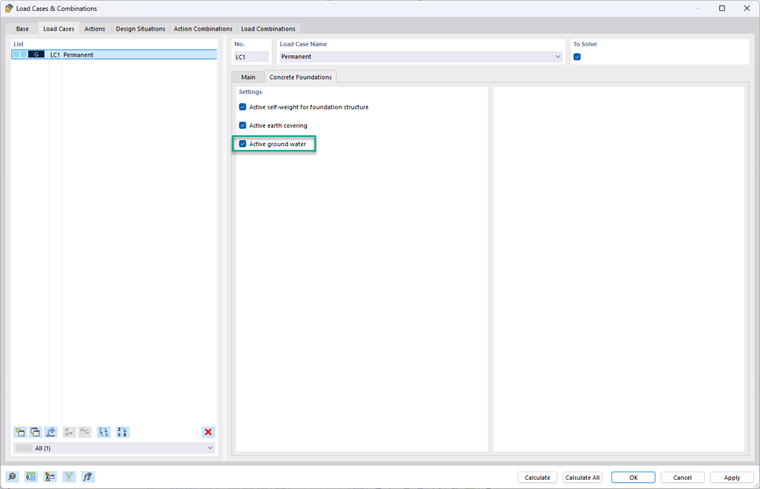

Вы также можете использовать автоматический вариант учета давления грунтовых вод. Для этого установите флажок «собственный вес фундаментов» во вкладке «загружения» в диалоговом окне «загружения и сочетания».
Появится новая вкладка, где можно активировать грунтовые воды. Давление грунтовых вод применяется автоматически в качестве нагрузки ниже фундамента с учетом подъема; оно основано на высоте уровня грунтовых вод, заданной в фундаменте.

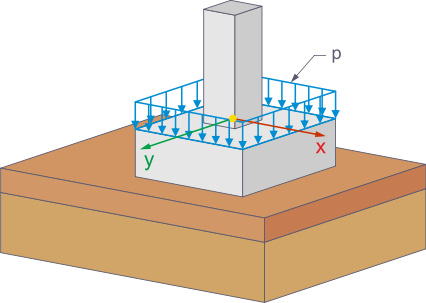

Нагрузка на поверхность
Этот тип нагрузки позволяет вручную задать поверхностную нагрузку на фундамент. Данная функция особенно полезна у внутренних фундаментов колонн, которые нагружены по всей поверхности, кроме поверхности для колонны.
Пошаговые инструкции
- Создание дополнительной нагрузки на фундамент: Дополнительные нагрузки на фундамент можно задать в навигаторе «данные» в разделе «нагрузки», а затем ввести требуемое загружение в верхней части панели команд, или в таблице в разделе «нагрузки».
- Выбор типа нагрузки: В диалоговом окне «дополнительная нагрузка на фундамент» выберите тип нагрузки «нагрузка на поверхность».
- Определение величины нагрузки: Требуемое значение нагрузки на поверхность задайте в диалоговом окне «дополнительная нагрузка на фундамент».
- Присвоение нагрузки на поверхность: Присвойте дополнительную нагрузку на фундамент соответствующему загружению и требуемым фундаментам.

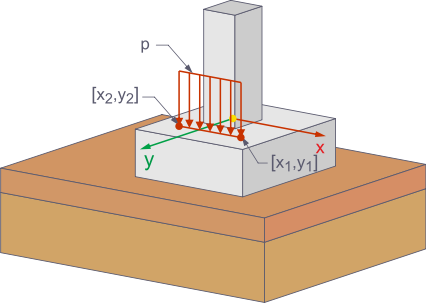

Нагрузка, приложенная по линии
Тип «нагрузка по линии» используется, когда нагрузка действует на фундамент вдоль линии, например, у узких стеллажей. Данный тип нагружения обеспечивает реалистичное отображение продольных нагрузок, которые вызывают специфичные напряжения в фундаменте.
Пошаговые инструкции
- Создание дополнительной нагрузки на фундамент: Дополнительные нагрузки на фундамент можно задать в навигаторе «данные» в разделе «нагрузки», а затем ввести требуемое загружение в верхней части панели команд, или в таблице в разделе «нагрузки».
- Выбор типа нагрузки: В диалоговом окне «дополнительная нагрузка на фундамент» выберите тип нагрузки «нагрузка по линии».
- Определение величины нагрузки: Введите требуемое значение нагрузки на линию p.
- Ввод координат линии: Введите координаты (x1, y1) и (x2, y2), между которыми должна действовать нагрузка на линию.
- Присвоение: Присвойте нагрузку по линии соответствующему загружению и требуемым фундаментам.

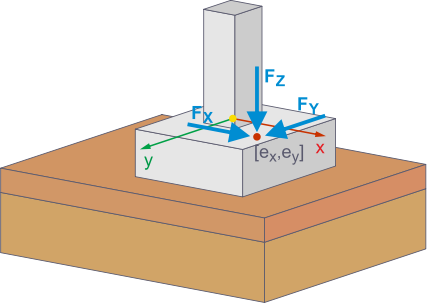

Сосредоточенная нагрузка
Тип «сосредоточенная нагрузка» идеально подходит для моделирования сосредоточенных нагрузок, которые нагружают фундамент локально. Такие нагрузки часто возникают у частично крытых фундаментов, когда фундамент неравномерно нагружен от плиты или форма загруженной поверхности не включена в типы нагрузок, описанные выше.
Пошаговые инструкции
- Создание дополнительной нагрузки на фундамент: Дополнительные нагрузки на фундамент можно задать в навигаторе «данные» в разделе «нагрузки», а затем ввести требуемое загружение в верхней части панели команд, или в таблице в разделе «нагрузки».
- Выбор типа нагрузки: В диалоговом окне «дополнительная нагрузка на фундамент» задайте тип нагрузки «сосредоточенная нагрузка».
- Ввод составляющих сил: Введите значение компонентов нагрузки Fx, Fy и Fz.
- Определение эксцентриситетов: Укажите эксцентриситеты ex и ey для определения точного положения сосредоточенной нагрузки на фундамент.
- Присвоение: Присвойте сосредоточенную нагрузку соответствующему загружению и требуемым фундаментам.
