Типы выхода из работы конструкций, такие как потеря продольной устойчивости, при продольном изгибе с кручением, местная потеря продольной устойчивости, потеря устойчивости при сдвиге и устойчивости оболочки, отличаются по первопричинам, характеристикам и конструктивным элементам, на которые они влияют. Глубокое понимание и идентификация данных факторов устойчивости имеют решающее значение для проведения точного расчёта и проектирования надёжных конструкций. Наша статья поможет вам в этом, предлагая подробное объяснение каждого типа выхода из работы, включая его характеристики, основные причины и ключевые особенности. Наконец, в статью включена сравнительная таблица для обобщения различий между типами выходов из работы, что облегчит их идентификацию и разграничение.
Изучая статью не забывайте, что все данные формы выхода из работы можно рассчитать с помощью аддона Устойчивость конструкции от Dlubal. Используя этот инструмент, вы получаете уникальную возможность решить задачи, связанные с данными типами потери устойчивости, с помощью расширенного расчёта по методу конечных элементов (МКЭ). Каждый представленный тип выхода из работы будет сопровожден примером, позволяющим более подробно ознакомиться с данной темой. Кроме того, Dlubal предоставляет множество полезных ресурсов, таких как статьи из базы знаний, часто задаваемые вопросы, вебинары и многое другое.

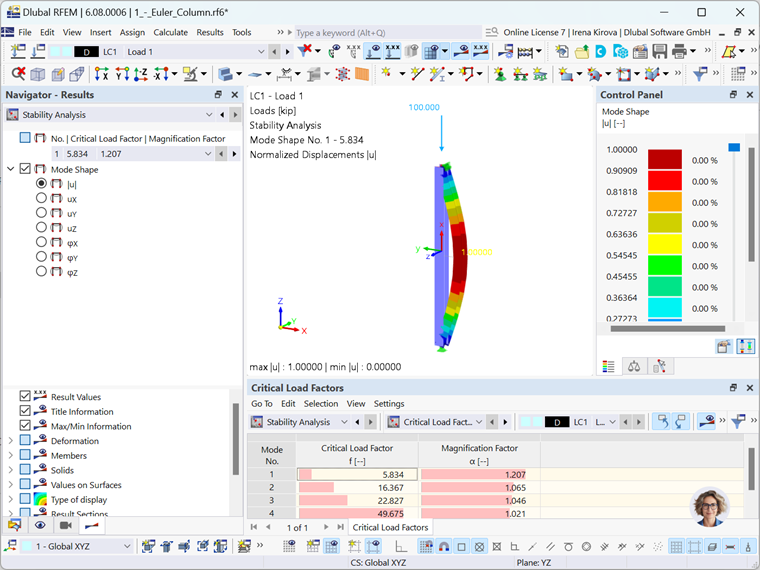

Потеря устойчивости при изгибе
Потеря устойчивости при изгибе - это форма общей потери устойчивости, которая возникает в элементе конструкции, подверженном осевому сжатию, и приводит к изгибу или «выпучиванию» стержня из-за сжимающей силы. Это явление возникает при превышении критической нагрузки, при превышении которой стержень теряет устойчивость при сжатии. Потеря устойчивости чаще всего встречается у тонких колонн или стержней с высоким отношением длины к радиусу инерции. Обычно такие свойства определяются формулой Эйлера для упругих материалов, но могут включать в себя как упругую, так и неупругую потерю продольной устойчивости, в зависимости от свойств материала и геометрии стержня.

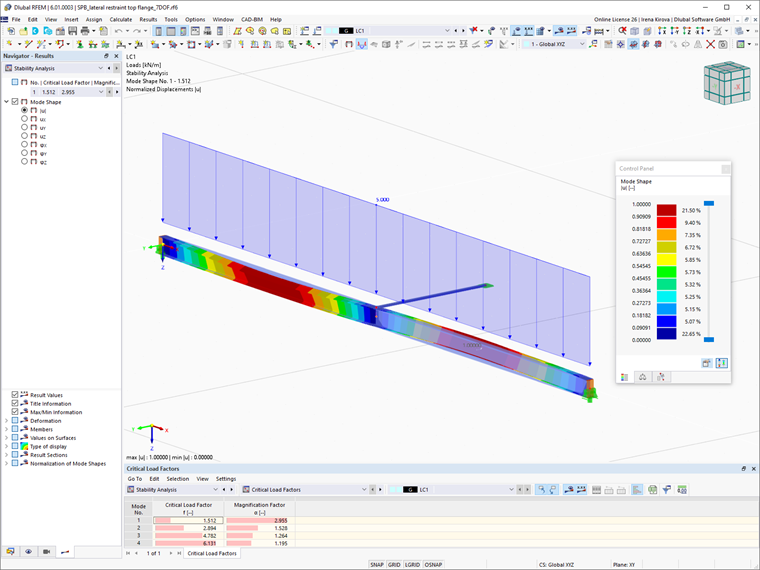

Потеря устойчивости плоской формы изгиба
Потеря устойчивости плоской формы изгиба - это потеря устойчивости, возникающая в балках, подверженных изгибу, которая приводит как к боковому смещению, так и к кручению. Основной причиной этого явления является сжатие в верхней полке в сочетании с недостаточным боковым опиранием. Чаще всего это встречается у изгибаемых стержней, таких как балки и прогоны, у которых значительную роль играет напряжение, вызванное моментом. Возникновение потери устойчивости плоской формы изгиба зависит от таких факторов, как свободная длина, форма сечения и градиент момента. Как правило, для расчета данной потери устойчивости используется упругий критический момент.

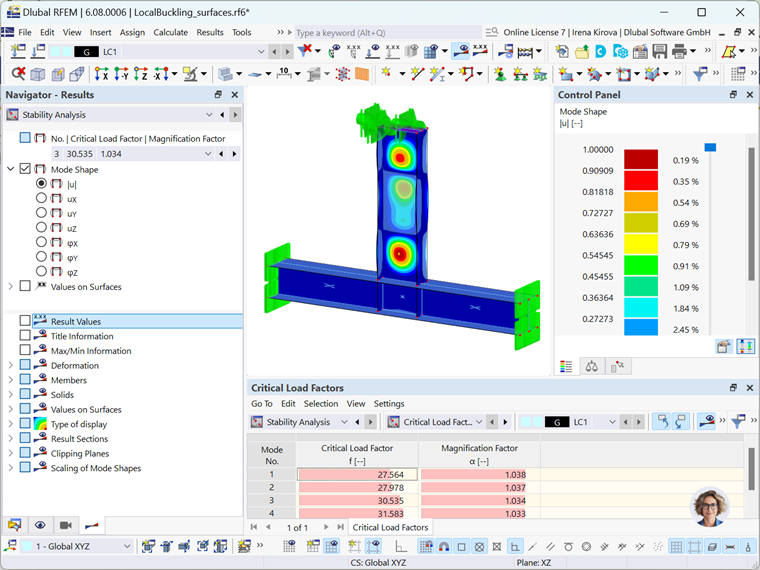

Местная потеря продольной устойчивости
Местная потеря продольной устойчивости связана с выходом из работы отдельных плоских элементов (например, полки, стенки) в сечении, не вызывая общей потери устойчивости всего стержня. Основной причиной местной потери продольной устойчивости является локализованное сжимающее напряжение, которое превышает критическое напряжение потери устойчивости пластинчатого элемента. Этот тип потери устойчивости преобладает в тонкостенных сечениях, таких как двутавры, балки коробчатого сечения и холодногнутые стальные стержни. Это важно учитывать, так как это влияет на прочность и жесткость стержней, что приводит к потенциальному снижению несущей способности.

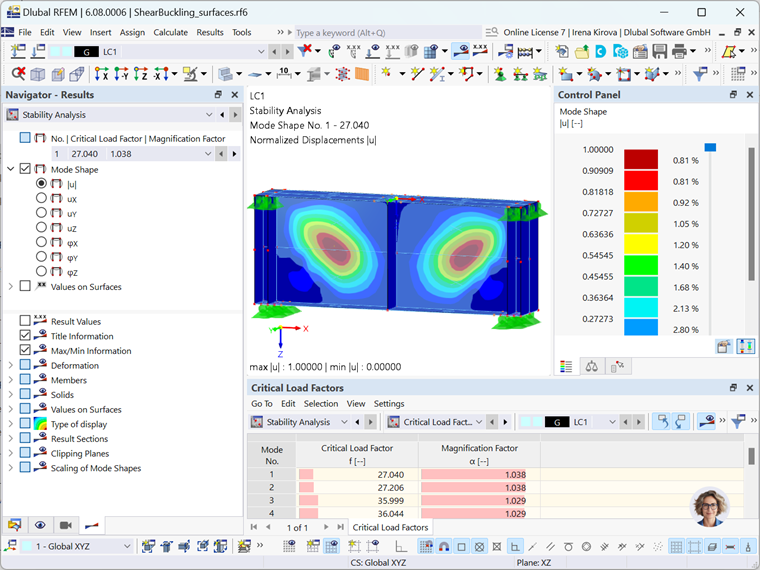

Потеря устойчивости при сдвиге
Потеря устойчивости при сдвиге - это тип потери устойчивости конструкции, который возникает в стержне, подверженном действию сжимающих сил, что приводит к деформации материала или к боковому выпучиванию. Потеря устойчивости при сдвиге происходит, когда приложенная сдвигающая сила превышает критический предел, что вызывает боковую деформацию или деформацию вне плоскости. Это особенно вероятно, когда стержень тонкий и не имеет соответствующей боковой опоры, чтобы противостоять поперечной силе. Поэтому в таких элементах, как пластины, стенки двутавровых балок или другие тонкие конструкции, подверженные касательным напряжениям, часто возникает потеря устойчивости при сдвиге. Критическим параметром, определяющим потерю устойчивости при сдвиге, является напряжение потери устойчивости при сдвиге, на которое влияют такие факторы, как толщина элемента, соотношение сторон, граничные условия и свойства материала.

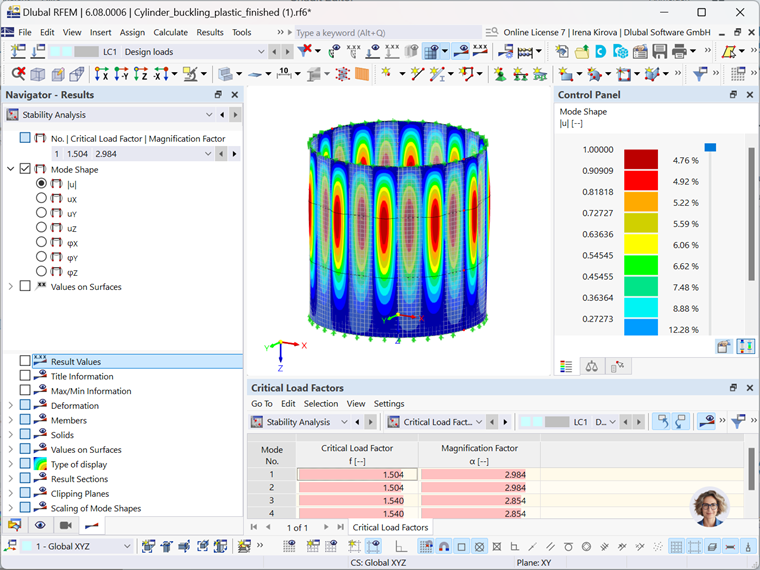

Потеря устойчивости оболочек
Потеря устойчивости оболочки - это потеря устойчивости тонких криволинейных конструкций (оболочек), таких как цилиндрические, сферические или конические формы (например, резервуары, силосы, трубопроводы), под действием сжимающих или боковых нагрузок. Это происходит, когда данные нагрузки вызывают деформацию оболочки, уменьшая ее способность нести дальнейшую нагрузку, что может привести к значительным деформациям или даже к разрушению. Основной причиной потери устойчивости оболочки является неравномерное распределение напряжений, которое обычно возникает в результате действия нормальных сил, касательных напряжений или внешнего давления.
Сравнительная таблица
Теперь, когда был определен каждый тип выхода из работы и выявлены его характеристики, основные различия между этими типами представлены в таблице 1. В данной таблице представлен краткий обзор каждой формы потери устойчивости, с указанием основного элемента конструкции, основных условий нагружения, которые приводят к выходу из работы, а также результирующей деформации и критического коэффициента, определяющего данную форму.
| Тип выхода из работы | Главный элемент конструкции | Основная нагрузка | Форма деформации | Критический коэффициент |
|---|---|---|---|---|
| Потеря устойчивости при изгибе | Колонны/стержни | Осевое сжатие | Боковой прогиб | Коэффициент гибкости |
| Потеря устойчивости плоской формы изгиба | Балки | Изгибающие моменты | Боковое смещение + кручение | Свободная длина |
| Потеря устойчивости при сдвиге | Плиты | Поперечные силы | Диагональная потеря продольной устойчивости/сморщивание | Толщина плиты |
| Местная потеря продольной устойчивости | Элементы плиты (например, полки) | Местные сжимающие напряжения | Деформация вне плоскости | Гибкость плиты |
| Устойчивость оболочки | Криволинейные конструкции/оболочки | Осевые, давление или сдвиг | Сложные формы потери устойчивости | Несовершенства, кривизна |
Заключительные слова
При расчете конструкций может возникнуть несколько распространенных факторов потери устойчивости, особенно если они не учтены должным образом в расчете. В нашей статье представлен обзор пяти таких факторов: потеря продольной устойчивости, потеря устойчивости плоской формы изгиба, местная потеря устойчивости, потеря устойчивости при сдвиге и устойчивость оболочки. Представленная информация направлена на то, чтобы помочь вам понять их первопричины, свойства и элементы конструкции, которые им подвержены. Эти знания позволят вам выявлять и различать задачи устойчивости, обеспечивая прочную основу для их учета в ваших расчётах и проектирования устойчивых и надёжных конструкций.
