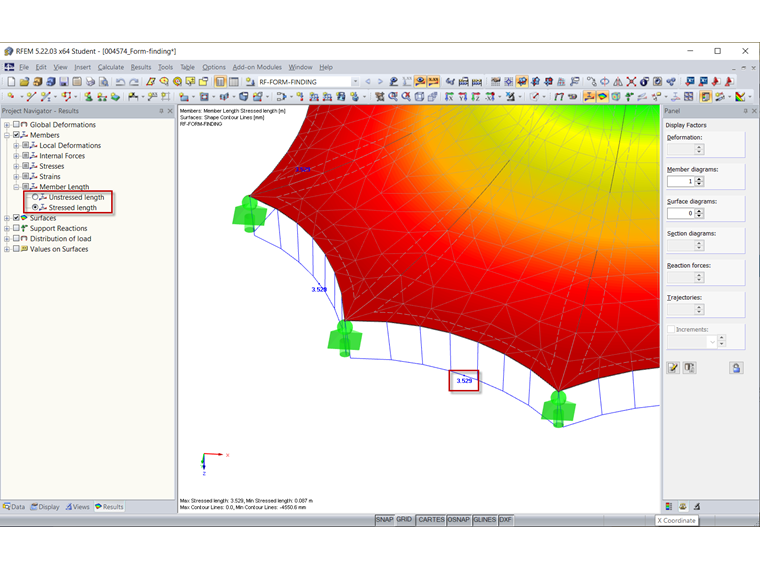

Эта информация доступна в навигаторе результатов для стержней (см. Рисунок 01). Длины стержней отображаются с учетом напряженной конструктивной системы и ненапряженной системы. «Напряженная длина» получается из поиска формы с учетом предварительных напряжений.
Пересчет на «напряженную длину» можно выполнить вручную по закону Гука:
${\mathrm l}_{\mathrm{unloaded}}\;=\;{\mathrm l}_{\mathrm{loaded}}\;-\;\mathrm{Δl}\\\\\mathrm\sigma\;=\;\mathrm E\;\cdot\;\mathrm\varepsilon\\\frac{\mathrm F}{\mathrm A}\;=\;\mathrm E\;\cdot\;\frac{\mathrm{Δl}}{\mathrm l}\\\mathrm{Δl}\;=\;\frac{\mathrm F\;\cdot\;\mathrm l}{\mathrm E\;\cdot\;\mathrm A}\\\\{\mathrm l}_{\mathrm{unloaded}}\;=\;{\mathrm l}_{\mathrm{loaded}}\;-\;\frac{\mathrm F\;\cdot\;{\mathrm l}_{\mathrm{loaded}}}{\mathrm E\;\cdot\;\mathrm A}\;=\;{\mathrm l}_{\mathrm{loaded}}\;\cdot\;\left(1-\;\frac{\mathrm F\;}{\mathrm E\;\cdot\;\mathrm A}\right)$
