Быстрая оптимизация всех сечений

Можно ли с помощью внутренних сил быстро оптимизировать все сечения в моей модели?


Ответ:

К сожалению, оптимизировать элементы на основе исключительно внутренних сил нельзя, потому что: Достаточность или недостаточность сечения можно определить только с помощью расчета по соответствующей норме (посредством дополнительных модулей).

У расчета сечения и/или расчета на устойчивость и/или расчета ПС 2г могут потребоваться дополнительные модификации сечения. Кроме того, при любом изменении сечения изменится также жесткость всей конструкции, поскольку это влияет на смежные компоненты (в случае статически неопределенных систем). Из всего вышеприведенного так вытекает, что программа ни в коем случае не способна провести полностью автоматическую оптимизацию.

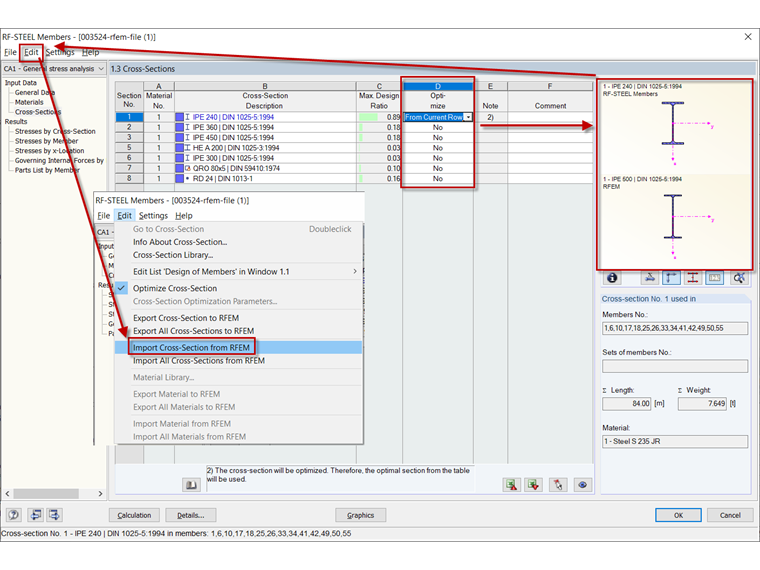

В программе просто невозможно задать, чтобы сечение элемента было изменено так, чтобы смежные компоненты конструкции не перенапрягались, или чтобы была найдена полностью оптимизированная конструкция. Потому оптимизировать можно всегда только тот компонент, который в данный момент подлежит расчету. Для этого, см. Онлайн-руководство RF-STEEL EC3 (в котором показан расчет стержня).

У компонентов поверхности можно автоматически оптимизировать только их толщину.


Автор

Г-н Баумгертель осуществляет техническую поддержку пользователей Dlubal Software.



;
