Ответ:
Деформации стержней можно считать, например, с помощью функции "GetMemberDeformations()". Однако эта функция ожидает указание номера, типа метода подсчета стержней (номер стержня/номер в списке) и то, какую систему координат следует использовать. Пользователь так может выбрать, будет ли использоваться местная система координат, система главных осей или общая система координат:
Sub test_results_member_axis()
Dim iApp As RFEM5.ApplicationSet iApp = GetObject(, "RFEM5.Application")
iApp.LockLicense
Dim iMod As RFEM5.IModel3Set iMod = iApp.GetActiveModel
On Error GoTo e
'get interface for calculationDim iCalc As RFEM5.ICalculation2Set iCalc = iMod.GetCalculation
'get interface for resultsDim iRes As RFEM5.IResults2Set iRes = iCalc.GetResultsInFeNodes(LoadCaseType, 1)
'get deformations in local coordinate systemDim memDefs_L() As RFEM5.MemberDeformationsmemDefs_L = iRes.GetMemberDeformations(1, AtNo, LocalMemberAxes)
'get deformations in global coordinate systemDim memDefs_G() As RFEM5.MemberDeformationsmemDefs_G = iRes.GetMemberDeformations(1, AtNo, GlobalAxes)
'get deformations in principal coordinate systemDim memDefs_P() As RFEM5.MemberDeformationsmemDefs_P = iRes.GetMemberDeformations(1, AtNo, LocalPrincipalAxes)
e:
If Err.Number <> 0 Then MsgBox Err.description, vbCritical, Err.Source
iMod.GetApplication.UnlockLicenseSet iMod = Nothing
End Sub

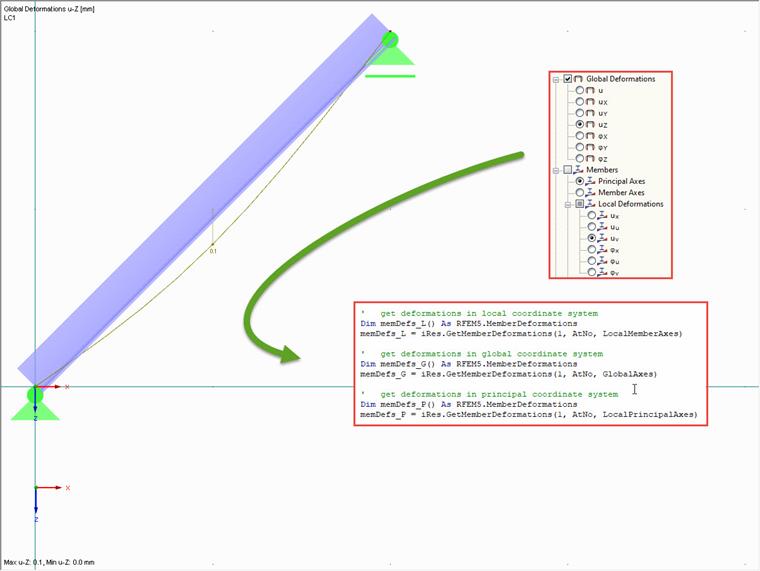

Эта небольшая программа способна считать местные деформации (memDefs_L) в осях стержня и главных осях (memDefs_P), а также общие деформации в осях стержня (memDefs_G).
