Erstellen eines Stabendgelenkes mit Diagramm mithilfe der COM-Schnittstelle

Wie kann man mithilfe der COM-Schnittstelle ein Stabendgelenk mit "Diagramm" anlegen?


Ответ:

Um ein nicht lineares Element wie ein Stabendgelenk mit Diagramm oder Ausfall anlegen zu können, muss zunächst das Stabendgelenk angelegt werden. Wenn RFEM das Stabendgelenk kennt, kann dieses über die Schnittstelle IMemberEndRelease geholt werden. Diese Schnittstelle verfügt dann über die Methoden GetData() und SetData(). Beide Methoden sind in der Lage sowohl die einfachen Stabendgelenkdaten vom Typ MemberEndRelease als auch die Daten einer Nichtlinearität auszulesen bzw. zu schreiben.

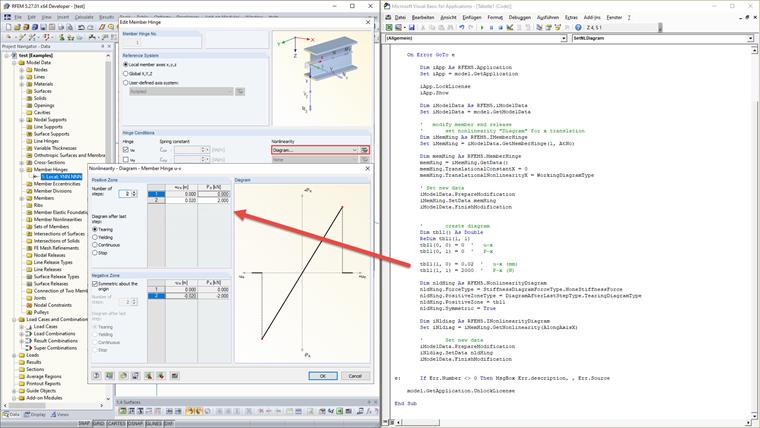

Im folgenden Beispiel wird in Stabendgelenk zunächst für die x-Richtung ein Gelenk aktiviert und dann als Nichtlinearität in x-Richtung der Typ WorkingDiagramType eingestellt. Nachdem diese Daten mithilfe eines Prepare-Finish-Modification-Blocks an RFEM übergeben wurden, legt dieses intern die Nichtlinearität an. Um diese mit Daten zu füllen, werden zunächst die vorhandenen Daten über GetData() von der Schnittstelle des Stabendgelenks geholt.

Nachdem die Daten (NonlinearityDiagram) ausgefüllt wurden, werde diese wieder mit SetData() übergeben:


Sub SetNLDiagram()

Dim model As RFEM5.model
Set model = GetObject(, "RFEM5.Model")

On Error GoTo e

Dim iApp As RFEM5.Application
Set iApp = model.GetApplication

iApp.LockLicense
iApp.Show

Dim iModelData As RFEM5.iModelData
Set iModelData = model.GetModelData

'   modify member end release
'       set nonlinearity "Diagram" for x translation
Dim iMemHing As RFEM5.IMemberHinge
Set iMemHing = iModelData.GetMemberHinge(1, AtNo)

Dim memHing As RFEM5.MemberHinge
memHing = iMemHing.GetData()
memHing.TranslationalConstantX = 0
memHing.TranslationalNonlinearityX = WorkingDiagramType

' Set new data
iModelData.PrepareModification
iMemHing.SetData memHing
iModelData.FinishModification


'       create diagram
Dim tbl1() As Double
ReDim tbl1(1, 1)
tbl1(0, 0) = 0  '   u-x
tbl1(0, 1) = 0  '   P-x

tbl1(1, 0) = 0.02  '   u-x (mm)
tbl1(1, 1) = 2000  '   P-x (N)

Dim nldHing As RFEM5.NonlinearityDiagram
nldHing.ForceType = StiffnessDiagramForceType.NoneStiffnessForce
nldHing.PositiveZoneType = DiagramAfterLastStepType.TearingDiagramType
nldHing.PositiveZone = tbl1
nldHing.Symmetric = True

Dim iNldiag As RFEM5.INonlinearityDiagram
Set iNldiag = iMemHing.GetNonlinearity(AlongAxisX)

'       Set new data
iModelData.PrepareModification
iNldiag.SetData nldHing
iModelData.FinishModification


e:      If Err.Number <> 0 Then MsgBox Err.description, , Err.Source

model.GetApplication.UnlockLicense

End Sub


Die Vorgehensweise ist für Knotenlager und andere Nichtlinearitäten analog.
