Стальной узел невозможно рассчитать

Стальной узел в моей модели невозможно рассчитать. Как получить более подробную информацию, чтобы определить причину?

Ответ:

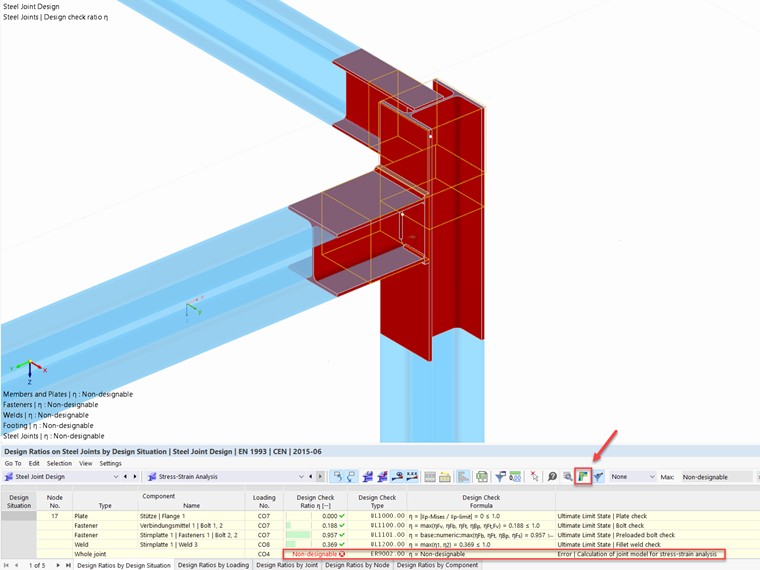

При расчёте стального соединения в фоновом режиме создается замещённая модель конечных элементов (подмодель) стального соединения и рассчитывается в RFEM 6. Ошибки, которые не могут быть перехвачены проверкой правдоподобности в аддоне Стальные соединения, в большинстве случаев касаются этой подмодели. Вы можете сохранить её и открыть как отдельную модель в RFEM, чтобы более тщательно её изучить.
Для этого выполните следующие шаги:

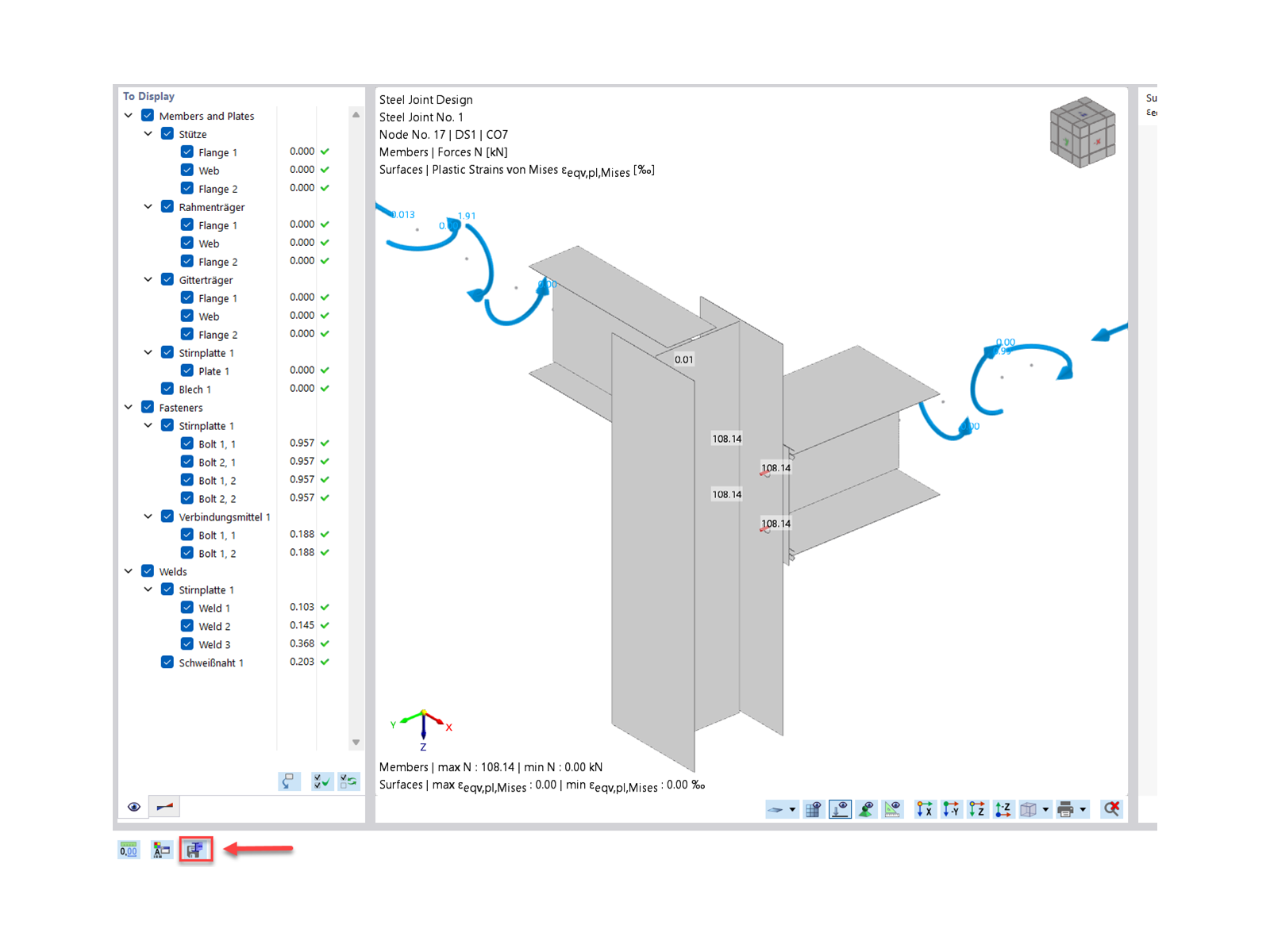

Выберите кнопку "Результаты в стальном соединении"
Выберите кнопку "Сохранить модель стального соединения как"
Сохраните модель стального соединения
Откройте её как отдельную модель в RFEM 6

Теперь вы получите всю информацию о подмодели и сможете использовать все инструменты RFEM 6, чтобы найти причину.
