Графическое изображение результатов RF-/TIMBER SANS Design в программе RFEM | Ввод данных

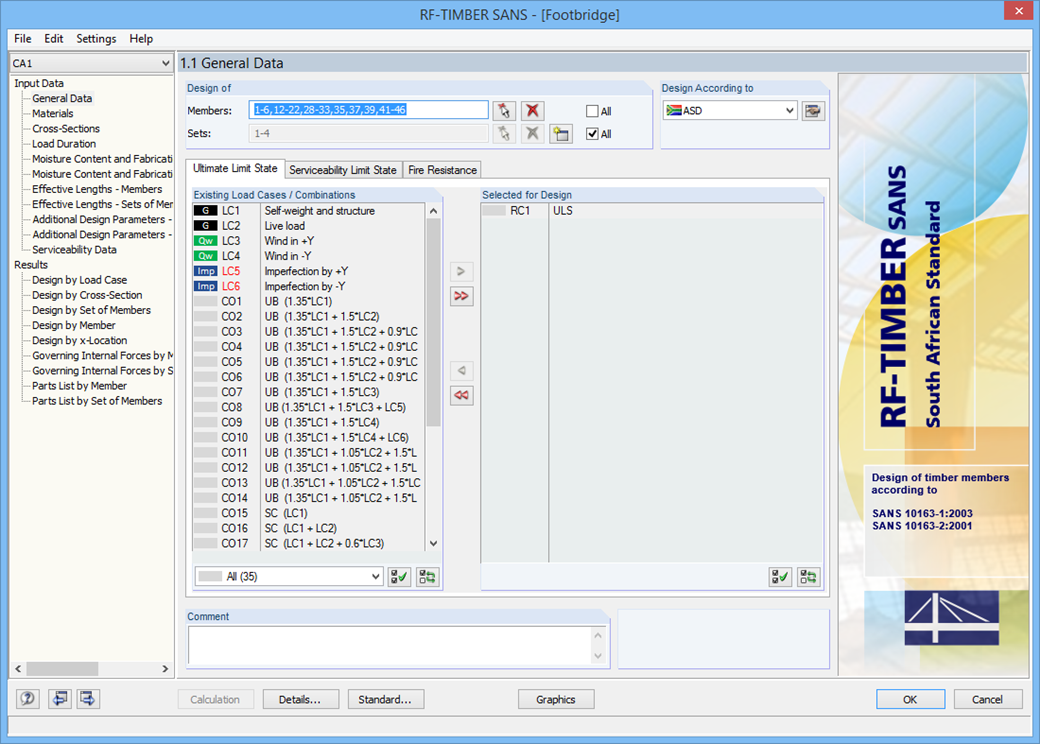

После начала работы в модуле, необходимо выбрать стержни/блоки стержней, загружения, сочетания нагрузок и расчетные сочетания, которые будут учитываться в расчете на предельные состояния по несущей способности и пригодности к эксплуатации, и в расчете на огнестойкость. Материалы из RFEM/RSTAB заданы по умолчанию, но они могут быть изменены в RF-/TIMBER SANS. Характеристики материалов из соответствующих норм включены в базу данных материалов.

При проверке сечений можно решить, будут ли учитываться сечения, выбранные в RFEM/RSTAB или модифицированные сечения. Также можно учесть классы длительности нагрузки, условия влажности при эксплуатации и условия обработки древесины.

Для расчета деформаций необходимо указать расчетные длины соответствующих стержней и блоков стержней. Кроме того, можно учесть направление прогиба, строительный подъем и тип балки.

При расчете на огнестойкость вы можете задать стороны обжигания стержня или блока стержней.

• Полная интеграция в RSTAB с импортом всей соответствующей информации и внутренних сил
• Расчет стержней и неразрезных стержней на растяжение, сжатие, изгиб, сдвиг и комбинированные внутренние силы
• Расчет на устойчивость при изгибе и продольном изгибе с кручением по методу эквивалентного стержня или нелинейным расчетом
• Расчет по предельным состояниям по пригодности к эксплуатации методом ограничения деформаций
• Свободная настройка времени и скорости обугливания, а также выбор сторон обугливания для расчёта на огнестойкость
• Южно-африканская библиотека материалов и библиотека сечений
• Пользовательский ввод прямоугольных и круглых сечений
• Оптимизация сечений с возможностью переноса в RSTAB
• Оптимальный импорт приведенных длин из дополнительного модуля RSBUCK или RF-STABILITY
• Подробная документация результатов, включая ссылки на формулы используемого норматива
• Различные возможности фильтрации и организации результатов, включая результаты, перечисленные по стержням, сечениям, x-разрезам или загружениям/сочетаниям нагрузок/расчетным сочетаниям
• Учет влияния условий влажности древесины
• Визуализация критерия расчета на модели RFEM/RSTAB
• Экспорт данных в MS Excel

После завершения расчета, модуль отображает результаты в наглядных таблицах результатов. Могут быть включены все промежуточные значения (например, определяющие внутренние силы, поправочные коэффициенты и т.д.), что делает расчет более прозрачным. Результаты упорядочены по загружениям, сечениям, стержням и блоками стержней.

Если расчет выполнить не удалось, соответствующие сечения могут быть изменены в процессе оптимизации. Также возможна передача оптимизированных сечений в RFEM/RSTAB для выполнения нового расчета.

Расчетное соотношение в модели RFEM/RSTAB представлено различными цветами. Таким образом, можно быстро определить критические или малозагруженные области сечений. Кроме того, возможность подробного анализа обеспечивают диаграммы результатов, изображенные на стержне или блоке стержней.

В дополнение к изображенным в таблицах исходным данным и результатам, включая подробности расчета, вы можете добавить в протокол результатов всю графику. Таким образом, гарантируется четкая и наглядная документация. Вы можете настроить содержание протокола и необходимый объём вывода результатов для отдельных расчётов.
