- Расчет следующих типов кровель:
- Плоская крыша
- Односкатная кровля
- Двухскатная кровля (симметричная / асимметричная)
- Определение любых дополнительных опор и свободный выбор степеней свободы (дополнительно бесплатное задание поступательной и вращательной жесткости пружины опор и шарниров)
- Расположение до пяти стропильных затяжек, включая промежуточную опору для двускатной кровли
- Автоматическое создание ветровых и снеговых нагрузок
- Автоматическое создание необходимых сочетаний для предельного состояния по прочности и пригодности к эксплуатации, а также для расчёта на огнестойкость (дополнительное задание нескольких стержневых и узловых нагрузок)
- Для расчета по норме EC 5 (EN 1995) затем доступны следующие национальные приложения:
-
Германия DIN EN 1995-1-1/NA:2013-08 (Германия) -
NBN EN 1995-1-1/ANB:2012-07 (Бельгия) -
BDS EN 1995-1-1/NA:2012-02 (Болгария) -
DK EN 1995-1-1/NA:2011-12 (Дания) -
SFS EN 1995-1-1/NA:2007-11 (Финляндия) -
NF EN 1995-1-1/NA:2010-05 (Франция) -
I S. EN 1995-1-1/NA:2010-03 (Ирландия) -
UNI EN 1995-1-1/NA:2010-09 (Италия) -
NEN EN 1995-1-1/NB:2007-11 (Нидерланды) -
ÖNORM B 1995-1-1:2015-06 (Австрия) -
PN EN 1995-1-1/NA:2010-09 (Польша) -
SS EN 1995-1-1 (Швеция) -
STN EN 1995-1-1/NA:2008-12 (Словакия) -
SIST EN 1995-1-1/A101:2006-03 (Словения) -
CSN EN 1995-1-1:2007-09 (Чехия) -
BS EN 1995-1-1/NA:2009-10 (Великобритания) -
CYS EN 1995-1-1/NA:2011-02 (Кипр)
-
- Простой ввод геометрии с помощью наглядной графики
- Ввод консолей с учётом волокон на нижней стороне стропил
- Обширная база данных материалов, которая может быть расширена пользовательскими материалами
- Определение расчетных соотношений, опорных реакций и деформаций
- Цветовые шкалы значений в таблицах результатов
- Прямой экспорт данных в программу MS Excel
- Языки программы: английский, немецкий, чешский, итальянский, испанский, французский, португальский, польский, китайский, голландский и русский
- Протокол результатов, включая все требуемые расчёты, поддающийся проверке. Протокол результатов доступен на многих языках; например, английский, немецкий, французский, итальянский, испанский, русский, чешский, польский, португальский, китайский и голландский.
RX-TIMBER Roof | Характеристики
У вас есть какие-нибудь вопросы?
Длина: 00:00:52 min
Длина: 00:00:12 min
Длина: 00:00:56 min
Длина: 00:00:00 min
Длина: 00:00:00 min
С помощью аддона Timber Design можно рассчитать деревянные колонны по методу ASD, принятому в 2018 году. С точки зрения безопасности и проектирования конструкций всегда очень важен точный расчёт прочности на сжатие и поправочных коэффициентов для деревянных стержней. В следующей статье будет проверяться максимальная критическая прочность на потерю устойчивости, рассчитанная с помощью аддона Timber Design, с помощью пошаговых аналитических уравнений в соответствии со стандартом NDS 2018, включая поправочные коэффициенты на сжатие, скорректированное расчетное значение сжатия и окончательное расчетное соотношение.
При расчёте обычных конструкций, ввод данных зачастую не сложен, но занимает много времени. Экономьте своё драгоценное время с помощью автоматизированного ввода данных. В данном случае стоит задача рассмотреть этажи дома как отдельные стадии строительства. Ввод данных должен осуществляться с помощью программы на C #, чтобы пользователю не приходилось вводить элементы отдельных этажей вручную.
Наш веб-сервис предлагает пользователям возможность взаимодействовать с RFEM 6 и RSTAB 9, используя различные языки программирования. Функции высокого уровня (HLF) Dlubal позволяют расширить и упростить функциональность веб-сервиса. В дополнение к RFEM 6 и RSTAB 9, использование нашего веб-сервиса сделает работу инженера проще и быстрее. Проверьте это сейчас! В этом руководстве показано, как использовать библиотеку C #на простом примере.
Коэффициент модальной релевантности является результатом линейного анализа устойчивости и качественно описывает степень участия отдельных стержней в конкретной собственной моде.
.png?mw=350&hash=22d4cc5696e7961e8d9ee2a7db1c2f74839b0477)
После выполнения расчета, результаты выполненных расчетов, включая все необходимые промежуточные значения, отображаются в наглядных таблицах результатов, отсортированных по различным критериям. Поскольку программа подробно отображает промежуточные значения, обеспечивается прозрачность всех расчетов. Распределение внутренних сил можно отобразить для каждого х-разреза балки в отдельном графическом окне. Здесь можно отобразить как деформации, так и отдельные внутренние силы.
Расчеты с подробностями и выбранными диаграммами результатов могут быть добавлены в протокол результатов, что обеспечивает четкую документацию. Протокол результатов может включать в себя графику, описания, чертежи и многое другое. Кроме того, можно выбрать, какие данные расчета будут в распечатке.

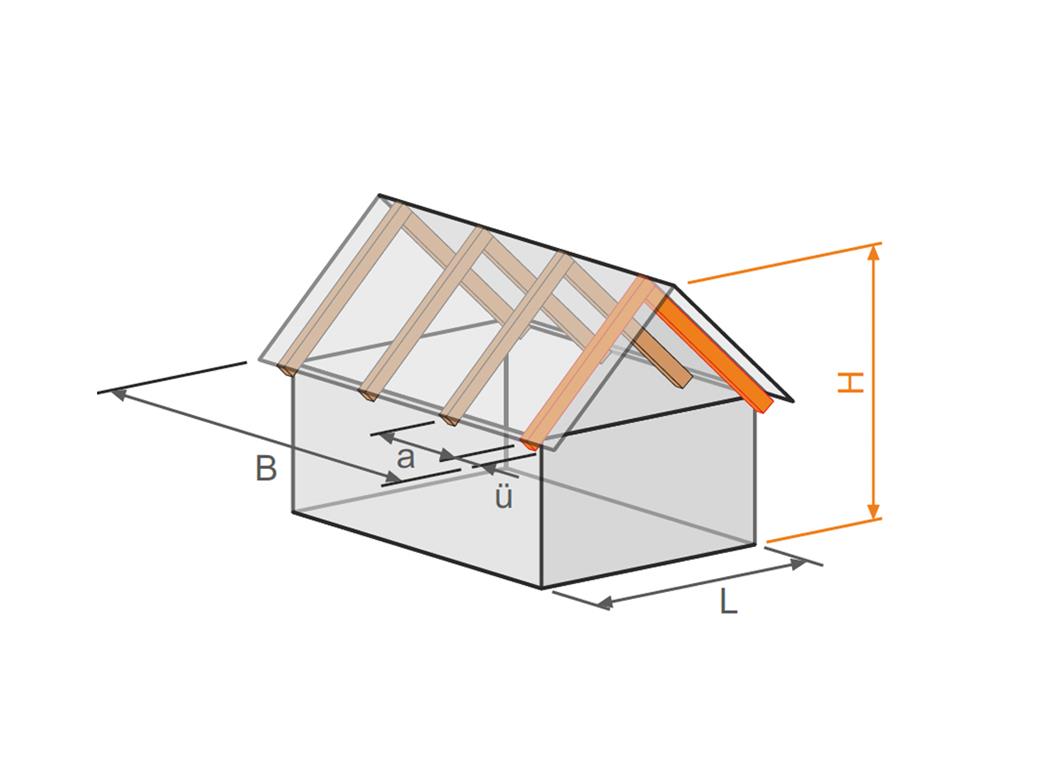

Существует множество способов моделирования кровли. Геометрический ввод дополнен графическим отображением. Все изменения обновляются автоматически.
Кроме того, можно учесть и ослабление сечения на опорах. При желании можно задать, будет ли выполнен расчет опорного давления со стороны стропил.
Постоянные нагрузки (например, конструкцию кровли) можно вводить с помощью обширной и расширяемой библиотеки материалов. Нагрузки от консолей и хомутов/стяжек можно ввести отдельно. Генераторы, интегрированные в RX-TIMBER Purlin, позволяют легко создавать различные расчетные варианты ветровой и снеговой нагрузки. Можно добавить любые сосредоточенные и распределенные нагрузки вручную.
Нагружения отображаются графически и накладываются в автоматически создаваемых сочетаниях нагрузок в соответствии с EC5. Для расчетов предельного состояния по устойчивости и пригодности к эксплуатации можно изменить данные вручную, например, для консолей (свес кровли) необходимо игнорировать ПС 2г.
