- Поиск формы мембранных и вантовых конструкций, подверженных растяжению
- Поиск формы стержневых несущих конструкций, подверженных давлению
- Поиск формы с учётом последующего расчёта всей модели
- Точный поиск формы с помощью итерационного метода URS
- Пневматическое преднапряжение с помощью нагрузок давлением газа
- Использование идеального газа в мембране
- Геометрические и силовые спецификации поиска формы для стержневых компонентов
- Изотропное и ортотропное предварительное напряжение поверхности
- Стабилизированный поиск формы для конических форм с тангенциальным и радиальным предварительным напряжением
- Организация всех спецификаций поиска формы в одном загружении
- Применение для изотропных и ортотропных материалов с определенным направлением основы и утка
- Учет нелинейных свойств материалов с помощью дополнительного модуля Нелинейная работа материала
- Поэтапный процесс поиска формы и временные опоры моделей благодаря дополнительному модулю Расчёт стадий строительств (CSA)
- Вывод универсально применимого начального состояния по поиску формы с приложенными деформациями
- Графическая оценка формы с помощью цветных участков координат и наклона
- Автоматическое придание начального состояния мастерами сочетаний нагрузок
- Отображение всех результатов для исходной и деформированной формы, а также инкрементальных результатов для геометрии соответствующего деформированного элемента
Поиск формы | Характеристики
В этой статье показано, как проектировать ветрозащитные конструкции с помощью RFEM и RWIND.
По сравнению с дополнительным модулем RF-FORM-FINDING (RFEM 5) в программах:\} были добавлены следующие новые функции:
- Задание всех граничных условий нагрузок для поиска формы в одном загружении
- Сохранение результатов поиска формы в качестве исходного состояния для дальнейшего анализа модели
- Автоматическое придание начального состояния для поиска формы с помощью мастеров комбинаторики ко всем ситуациям нагрузок в расчётной ситуации
- Дополнительные геометрические граничные условия поиска формы для стержней (длина без нагрузки, максимальный вертикальный прогиб, вертикальный прогиб в нижней точке)
- Дополнительные граничные условия определяющей форму нагрузки для стержней (максимальная сила в стержне, минимальная сила в стержне, горизонтальная составляющая растяжения, растяжение на конце i, растяжение на конце j, минимальное растяжение на конце i, минимальное растяжение на конце j)
- Тип материала «Ткань» и «Пленка» в базе данных материалов
- Параллельные поиски формы в одной модели
- Моделирование последовательных состояний поиска формы в увязке с аддоном Расчёт стадий строительства (CSA)
После активации аддона Поиск формы в Общих данных, эффект поиска формы будет присваиваться загружениям с категорией «Предварительное напряжение» вместе с нагрузками поиска формы от стержня, поверхности и тела каталог нагрузок. Это преднапряженное загружение. Таким образом, он превращается в анализ поиска формы для всей модели со всеми заданными в ней элементами стержней, поверхностей и тел. Вы можете выполнить поиск формы соответствующих элементов стержня и мембраны среди общей модели с помощью специальных нагрузок поиска формы и обычных нагрузок. Данные нагрузки поиска формы описывают ожидаемое состояние деформаций или сил после поиска формы в элементах. Постоянные нагрузки описывают внешние нагружения всей системы.
Вы точно знаете, как происходит поиск формы? Сначала процесс поиска формы загружений с категорией «Предварительное напряжение» сдвигает геометрию исходной сетки в оптимально сбалансированное положение с помощью итерационных расчетных циклов. Для этого программа использует метод Обновленная эталонная стратегия (URS) проф. Блетцингера и проф. Рамма. Эта технология характеризуется равновесными формами, которые после расчета почти точно соответствуют первоначально заданным граничным условиям поиска формы (провисание, сила и предварительное напряжение).
В дополнение к простому описанию ожидаемых сил или провисаний в формообразуемых элементах, интегрированный подход URS также позволяет учитывать регулярные силы. В общем процессе это позволяет, например, описывать собственный вес или пневматическое давление с помощью соответствующих нагрузок на элементы.
Все эти опции дают ядру вычисления возможность вычислить антикластические и синкластические формы, которые находятся в равновесии сил для плоской или осесимметричной геометрии. Для того, чтобы можно было реалистично применить оба типа соединений по отдельности или вместе в одной среде, в расчете предлагаются два способа описания векторов сил при поиске формы:
- Метод растяжения - описание векторов сил при поиске формы в пространстве для плоской геометрии
- Проекционный метод - описание векторов сил при поиске формы на плоскости проекции с фиксацией горизонтального положения для конической геометрии

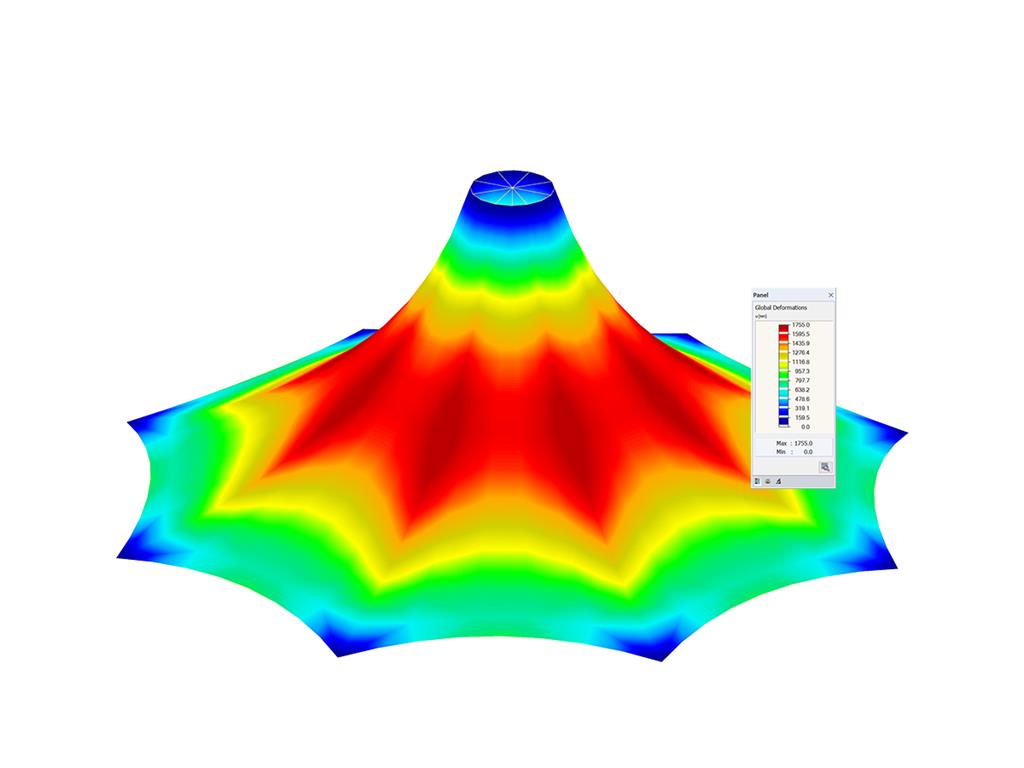

В результате поиска формы мы получим конструктивную модель с активными силами в «предварительно напряженном нагружении» Данное нагружение показывает в результатах деформации смещение от начального входного положения до геометрии найденной формы. В результатах, основанных на силах или напряжениях (внутренние силы стержня и поверхности, напряжения тела, давление газа и т.д.), программа проясняет состояние для сохранения найденной формы. Для анализа геометрии формы программа предлагает вам двухмерный график контурных линий с выводом абсолютной высоты и график наклона для визуализации ситуации уклона.
Теперь мы выполним дальнейший расчет и расчёт конструкций всей модели. Для этого программа переводит геометрию найденной формы, включая поэлементные деформации, в универсально применимое исходное состояние. Теперь вы можете использовать его в загружениях и сочетаниях нагрузок.
