Расширение Torsional Warping (7 DOF)

В этой статье показано, как моделировать и рассчитывать вантовые конструкции в RFEM 6 и RSTAB 9.

В нашей статье показано и объяснено влияние жесткости при изгибе тросов на их внутренние силы. В нашей статье также приводятся советы о том, как уменьшить это влияние.

Норма ASCE 7-22 [1], разд. 12.9.1.6 указано, когда должны при выполнении модального анализа спектра реакций в расчете сейсмической нагрузки учитываться эффекты P-Delta. В NBC 2020 [2], Sent. 4.1.8.3.8.c содержит лишь краткое требование о том, что необходимо учесть эффекты раскачивания из-за взаимодействия гравитационных нагрузок с деформированной конструкцией. Поэтому могут возникать ситуации, когда в сейсмических расчетах необходимо учитывать эффекты второго порядка, также известные как P-Delta.

• Учет 7 направлений местной деформации (u_x, u_y, u_z, φ_x, φ_y, φ_z, ω) или 8 внутренних сил (N, V_u, V_v, M_t,pri, M_t,sec, M_u, M_v, M_ω) при расчете стержневых элементов
• Используется в сочетании с расчетом конструкций по линейной статике, по методу второго порядка и методу расчёта больших деформаций (несовершенства также могут быть учтены)
• В сочетании с аддоном для расчёта на устойчивость, позволяет определять коэффициенты критических нагрузок и формы колебаний при таких проблемах, как потеря устойчивости при кручении и потеря устойчивости плоской формы изгиба

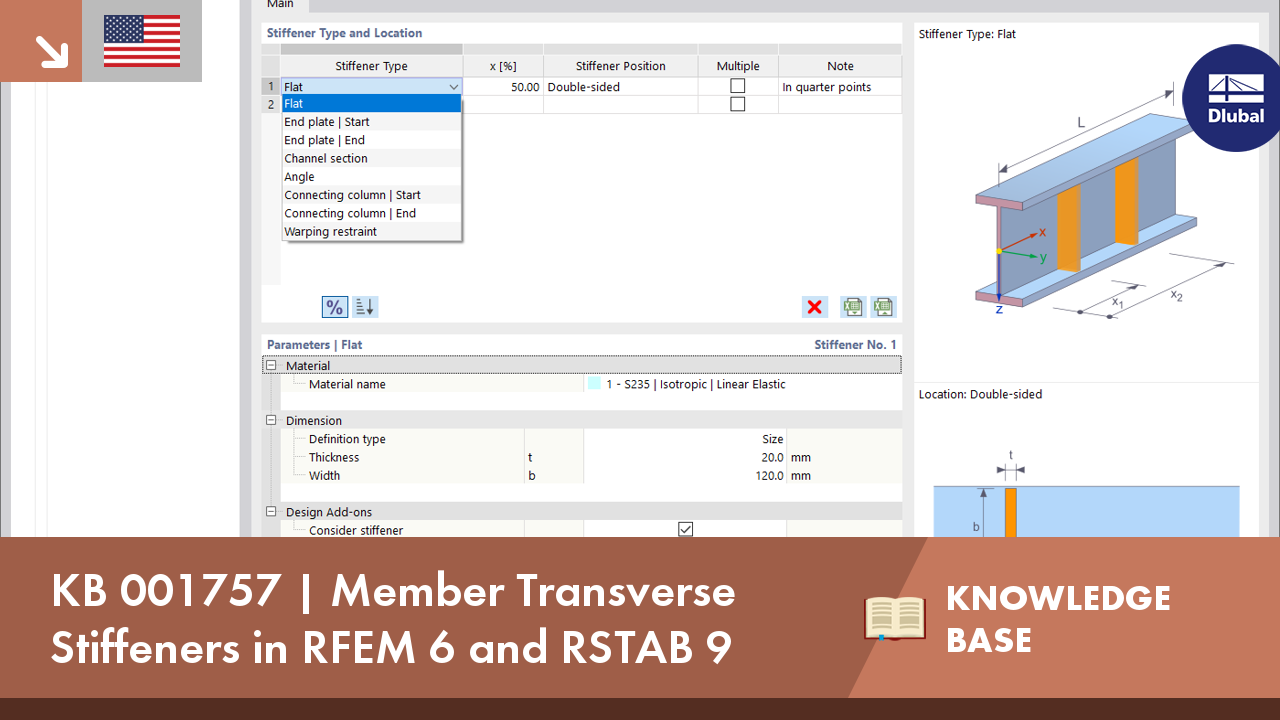

• Учет лобовых плит и поперечных элементов жёсткости в качестве пружин депланации при расчёте двутавров с автоматическим определением и графическим отображением жёсткости пружины депланации
• Графическое изображение депланации сечения стержней при деформации
• Полная интеграция с RFEM и RSTAB

Расчет на кручение с депланацией можно выполнить для всей системы. Таким образом, вы учитываете дополнительную 7-ю степенью свободы при расчёте стержня. Жёсткости соединенных элементов конструкции учитываются автоматически. Это означает, что вам не нужно задавать эквивалентные жёсткости пружины или условия опирания для отдельной системы.

Затем вы можете использовать внутренние силы из расчета с кручением с депланацией в аддонах для расчета. В зависимости от материала и выбранного норматива необходимо учитывать бимомент депланации и вторичный крутящий момент. Типичным применением является расчет на устойчивость по методу второго порядка с несовершенствами в стальных конструкциях.

Знаете ли вы, что...? Область применения не ограничивается тонкостенными стальными профилями. Таким образом, вы можете, например, выполнить расчёт идеального опрокидывающего момента для балок с сечениями из массивной древесины.

• Вы можете активировать или деактивировать использование депланации при кручении во вкладке «Аддоны» в основных данных модели.
• После активации аддона, пользовательский интерфейс в RFEM будет расширен новыми записями в навигаторе, таблицах и диалоговых окнах.
