RWIND 2

Программы RWIND 2 и RFEM 6 теперь можно использовать для расчёта ветровых нагрузок на основе экспериментально измеренных давлений ветра на поверхности. Для распределения давления, измеренного в отдельных точках, по поверхностям можно применить, в основном, два метода интерполяции. Требуемого распределения давления можно достичь с помощью соответствующего метода и настроек параметров.

Создание контрольного примера для вычислительной гидродинамики (CFD) является важным шагом в обеспечении точности и надежности результатов моделирования. Этот процесс включает в себя сравнение результатов моделирования CFD с экспериментальными или аналитическими данными из реальных сценариев. Цель состоит в том, чтобы показать, что модель CFD может точно воспроизвести физические явления, которые она должна моделировать. В этом руководстве описаны основные шаги по разработке контрольного примера для CFD моделирования, от выбора подходящего физических сценариев до анализа и сравнения результатов. Тщательно выполняя эти шаги, инженеры и специалисты могут повысить достоверность своих моделей CFD и проложить путь к их эффективному применению в различных областях, таких как аэродинамика, аэрокосмические или экологические исследования.

Направление ветра играет решающую роль при формировании результатов моделирования вычислительной гидродинамики (CFD) , а также при расчёте конструкций зданий и инфраструктуры. Она является определяющим фактором в оценке того, как силы ветра взаимодействуют с конструкцией, влияя на распределение давления ветра и, следовательно, на реакции конструкции. Понимание влияния направления ветра имеет важное значение для разработки конструкций, которые могут противостоять различным силам ветра, обеспечивая безопасность и долговечность конструкций. Упрощенно, направление ветра помогает в точной настройке моделирования CFD и определении принципов проектирования конструкций для оптимальной производительности и устойчивости к воздействиям, вызванным ветром.

Результаты RWIND можно изобразить прямо в основной программе. В «Навигатор - Результаты» выберите тип результата «Расчёт моделирования воздействий ветра» из списка выше.

На данный момент доступны следующие результаты, относящиеся к расчётной сетке RWIND:

• Давление на поверхность
• Коэффициент поверхности cp
• Расстояние от стены y+ (стационарный поток)

K пояснительному видео

Вы уже знакомы с редактором для управления измельчением сетки? Он будет вам отличным помощником в работе! В чем может быть причина? Это ' просто - у вас есть следующие возможности:

• Графическая визуализация областей с измельчением сетки
• Обработка зон сеткой
• Отключение стандартного измельчения 3D-сетки с преобразованием в соответствующее ручное измельчение 3D-сетки.

Эти параметры помогут вам сформулировать подходящее правило для создания сетки всей модели, даже для моделей с необычными размерами. Используйте редактор для эффективного определения мелких деталей модели на больших зданиях или областей детализированной сетки в области покрытия модели. Вы будете поражены!

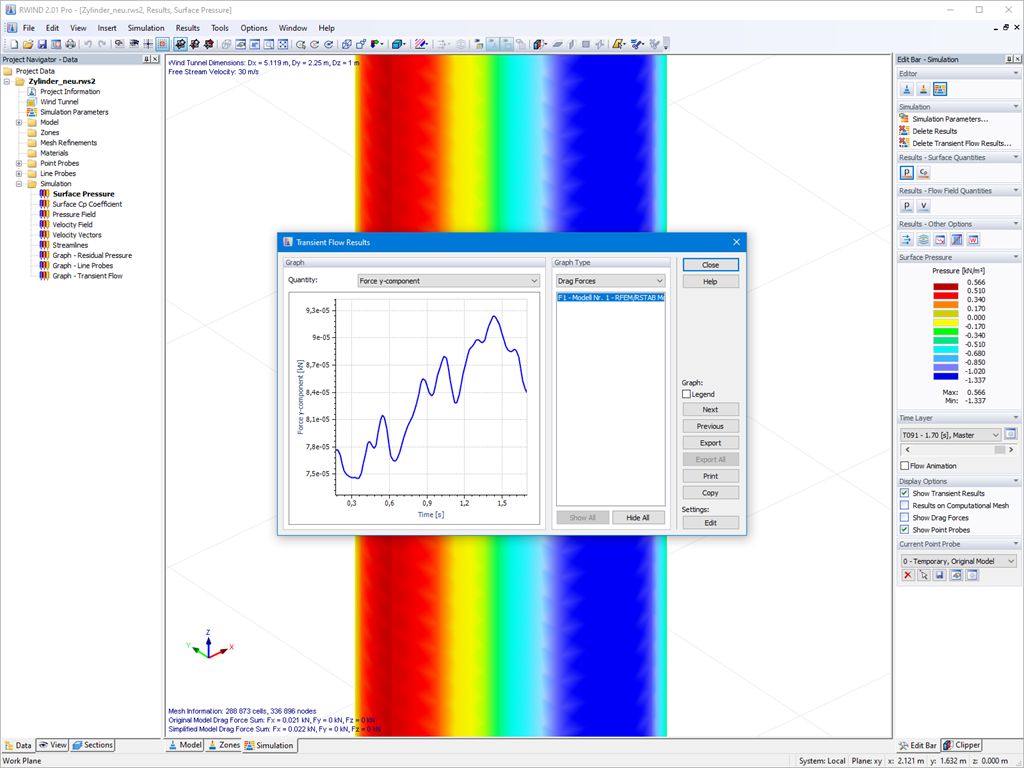

Автономная программа RWIND 2 позаботится о свежем воздухе. Она используется для численного моделирования воздушного потока и доступна в версиях Basic и Pro. Какие дополнительные функции предлагает вам программа RWIND Pro? Он позволяет рассчитывать нестационарные турбулентные потоки ветра (в дополнение к стационарным в RWIND Basic). Но это еще не всё. Вас это заинтересовало? Подробнее здесь:

Подробнее о RWIND 2
