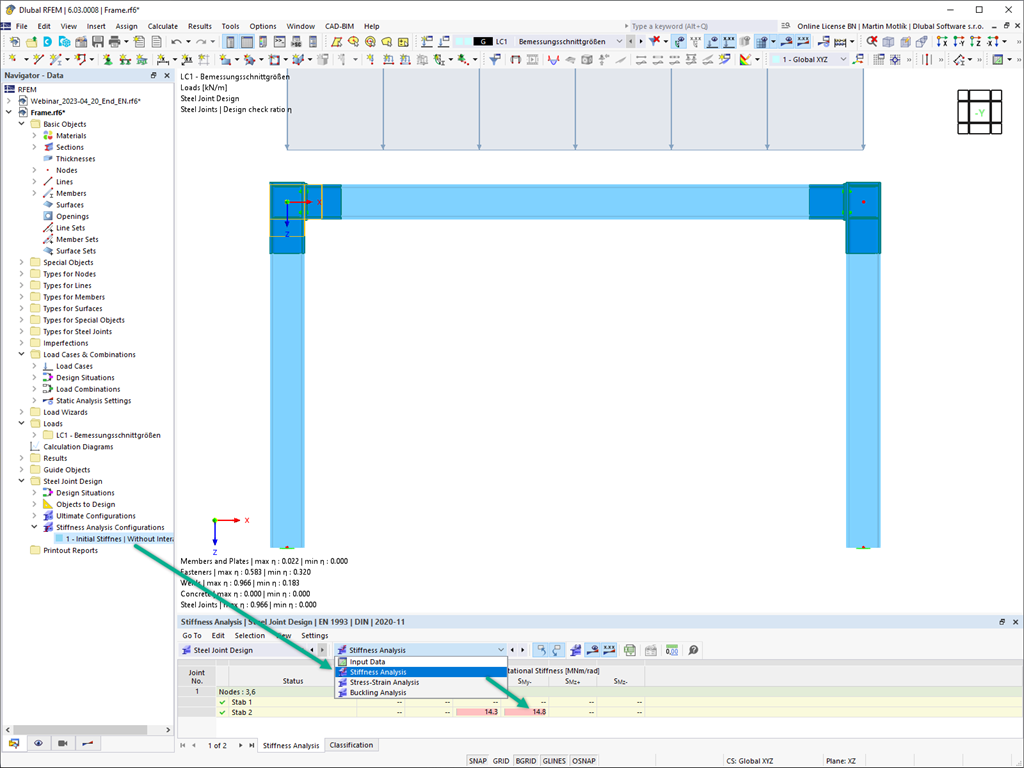

В аддоне Стальные соединения , у вас есть возможность задать начальную жёсткость Sj ,ini в соответствии с Еврокодом и AISC. Это можно сделать для выбранных стержней с учётом внутренних сил N, My и Mz.
На вкладке «Стержни» диалогового окна аддона «Стальные соединения» вы можете выбрать необходимые внутренние силы с помощью флажка. Возможен многократный выбор. Для этих внутренних сил расчёт жёсткости выполняется с положительным и отрицательным знаком.
K пояснительному видео
Функции продукта
Функции продукта
Функции продукта
Общие сведения
В аддоне Стальные соединения у вас пояявилась возможность соединять круглые пустотелые профили с помощью сварных швов.
Круглые профили можно соединить друг с другом или с плоскими конструктивными элементами. Закругления стандартных и тонкостенных профилей также могут быть соединены сварным швом.
K пояснительному видео
В аддоне Стальные соединения, можно классифицировать жёсткости соединений.
Кроме начальной жёсткости, в таблице также отображаются предельные значения шарнирных и жёстких соединений при выбранных внутренних силах N, My и/или Mz. Полученная классификация затем отображается в таблице как «шарнир», «полужёсткая» или «жёсткая».
K пояснительному видео
В аддоне Стальные соединения , у вас есть возможность учесть предварительное напряжение болтов при расчете всех компонентов.
Вы можете легко активировать предварительное напряжение с помощью флажка в параметрах болта, и это повлияет на расчёт напряжений-деформаций, а также на расчёт жёсткости.
K пояснительному видео
В аддоне Стальные соединения , у вас есть возможность задать начальную жёсткость Sj ,ini в соответствии с Еврокодом и AISC. Это можно сделать для выбранных стержней с учётом внутренних сил N, My и Mz.
На вкладке «Стержни» диалогового окна аддона «Стальные соединения» вы можете выбрать необходимые внутренние силы с помощью флажка. Возможен многократный выбор. Для этих внутренних сил расчёт жёсткости выполняется с положительным и отрицательным знаком.
K пояснительному видео
Основная программа
Новое поколение программного обеспечения 3D МКЭ предназначено для расчёта стержней, поверхностей и тел.
.png?mw=600&hash=49b6a289915d28aa461360f7308b092631b1446e)
Дополнение
Аддон Стальные соединения для RFEM позволяет рассчитывать стальные соединения с помощью модели КЭ. Моделирование выполняется автоматически в фоновом режиме, и им можно управлять с помощью простого и привычного ввода компонентов.
Дополнение
Аддон Расчёт стальных конструкций выполняет расчёт стальных стержней по предельным состояниям по несущей способности и пригодности к эксплуатации в соответствии с различными нормативами.
Дополнение
Аддон Устойчивость конструкции выполняет расчёт конструкций на устойчивость.
