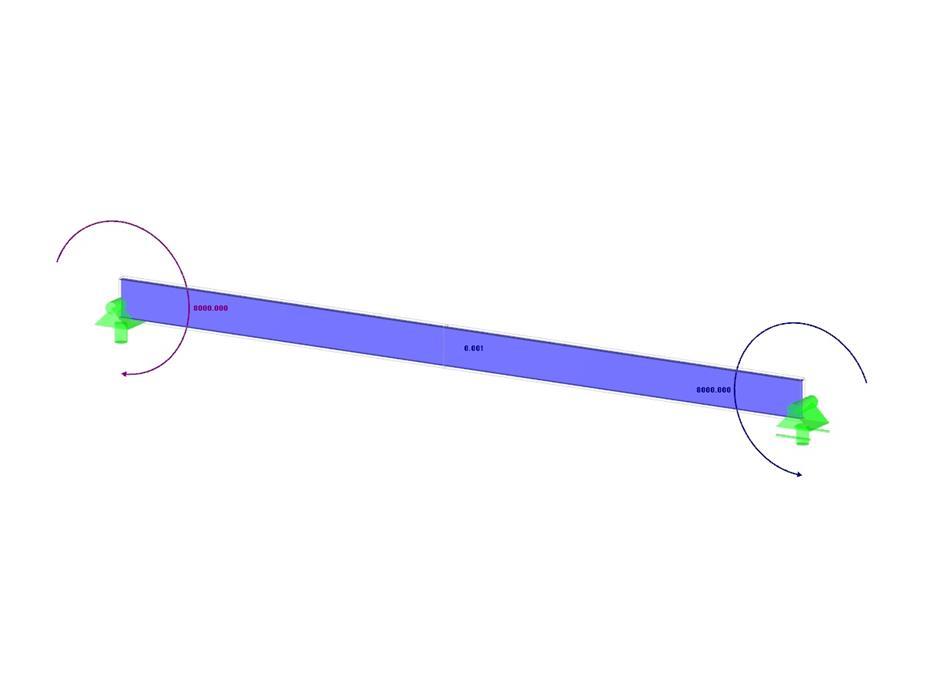

Простая опёртая балка загружена чистым изгибом. Далее будет необходимо определить критическую нагрузку и соответствующий коэффициент нагрузки от бокового выпучивания.
Пример проверки 000095 | 4
| Количество узлов | 3 |
| Количество стержней | 2 |
| Количество загружений | 1 |
| Общий вес | 0,271 t |
| Размеры | 10,087 x 0,087 x 0,087 m |
| Версия программы | 8.19.01 |
