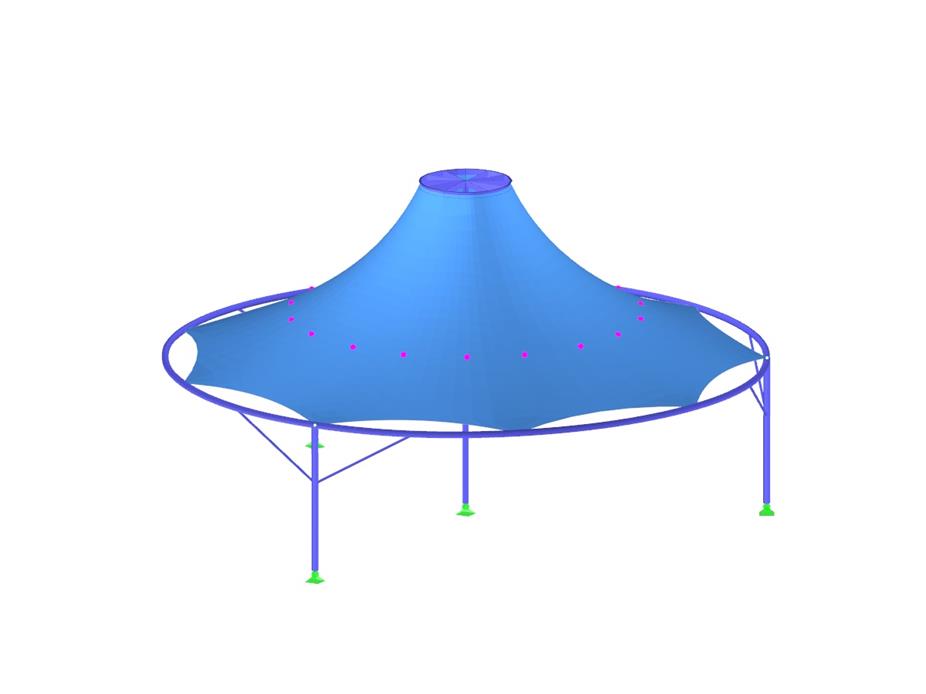

Поиск формы
| Количество узлов | 74 |
| Количество линий | 76 |
| Количество стержней | 58 |
| Количество поверхностей | 9 |
| Количество загружений | 12 |
| Количество сочетаний нагрузок | 14 |
| Количество расчетных сочетаний | 1 |
| Общий вес | 4,010 t |
| Размеры | 21,777 x 21,478 x 12,325 m |
| Версия программы | 5.07.12 |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
В этой статье показано, как проектировать ветрозащитные конструкции с помощью RFEM и RWIND.
.png?mw=350&hash=de20352ceb3e0ef733255a4abfab6ad78dacd723)
Тип нагрузки «Затопление» позволяет моделировать воздействие дождя на поверхности с несколькими кривизнами, учитывая перемещения в соответствии с анализом больших деформаций.
Этот численный процесс дождя анализирует заданную геометрию поверхности и определяет, какие компоненты дождя стекают, а какие собираются в лужи (водяные карманы) на поверхности. По размеру зоны определяется соответствующая вертикальная нагрузка для расчёта конструкции.
Например, вы можете использовать эту функцию при расчёте приблизительно горизонтальной геометрии мембранных кровель, подверженных ливневым нагрузкам.
K пояснительному видео
По сравнению с дополнительным модулем RF-FORM-FINDING (RFEM 5) в программах:\} были добавлены следующие новые функции:
- Задание всех граничных условий нагрузок для поиска формы в одном загружении
- Сохранение результатов поиска формы в качестве исходного состояния для дальнейшего анализа модели
- Автоматическое придание начального состояния для поиска формы с помощью мастеров комбинаторики ко всем ситуациям нагрузок в расчётной ситуации
- Дополнительные геометрические граничные условия поиска формы для стержней (длина без нагрузки, максимальный вертикальный прогиб, вертикальный прогиб в нижней точке)
- Дополнительные граничные условия определяющей форму нагрузки для стержней (максимальная сила в стержне, минимальная сила в стержне, горизонтальная составляющая растяжения, растяжение на конце i, растяжение на конце j, минимальное растяжение на конце i, минимальное растяжение на конце j)
- Тип материала «Ткань» и «Пленка» в базе данных материалов
- Параллельные поиски формы в одной модели
- Моделирование последовательных состояний поиска формы в увязке с аддоном Расчёт стадий строительства (CSA)
После активации аддона Поиск формы в Общих данных, эффект поиска формы будет присваиваться загружениям с категорией «Предварительное напряжение» вместе с нагрузками поиска формы от стержня, поверхности и тела каталог нагрузок. Это преднапряженное загружение. Таким образом, он превращается в анализ поиска формы для всей модели со всеми заданными в ней элементами стержней, поверхностей и тел. Вы можете выполнить поиск формы соответствующих элементов стержня и мембраны среди общей модели с помощью специальных нагрузок поиска формы и обычных нагрузок. Данные нагрузки поиска формы описывают ожидаемое состояние деформаций или сил после поиска формы в элементах. Постоянные нагрузки описывают внешние нагружения всей системы.
Вы точно знаете, как происходит поиск формы? Сначала процесс поиска формы загружений с категорией «Предварительное напряжение» сдвигает геометрию исходной сетки в оптимально сбалансированное положение с помощью итерационных расчетных циклов. Для этого программа использует метод Обновленная эталонная стратегия (URS) проф. Блетцингера и проф. Рамма. Эта технология характеризуется равновесными формами, которые после расчета почти точно соответствуют первоначально заданным граничным условиям поиска формы (провисание, сила и предварительное напряжение).
В дополнение к простому описанию ожидаемых сил или провисаний в формообразуемых элементах, интегрированный подход URS также позволяет учитывать регулярные силы. В общем процессе это позволяет, например, описывать собственный вес или пневматическое давление с помощью соответствующих нагрузок на элементы.
Все эти опции дают ядру вычисления возможность вычислить антикластические и синкластические формы, которые находятся в равновесии сил для плоской или осесимметричной геометрии. Для того, чтобы можно было реалистично применить оба типа соединений по отдельности или вместе в одной среде, в расчете предлагаются два способа описания векторов сил при поиске формы:
- Метод растяжения - описание векторов сил при поиске формы в пространстве для плоской геометрии
- Проекционный метод - описание векторов сил при поиске формы на плоскости проекции с фиксацией горизонтального положения для конической геометрии
