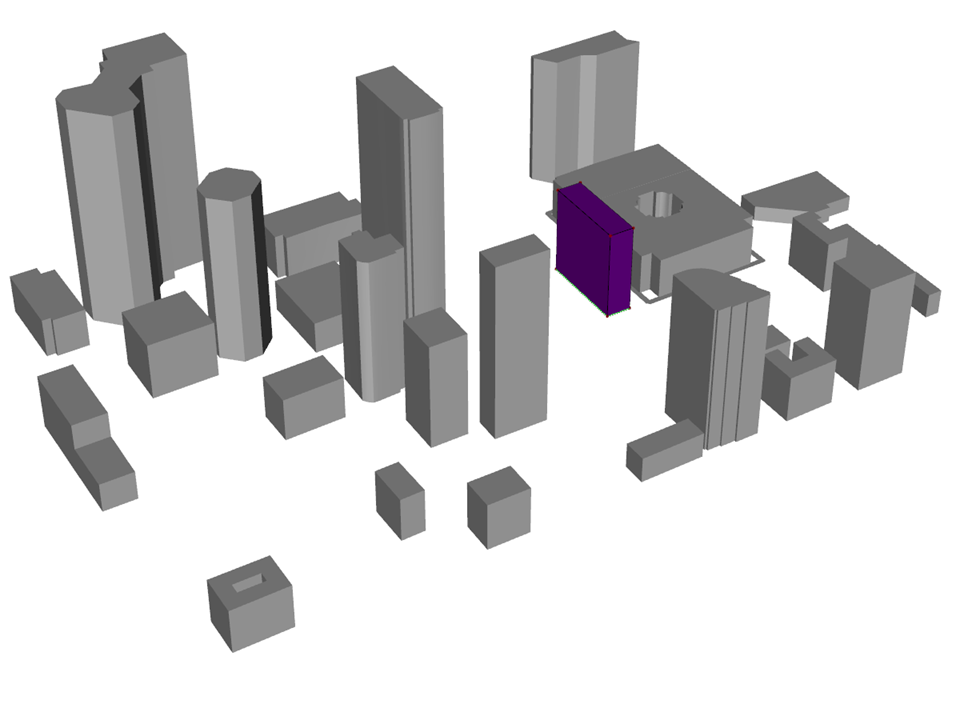

Здание в Нашвилле
Количество узлов | 9 |
Количество линий | 12 |
Количество поверхностей | 6 |
Количество загружений | 3 |
Размеры | 441,229 x 85,505 x 75,000 m |
Версия программы | 5.24.00 |
Коэффициент θ рассчитывается следующим образом:$$\mathrm\theta\;=\;\frac{\displaystyle{\mathrm P}_\mathrm{tot}\;\cdot\;{\mathrm d}_\mathrm r }{{\mathrm V}_\mathrm{tot}\;\cdot\;\mathrm h}\;$$
Благодаря функции «Режим полета» можно в программе RFEM и RSTAB виртуально пролетать по вашим конструкциям. Направлением и скоростью полета можно легко управлять с помощью клавиатуры. Кроме того, каждый ваш полет по конструкции можно сохранить как видеоролик.
- Несжимаемый 3D расчет воздушного потока в пакете программ OpenFOAM®
- Прямой импорт модели из программы RFEM и RSTAB, включая соседние модели и модели рельефа (файлы 3DS, IFC, STEP)
- Расчет модели с помощью STL или VTP файлов независимо от программы RFEM и RSTAB
- Удобный ввод изменений в модель с помощью функции перетаскивания и других графических инструментов
- Автоматическая коррекция топологии модели с помощью термоусадочных сеток
- Возможность добавления объектов из окружающей среды (здания, местности ...)
- Определение ветровых нагрузок на основе высоты здания согласно нормативным параметрам (скорость, интенсивность турбулентности)
- Модели турбулентности к-эпсилон и к-омега
- Автоматическое создание сетки в соответствии с выбранной высотой детали
- Возможность параллельного расчета с оптимальным использованием производительности многоядерных компьютеров
- Предоставление результатов для моделирования с низким разрешением (до 1 миллиона ячеек) в течении нескольких минут
- Предоставление результатов для моделирования со средним/высоким разрешением (от 1 до 10 миллионов ячеек) в течении нескольких часов
- Графическое отображение результатов на плоскостях сечения и отсечения (скалярные и векторные поля)
- Графическое отображение направлений воздушного потока
- Анимация направлений воздушного потока (возможность создания видео)
- Задание точечных и линейных зондов
- Отображение аэродинамических коэффициентов
- Графическое отображение параметров турбулентности в поле ветра
- Возможность создания сеток с помощью поверхностных слоев для области вблизи поверхности модели
- Возможность учета шероховатых поверхностей модели
- Возможность применения численной модели по методу второго Метод
- Многоязычный пользовательский интерфейс (напр., немецкий, английский, испанский, французский)
- Возможность документации результатов в протоколе результатов RFEM и RSTAB
У вас есть отдельные сечения для колонн или наклонная геометрия стен и вам нужен для них расчёт на продавливание?
Без проблем. В RFEM 6 можно выполнить расчёт на продавливание не только для прямоугольных и круглых сечений, но для любой формы сечения.
Модель здания рассчитывается в два этапа:
- Общий 3D-расчёт вмей модели, в которой плиты перекрытий моделируются как жёсткая плоскость (диафрагма) или как изгибаемая пластина
- Местный 2D-расчёт отдельных этажей
Результаты для колонн и стен из 3D-расчёта и результаты для плит перекрытий из 2D-расчёта после вычисления объединяются в одной модели. Это означает, что нет необходимости переключаться между 3D-моделью и отдельными 2D-моделями плит. Пользователь работает только с одной моделью, что позволяет сэкономить время и избежать возможных ошибок при ручном обмене данными между 3D-моделью и отдельными 2D-моделями перекрытий.
Вертикальные поверхности в модели можно разделить на диафрагмы жёсткости и перемычки с отверстиями. Программа автоматически создает внутренние результирующие стержни из этих объектов стены, которые затем можно применить в соответствии с требуемым нормативом в Расчёт железобетонных конструкций.
