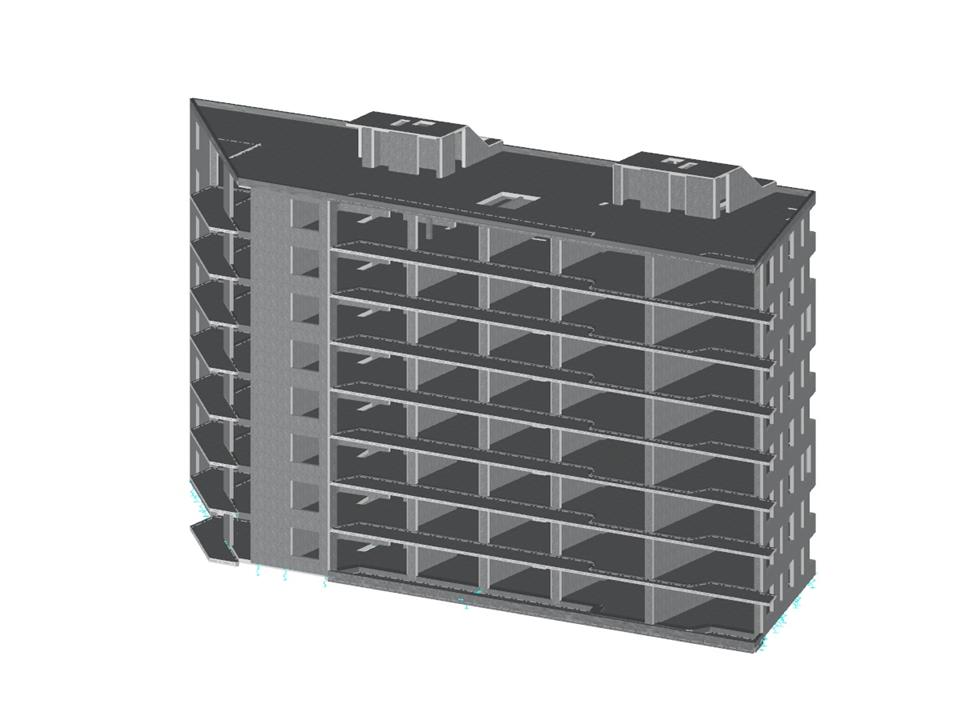

Железобетонное здание
| Количество узлов | 3035 |
| Количество линий | 3778 |
| Количество стержней | 194 |
| Количество поверхностей | 303 |
| Количество загружений | 19 |
| Количество сочетаний нагрузок | 1994 |
| Количество расчетных сочетаний | 7 |
| Общий вес | 7623,827 t |
| Размеры | 55,480 x 19,030 x 29,120 m |
| Версия программы | 5.23.01 |
Функции продукта
Функции продукта
www.grbv.d_LI.jpg?mw=350&hash=8d0798ecc82a3373de6b95725e19f12fcc28e275)
www.ingena.info.png?mw=350&hash=055c3efe53bb424b6a827d7883005d8655288a0b)
Коэффициент θ рассчитывается следующим образом:$$\mathrm\theta\;=\;\frac{\displaystyle{\mathrm P}_\mathrm{tot}\;\cdot\;{\mathrm d}_\mathrm r }{{\mathrm V}_\mathrm{tot}\;\cdot\;\mathrm h}\;$$
У вас есть отдельные сечения для колонн или наклонная геометрия стен и вам нужен для них расчёт на продавливание?
Без проблем. В RFEM 6 можно выполнить расчёт на продавливание не только для прямоугольных и круглых сечений, но для любой формы сечения.
Модель здания рассчитывается в два этапа:
- Общий 3D-расчёт вмей модели, в которой плиты перекрытий моделируются как жёсткая плоскость (диафрагма) или как изгибаемая пластина
- Местный 2D-расчёт отдельных этажей
Результаты для колонн и стен из 3D-расчёта и результаты для плит перекрытий из 2D-расчёта после вычисления объединяются в одной модели. Это означает, что нет необходимости переключаться между 3D-моделью и отдельными 2D-моделями плит. Пользователь работает только с одной моделью, что позволяет сэкономить время и избежать возможных ошибок при ручном обмене данными между 3D-моделью и отдельными 2D-моделями перекрытий.
Вертикальные поверхности в модели можно разделить на диафрагмы жёсткости и перемычки с отверстиями. Программа автоматически создает внутренние результирующие стержни из этих объектов стены, которые затем можно применить в соответствии с требуемым нормативом в Расчёт железобетонных конструкций.
В разделе {%><https://www.dlubal.com/ru/produkty/addony-dlja-rfem-6-i-rstab-9/raschet/raschet-zhelezobetonnyh-konstrukcij/raschet-zhelezobetonnyh-''' Аддон Расчёт железобетонных конструкций стержней и поверхностей ]] предоставляет возможность выполнить упрощённый расчёт на огнестойкость по норме EN 1992-1-2 для колонн (глава 5.3.2) и балок (глава 5.6).
Для упрощённого расчёта на огнестойкость доступны следующие расчётные проверки:
- Колонны: Минимальные размеры сечения для прямоугольных и круглых сечений по таблице 5.2a и по формуле 5.7 для расчёта времени воздействия огня
- Балки: Минимальные размеры и расстояния между центрами согласно таблицам 5.5 и 5.6
Внутренние силы для расчёта на огнестойкость можно определить двумя методами.
- 1 Внутренние силы особой расчётной ситуации учитываются непосредственно в расчёте.
- 2 Внутренние силы из расчёта при нормальной температуре уменьшаются с помощью коэффициента Eta,fi (ηfi) и затем используются в расчёте на огнестойкость.
Кроме того, можно изменить расстояние между осями по формуле 5.5.
С помощью аддона Расчёт железобетонных конструкций можно выполнить расчёт стержней и поверхностей на усталость в соответствии с EN 1992-1-1, глава 6.8.
Для расчёта на усталость можно в конфигурациях расчета дополнительно выбрать два метода или два уровня расчёта:
- Уровень расчёта 1: Упрощённый расчёт по 6.8.6 и 6.8.7(2): Упрощённый расчет выполняется для частых сочетаний воздействий по EN 1992-1-1, глава 6.8.6 (2) и EN 1990, формула (6.15b) с транспортными нагрузками, соответствующими состоянию пригодности к эксплуатации. Максимальный диапазон напряжений по 6.8.6 рассчитан для арматурной стали. Сжимающее напряжение бетона определяется с помощью верхнего и нижнего допустимого напряжения по 6.8.7(2).
- Уровень расчёта 2: Расчёт эквивалентного напряжения разрушения по 6.8.5 и 6.8.7(1) (упрощённый расчёт на усталость): Расчёт с использованием диапазонов эквивалентных напряжений разрушения выполняется для сочетания усталости по норме EN 1992-1-1, глава 6.8.3, формула (6.69) со специально заданным циклическим воздействием Qfat.
Основная программа
Новое поколение программного обеспечения 3D МКЭ предназначено для расчёта стержней, поверхностей и тел.
Дополнение
Аддон Расчёт железобетонных конструкций позволяет выполнять различные расчётные проверки по нормативам различных стран. С его помощью можно рассчитывать стержни, поверхности и колонны, а также выполнять расчёт на продавливание и определение деформаций.
Дополнение
Аддон Расчёт стадий строительства (CSA) позволяет учитывать последовательность возведения конструкций (стержней, поверхностей и тел) в программе RFEM.
Дополнение
Точное определение состояния грунта существенно влияет на качество расчёта конструкций зданий.
Дополнение
Аддон Модальный анализ позволяет рассчитывать собственные числа, собственные частоты и собственные периоды для моделей стержней, поверхностей и тел.
Дополнение
Аддон включает в себя обширную базу данных акселерограмм из зон землетрясений, которые можно использовать для создания спектров реакций.
Дополнение
С помощью аддона Диаграммный метод расчёта можно проанализировать сейсмические воздействия на конкретное здание и оценить, сможет ли оно выдержать землетрясение.
Дополнение
Этажи впоследствии могут быть скорректированы различными способами.
Дополнение
Аддон Расчёт кладки для RFEM позволяет рассчитывать каменные конструкции по методу конечных элементов. Он был разработан в рамках исследовательского проекта DDMaS - Оцифровка проектирования каменных конструкций. Модель материала, выполненная методом макромоделирования, учитывает нелинейные свойста кладки как комбинации кирпича и раствора.
Дополнение
Аддон Расчёт стальных конструкций выполняет расчёт стальных стержней по предельным состояниям по несущей способности и пригодности к эксплуатации в соответствии с различными нормативами.
Дополнение
Аддон Расчёт деревянных конструкций выполняет расчёт деревянных стержней по предельным состояниям по несущей способности и пригодности к эксплуатации и на огнестойкость в соответствии с различными нормативами.
Дополнение
Аддон Нелинейная работа материала позволяет учитывать в программе RFEM нелинейности материала, например, изотропную пластичность, ортотропную пластичность или изотропное разрушение.
Дополнение
Аддон Устойчивость конструкции выполняет расчёт конструкций на устойчивость.
Дополнение
Кроме того, этот аддон оценивает стоимость модели или выбросы CO2, указывая затраты на единицу продукции или выбросы по каждому заданию материала для конструктивной модели.
Основная программа
Современная 3D программа для расчёта и проектирования конструкций подходит для статического и динамического расчёта балочных конструкций, а также для расчётов из железобетона, стали, древесины и других материалов.
Дополнение
Используя аддон Диаграммный метод расчёта, вы можете проанализировать сейсмические воздействия на конкретное здание и оценить, выдержит ли здание землетрясение.
Дополнение
Аддон включает в себя обширную базу данных акселерограмм из зон землетрясений, которые можно использовать для создания спектров реакций.
Дополнение
Аддон Модальный анализ позволяет рассчитывать собственные числа, собственные частоты и собственные периоды для моделей стержней, поверхностей и тел.
Дополнение
Аддон Расчёт железобетонных конструкций позволяет выполнять различные расчётные проверки стержней и колонн по нормативам различных стран.
Дополнение
Аддон Расчёт стальных конструкций выполняет расчёт стальных стержней по предельным состояниям по несущей способности и пригодности к эксплуатации в соответствии с различными нормативами.
Дополнение
Аддон Расчёт деревянных конструкций выполняет расчёт деревянных стержней по предельным состояниям по несущей способности и пригодности к эксплуатации и на огнестойкость в соответствии с различными нормативами.
Дополнение
Аддон Расчёт алюминиевых конструкций выполняет расчёт алюминиевых стержней по предельным состояниям по несущей способности и пригодности к эксплуатации в соответствии с различными нормативами.
Дополнение
Кроме того, этот аддон оценивает стоимость модели или выбросы CO2, указывая удельные затраты или удельные выбросы по каждому заданию материала конструктивной модели.
Дополнение
Аддон Расчёт напряжений-деформаций позволяет выполнять общий анализ напряжений, рассчитывая существующие напряжения и сравнивая их с предельными напряжениями.
Дополнение
Аддон Кручение с депланацией (7 степеней свободы) позволяет учитывать депланацию сечения как дополнительную степень свободы при расчёте стержней.
Дополнение
Аддон Многослойные поверхности позволяет моделировать конструкции многослойных поверхностей. Расчёт может выполняться как с соединением, работающим на сдвиг, так и без него.
Дополнение
Аддон Расчёт напряжений-деформаций выполняет общий расчёт напряжений, вычисляя расчётные напряжения и сравнивая их с предельными напряжениями.
Дополнение
Аддон Расчёт алюминиевых конструкций выполняет расчётные проверки алюминиевых стержней по предельным состояниям по несущей способности и пригодности к эксплуатации в соответствии с различными нормативами.
.png?mw=600&hash=49b6a289915d28aa461360f7308b092631b1446e)
Дополнение
Аддон Стальные соединения для RFEM позволяет рассчитывать стальные соединения с помощью модели КЭ. Моделирование выполняется автоматически в фоновом режиме, и им можно управлять с помощью простого и привычного ввода компонентов.
Дополнение
Аддон Устойчивость конструкции выполняет расчёт конструкций на устойчивость.
Дополнение
Аддон Кручение с депланацией (7 степеней свободы) позволяет учитывать депланацию сечения как дополнительную степень свободы при расчёте стержней.
Дополнение
Аддон Расчёт с учётом зависимости от времени (TDA) позволяет учитывать работу материала стержней в зависимости от времени. Долгосрочные эффекты, такие как ползучесть, усадка и старение, могут влиять на распределение внутренних сил в зависимости от конструкции.
Дополнение
Аддон Поиск формы находит оптимальную форму стержней, на которые действуют нормальные силы, и моделей поверхностей, подверженных растяжению. Форма определяется равновесием между нормальной силой стержня или мембранным напряжением и существующими граничными условиями.
