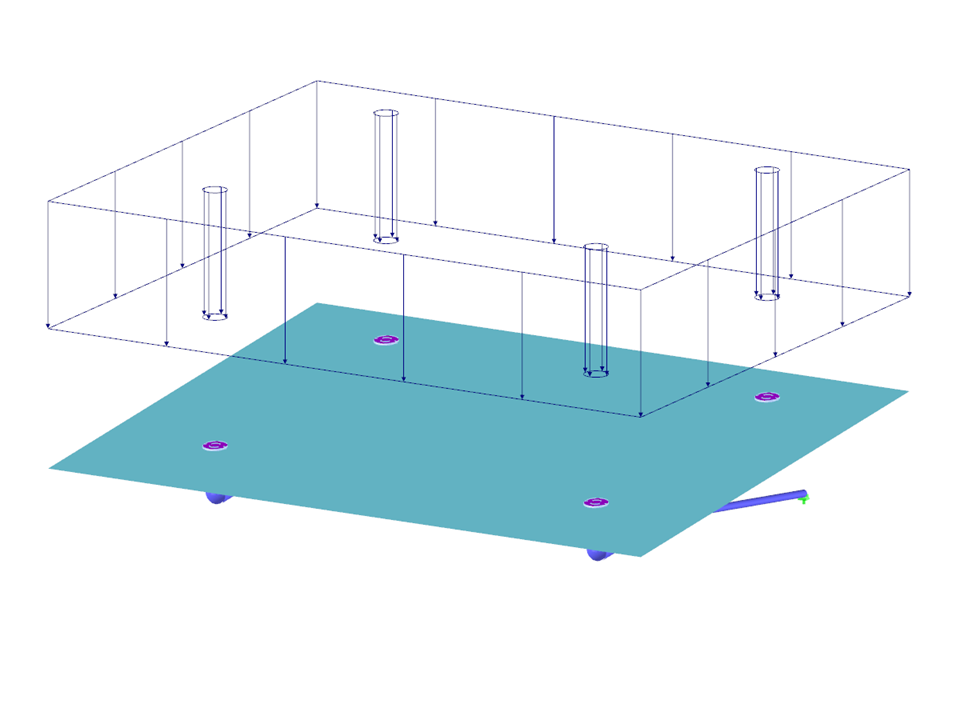

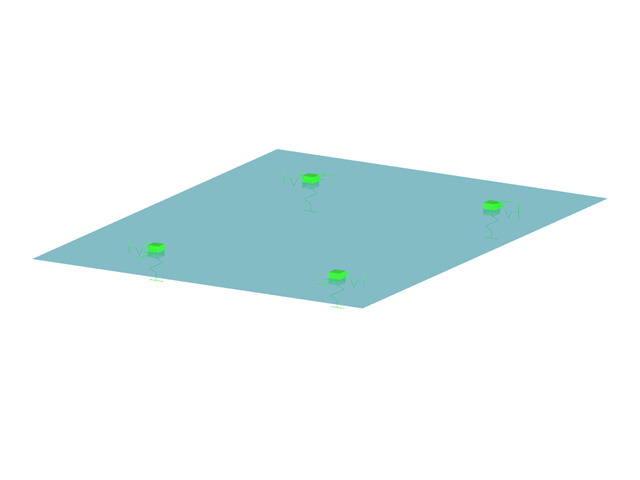

Стеклянная кровля с точечными держателями и диагоналями
| Количество узлов | 126 |
| Количество линий | 140 |
| Количество стержней | 20 |
| Количество поверхностей | 81 |
| Количество тел | 16 |
| Количество загружений | 2 |
| Количество сочетаний нагрузок | 7 |
| Количество расчетных сочетаний | 4 |
| Общий вес | 0,071 t |
| Размеры | 1,400 x 1,130 x 0,283 m |
| Версия программы | 5.15.01 |
